Кабина группа (2) — HITACHI EX8000

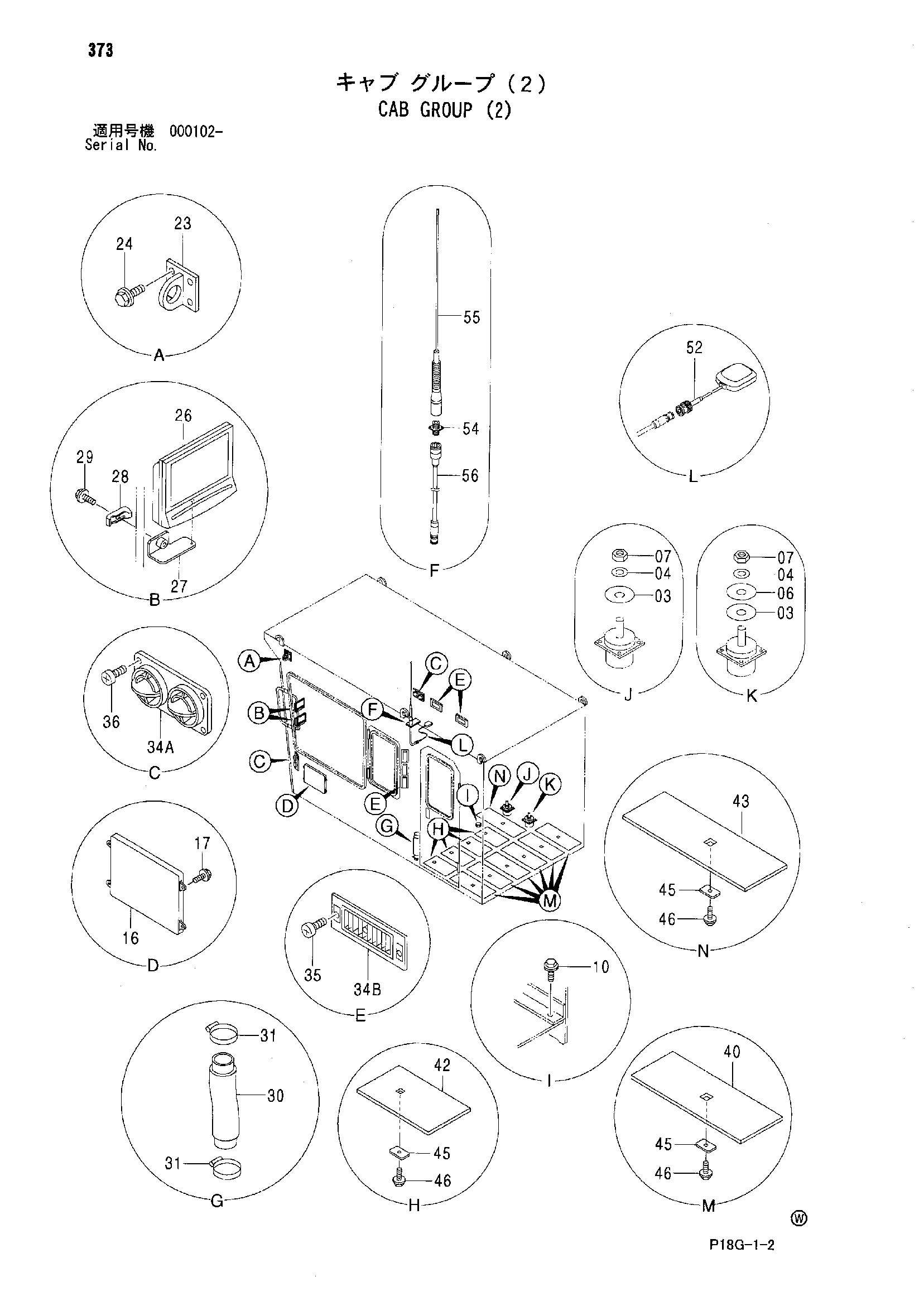

Заводская схема «Кабина группа (2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4433121 | Пластина | 17 |
| 04 | A590118 | Плоская шайба | 17 |
| 06 | 4621405 | Пластина | 6 |
| 07 | 4600034 | Гайка | 17 |
| 10 | J271240 | Болт с шайбой | 18 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 16 | 9252603 | Контроллер | 1 |
| 17 | J260625 | Болт с шайбой | 4 |
| 17A | J900625 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 23 | 9751610 | Кронштейн | 1 |
| 24 | J271035 | Болт с шайбой | 4 |
| 24A | J901035 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4622389 | Монитор | 2 |
| 27 | 8096958 | Кронштейн | 2 |
| 28 | 4138227 | Хомут трубки | 2 |
| 29 | J271045 | Болт с шайбой | 2 |
| 29A | J901045 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4642820 | Воздушный шланг | 1 |
| 31 | 4245194 | Хомут шланга | 4 |
| 34A | 4372342 | Решётка | 2 |
| 34B | 4359980 | Решётка | 5 |
| 35 | J660516 | Винт | 10 |
| 36 | J660414 | Винт | 4 |
| 40 | 4621609 | Стекловата | 6 |
| 42 | 4621611 | Стекловата | 4 |
| 43 | 4621613 | Стекловата | 1 |
| 45 | 4342861 | Пластина | 11 |
| 46 | J271025 | Болт с шайбой | 11 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 52 | 4640535 | Антенна | 1 |
| 54 | 4441572 | Разъём | 1 |
| 55 | 4441588 | Антенна | 1 |
| 56 | 4467252 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
