Хйдраулик-оил всасывание устройство — HITACHI EX8000

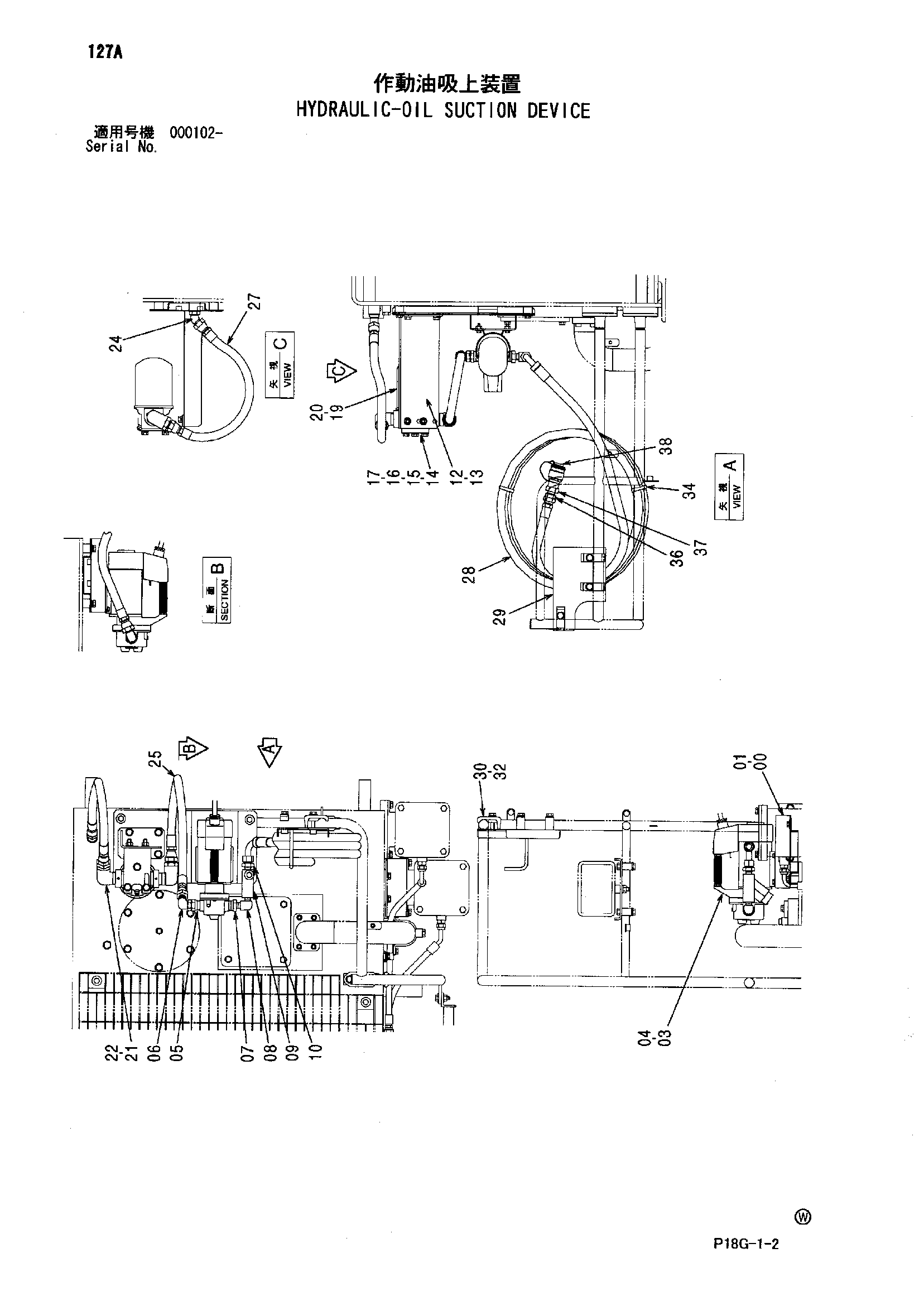

Заводская схема «Хйдраулик-оил всасывание устройство» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8095704 | Крышка | 1 |
| 01 | J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 4187849 | Насос | 1 |
| 04 | J260825 | Болт с шайбой | 4 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4087834 | Переходник | 1 |
| 06 | A852366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-1910 | Адаптер | 1 |
| 08 | 94-0632 | Угловой штуцер | 1 |
| 09 | 4329725 | Сетчатый фильтр | 1 |
| 10 | 4435345 | Адаптер | 1 |
| 12 | 8073866 | Кронштейн | 1 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4408393 | Кронштейн | 1 |
| 15 | J271240 | Болт с шайбой | 2 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A590112 | Плоская шайба | 2 |
| 17 | J950012 | Гайка | 2 |
| 19 | 4408213 | Масляный фильтр | 1 |
| 20 | J271230 | Болт с шайбой | 3 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4281413 | Угловой штуцер | 2 |
| 22 | 4456399 | Адаптер | 2 |
| 24 | A852266 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4344603 | Шланг | 1 |
| 27 | 4373683 | Шланг | 1 |
| 28 | 4634469 | Шланг | 1 |
| 29 | 8094661 | Кронштейн | 1 |
| 30 | 4053598 | Хомут трубки | 3 |
| 32 | J271265 | Болт с шайбой | 3 |
| 32A | J901265 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 4121859 | Ленточный зажим | 3 |
| 36 | 94-1304 | Адаптер | 1 |
| 37 | 4408513 | Быстросъёмное устройство быстрый | 1 |
| 38 | 4408515 | Пылезащитный колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
