Пумп-миссион (правый) — HITACHI EX8000

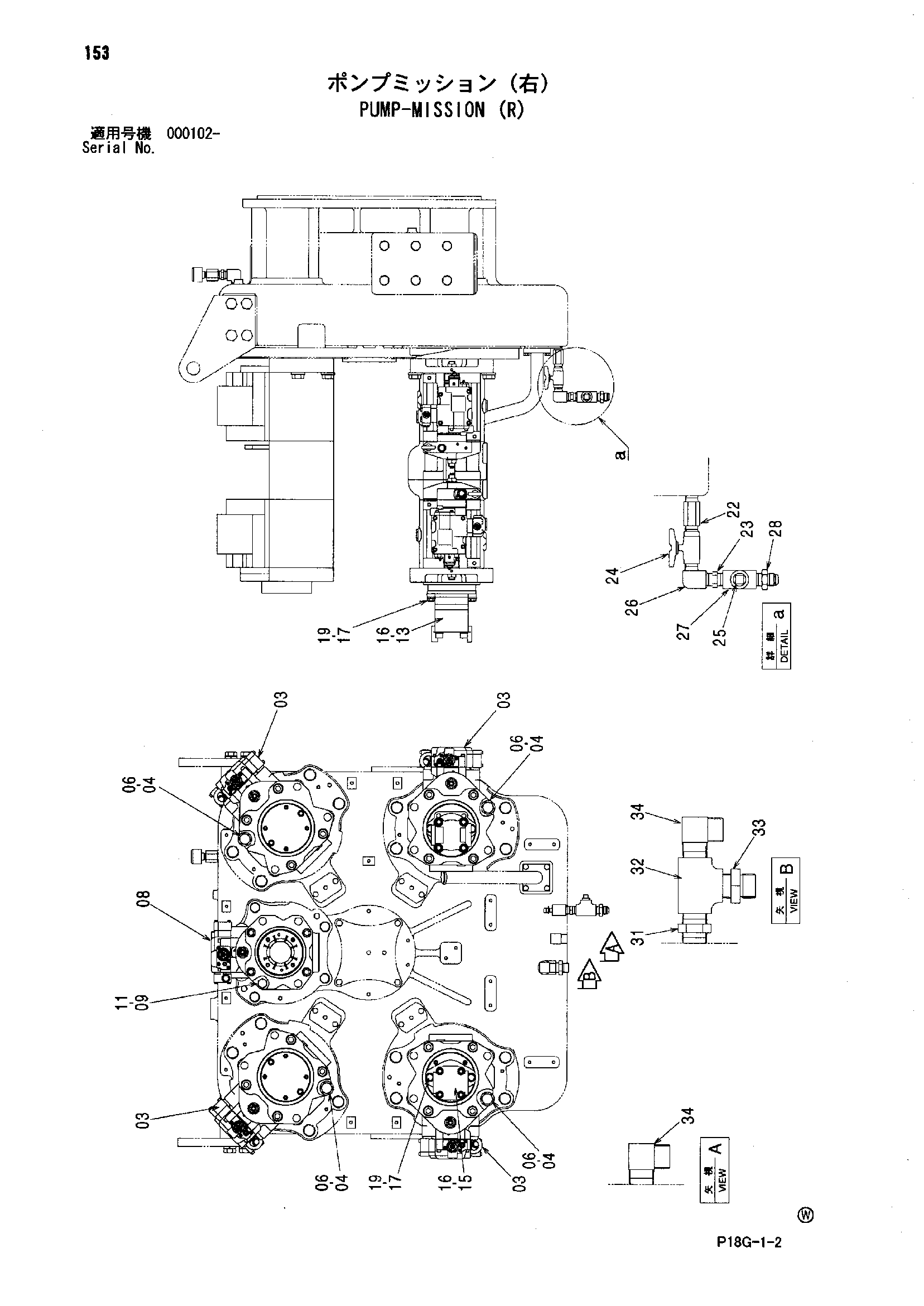

Заводская схема «Пумп-миссион (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4615592 | Поршневой насос | 4 |
| 04 | J932400 | Болт | 16 |
| 06 | J222024 | Шайба | 16 |
| 08 | 4427272 | Поршневой насос | 1 |
| 09 | J932080 | Болт | 4 |
| 11 | J222020 | Шайба | 4 |
| 13 | 4422386 | Шестерённый насос | 1 |
| 15 | 4428614 | Шестерённый насос | 1 |
| 16 | A810105 | Уплотнительное кольцо | 2 |
| 17 | J901445 | Болт | 4 |
| 19 | J222014 | Шайба | 4 |
| 22 | 4174718 | Адаптер | 1 |
| 23 | 94-1704 | Адаптер | 1 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 94-2025 | Пробка | 1 |
| 26 | 94-0633 | Угловой штуцер | 1 |
| 27 | 94-0663 | Тройник | 1 |
| 28 | 4221278 | Адаптер | 1 |
| 31 | 94-1705 | Адаптер | 1 |
| 32 | 94-0664 | Тройник | 1 |
| 33 | 94-1305 | Адаптер | 1 |
| 34 | 94-1405 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
