Двигатель кабина вентилятор трубопроводы (левый) — HITACHI EX8000

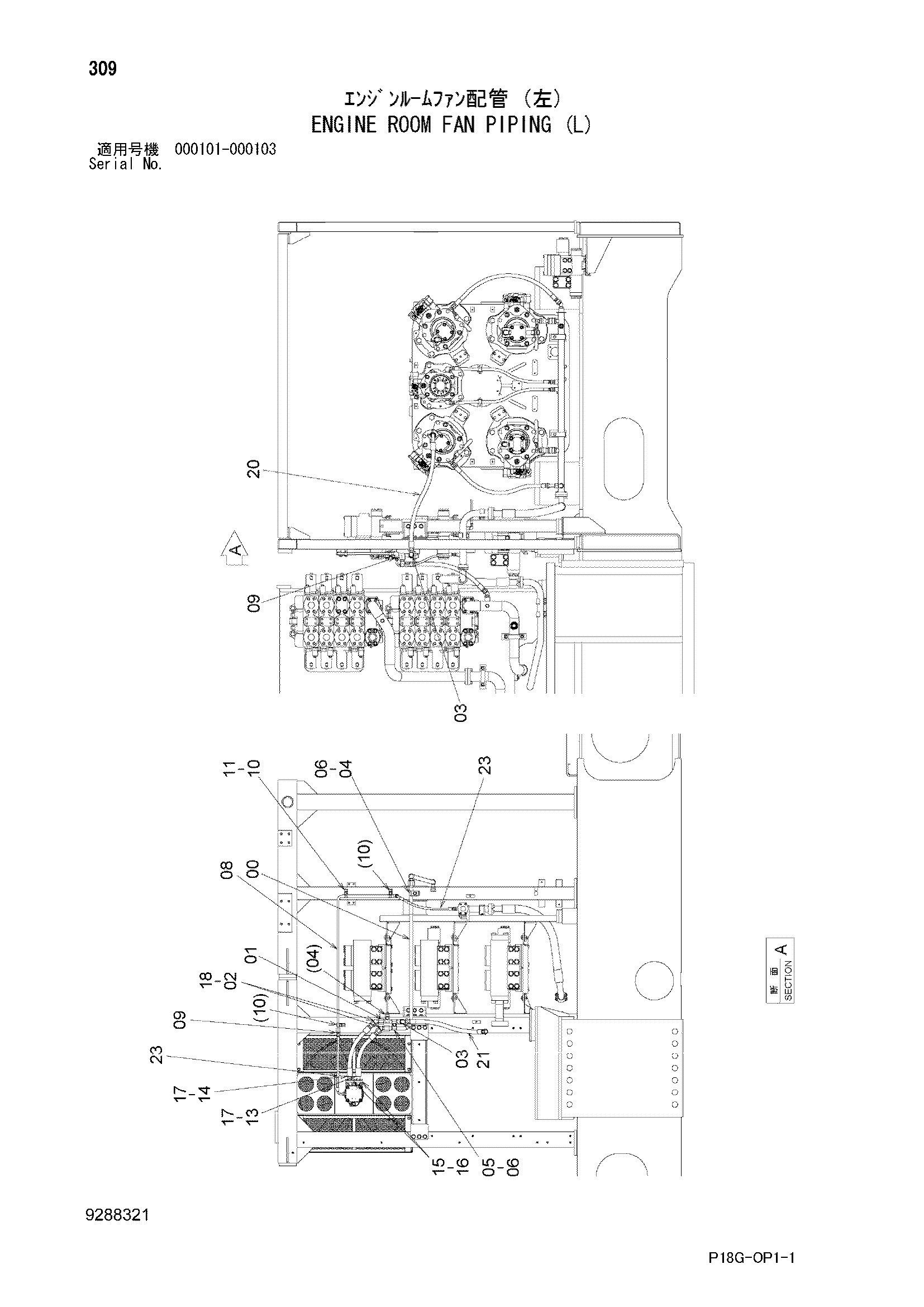

Заводская схема «Двигатель кабина вентилятор трубопроводы (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113937 | Трубка | 1 |
| 01 | 9769689 | Трубка | 1 |
| 02 | A853266 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | 4189859 | Хомут трубки | 1 |
| 06 | J271255 | Болт с шайбой | 3 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 8113965 | Трубка | 1 |
| 09 | A852133 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4138227 | Хомут трубки | 3 |
| 11 | J271040 | Болт с шайбой | 3 |
| 11A | J901040 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4685692 | Шланг | 1 |
| 14 | 4673496 | Шланг | 1 |
| 15 | 986910 | Разъёмный фланец | 4 |
| 16 | M341030 | Болт с внутренним шестигранником | 8 |
| 17 | 971489 | Уплотнительное кольцо | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4685688 | Шланг | 1 |
| 21 | 4685690 | Шланг | 1 |
| 23 | 4213401 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
