Обратные трубопроводы (3)(правый) — HITACHI EX8000

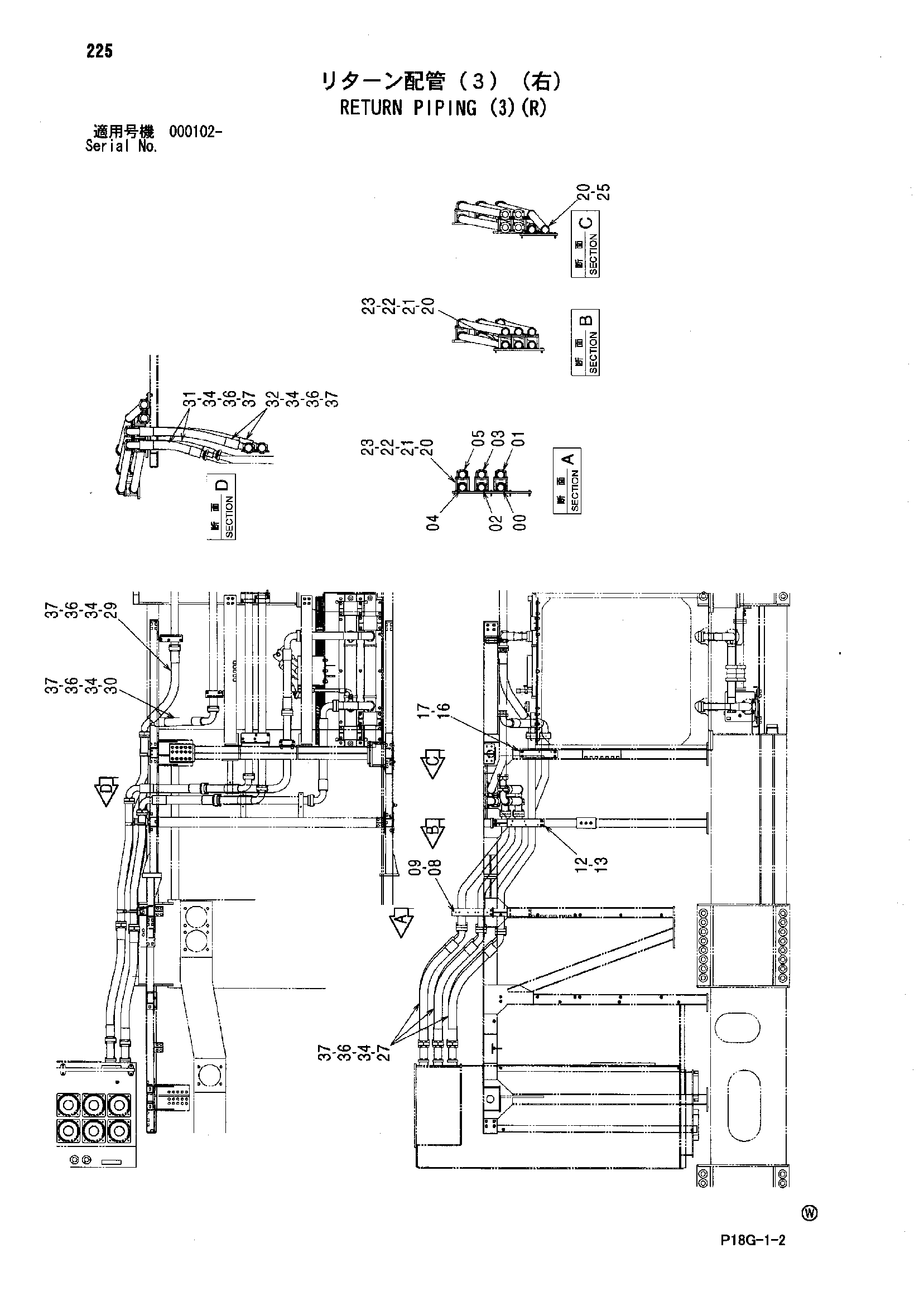

Заводская схема «Обратные трубопроводы (3)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046219 | Трубка | 1 |
| 01 | 7046221 | Трубка | 1 |
| 02 | 8096183 | Трубка | 1 |
| 03 | 8096128 | Трубка | 1 |
| 04 | 8096182 | Трубка | 1 |
| 05 | 8096177 | Трубка | 1 |
| 08 | 4619988 | Кронштейн | 1 |
| 09 | J271250 | Болт с шайбой | 6 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4620444 | Кронштейн | 1 |
| 13 | J281240 | Болт с шайбой | 4 |
| 13A | J901240 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 16 | 4620417 | Кронштейн | 1 |
| 17 | J281250 | Болт с шайбой | 4 |
| 17A | J901250 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 20 | 4000909 | Хомут трубки | 14 |
| 21 | 9762513 | Хомут | 6 |
| 22 | J921011 | Болт | 12 |
| 23 | J222010 | Шайба | 12 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4620313 | Шланг | 6 |
| 29 | 4620311 | Шланг | 1 |
| 30 | 4620457 | Шланг | 1 |
| 31 | 4614756 | Шланг | 2 |
| 32 | 4620456 | Шланг | 2 |
| 34 | 4293250 | Уплотнительное кольцо | 24 |
| 36 | M341256 | Болт с внутренним шестигранником | 96 |
| 37 | 4103398 | Разъёмный фланец | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
