Двигатель, насос группа (правый) — HITACHI EX8000

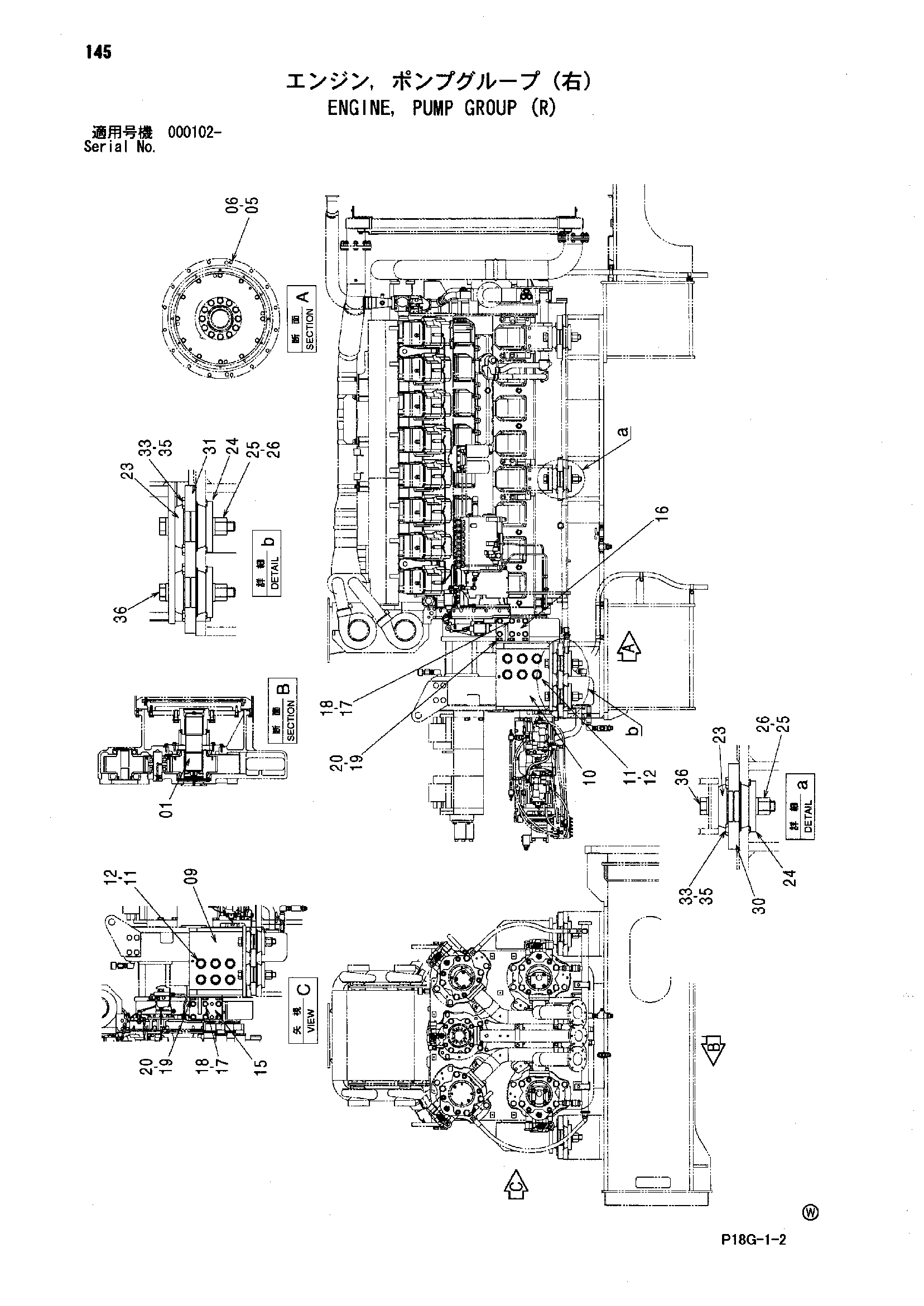

Заводская схема «Двигатель, насос группа (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3087334 | Вал | 1 |
| 05 | J241450 | Болт | 16 |
| 06 | J222014 | Шайба | 16 |
| 09 | 7037676 | Кронштейн | 1 |
| 10 | 7037677 | Кронштейн | 1 |
| 11 | J833390 | Болт | 12 |
| 12 | 4083438 | Шайба | 12 |
| 15 | 8079092 | Кронштейн | 1 |
| 16 | 8079093 | Кронштейн | 1 |
| 17 | J832055 | Болт | 12 |
| 18 | J222020 | Шайба | 12 |
| 19 | J932465 | Болт | 6 |
| 20 | J222024 | Шайба | 6 |
| 23 | 4405300 | Амортизатор | 8 |
| 24 | 4349813 | Пластина | 8 |
| 25 | 4114410 | Шайба | 16 |
| 26 | M663036 | U-образная гайка | 8 |
| 30 | 4434601 | Пластина | 4 |
| 31 | 4434602 | Пластина | 2 |
| 33 | J222024 | Шайба | 32 |
| 35 | J932480 | Болт | 32 |
| 36 | J833621 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
