Основные гидролинии (1-2) — HITACHI EX8000

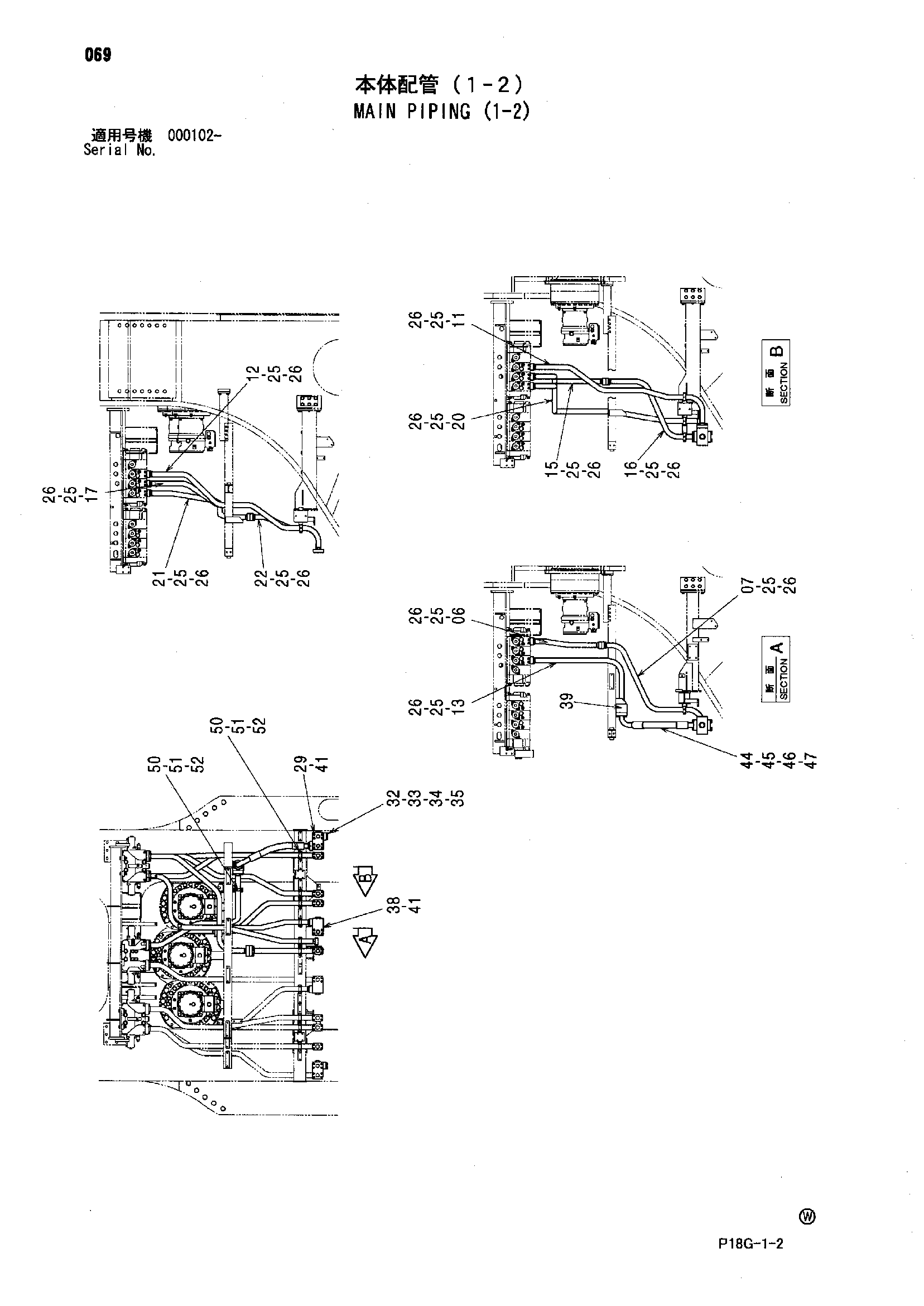

Заводская схема «Основные гидролинии (1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8093992 | Трубка | 1 |
| 07 | 8094305 | Трубка | 1 |
| 11 | 8094176 | Трубка | 1 |
| 12 | 7045259 | Трубка | 1 |
| 13 | 8093981 | Трубка | 1 |
| 15 | 8094323 | Трубка | 1 |
| 16 | 8094324 | Трубка | 1 |
| 17 | 7045267 | Трубка | 1 |
| 20 | 7045179 | Трубка | 1 |
| 21 | 8094326 | Трубка | 1 |
| 22 | 8094327 | Трубка | 1 |
| 25 | M342065 | Болт с внутренним шестигранником | 56 |
| 26 | 4292385 | Уплотнительное кольцо | 14 |
| 29 | 3082619 | Блок | 1 |
| 32 | 3031029 | Крышка | 1 |
| 33 | 4292385 | Уплотнительное кольцо | 1 |
| 34 | J932065 | Болт | 4 |
| 35 | J222020 | Шайба | 4 |
| 38 | 3087934 | Блок | 1 |
| 39 | 3081190 | Блок | 1 |
| 41 | 4154694 | Пробка | 2 |
| 41A | 4037888 | Уплотнительное кольцо | 1 |
| 44 | 4395601 | Шланг | 1 |
| 45 | 4292385 | Уплотнительное кольцо | 2 |
| 46 | 4169565 | Разъёмный фланец | 4 |
| 47 | M342065 | Болт с внутренним шестигранником | 8 |
| 50 | 4357265 | Хомут трубки | 14 |
| 51 | J921402 | Болт | 14 |
| 52 | J222014 | Шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
