Вентилятор гидромотор пипниг (масляный радиатор)(левый) — HITACHI EX8000

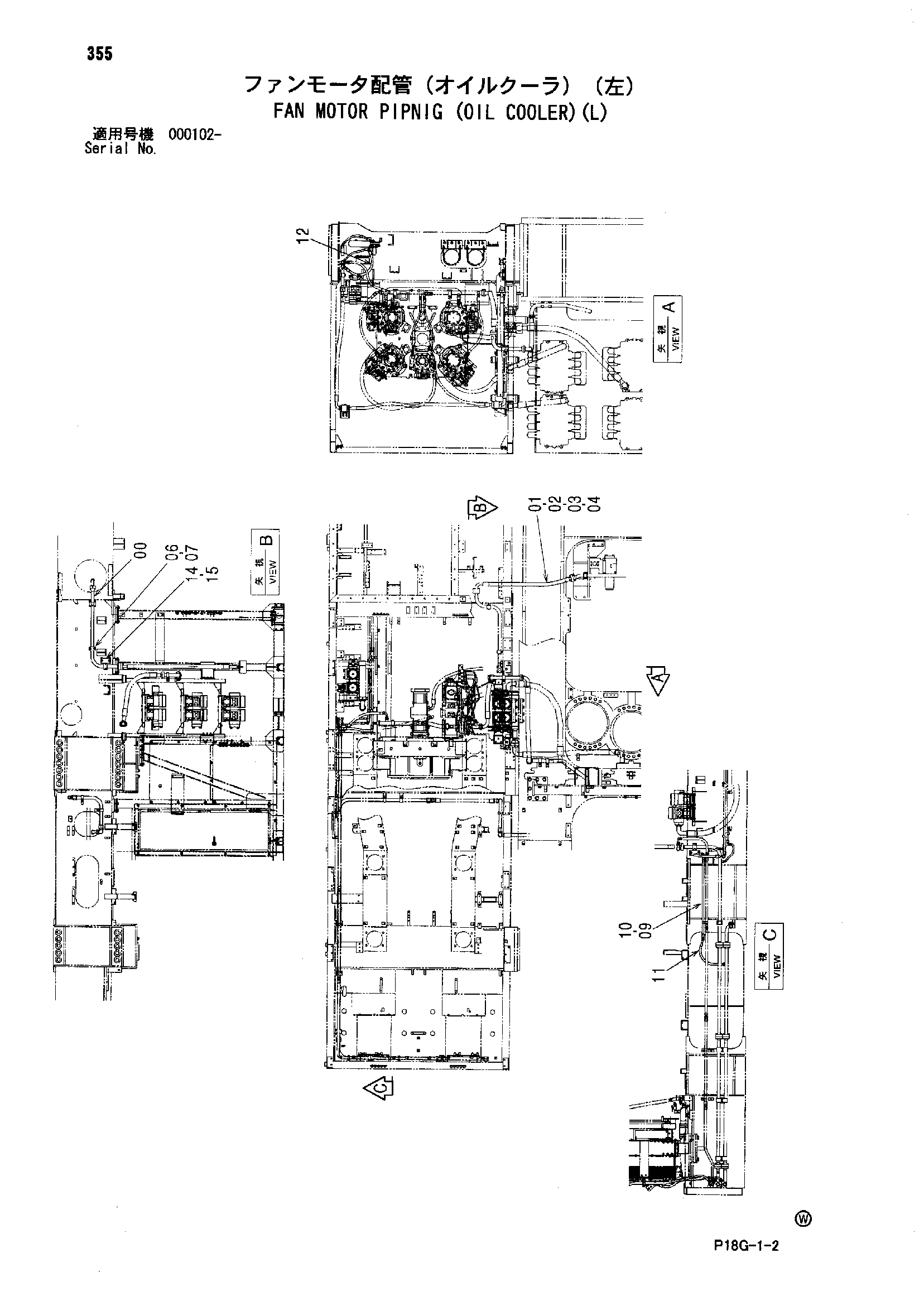

Заводская схема «Вентилятор гидромотор пипниг (масляный радиатор)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762342 | Трубка | 1 |
| 01 | 4621372 | Шланг | 1 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341450 | Болт с внутренним шестигранником | 8 |
| 04 | 4292383 | Уплотнительное кольцо | 2 |
| 06 | 4268428 | Хомут трубки | 3 |
| 07 | J271275 | Болт с шайбой | 6 |
| 07A | J901275 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 9763244 | Трубка | 1 |
| 10 | A852366 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4349501 | Шланг | 1 |
| 12 | 4309456 | Шланг | 1 |
| 14 | 9764747 | Кронштейн | 1 |
| 15 | J281235 | Болт с шайбой | 2 |
| 15A | J901235 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
