Принадлежности привод(передний) — HITACHI EX8000

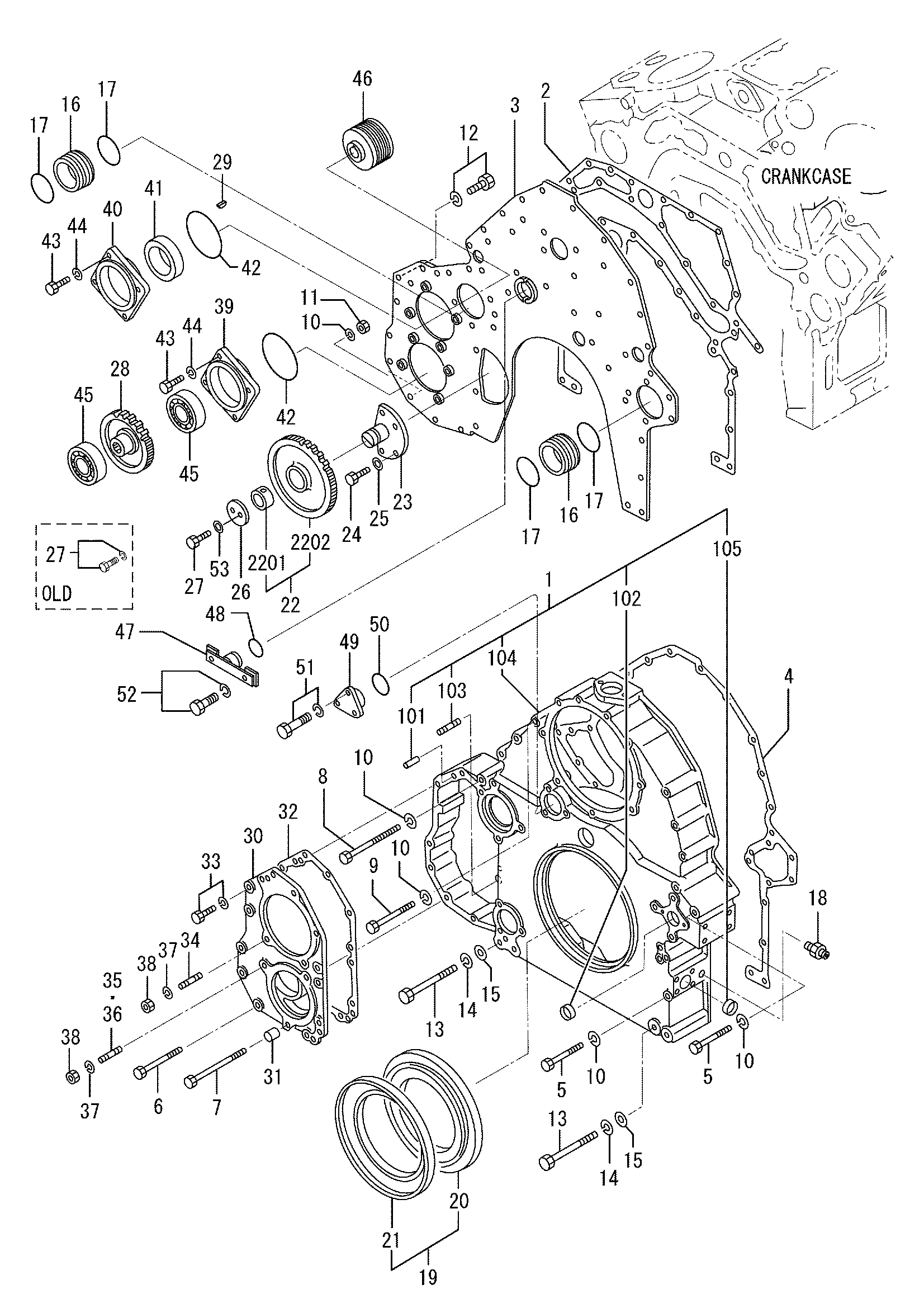

Заводская схема «Принадлежности привод(передний)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3772531011 | Корпус в сборе, шестерня FR | 1 |
| 1-01 | HF284612000 | Палец, довел | 2 |
| 1-02 | H0482625000 | Колпачок, сеалинг | 2 |
| 1-03 | H0597712030 | Шпилька | 2 |
| 1-05 | H0482621400 | Колпачок, сеалинг | 1 |
| 2 | H3772530200 | Манжета, передний | 1 |
| 3 | H3772590300 | Пластина, передний | 1 |
| 4 | H3772540400 | Манжета, передний | 1 |
| 5 | H0597812155 | Болт | 10 |
| 6 | HF103512130 | Болт | 6 |
| 7 | H0597812160 | Болт | 1 |
| 8 | HF103512110 | Болт | 3 |
| 9 | HF103512100 | Болт | 1 |
| 10 | HF251512000 | Пружинная шайба | 21 |
| 11 | HF230512000 | Гайка | 4 |
| 12 | HF180512025 | Болт, W/шайба | 27 |
| 13 | H0597816160 | Болт | 4 |
| 14 | HF251516000 | Пружинная шайба | 4 |
| 15 | HF250016000 | Шайба, плаин | 4 |
| 16 | H3774600501 | Соединение | 2 |
| 17 | HF315307500 | Уплотнительное кольцо | 4 |
| 18 | HF454006300 | Разъём | 1 |
| 19 | H3752504001 | Уплотнение в сборе, масляный FR | 1 |
| 20 | H3742508201 | Слингер | 1 |
| 21 | H3751104300 | Уплотнение, масляный | 1 |
| 22 | H3772503010 | Шестерня в сборе, направляющее колесо | 1 |
| 22-01 | H3712303400 | Втулка | 1 |
| 23 | H3772503502 | Вал, направляющее колесо FR | 1 |
| 24 | HF103512035 | Болт | 4 |
| 25 | HF251512000 | Пружинная шайба | 4 |
| 25 | H3752507901 | Шайба | 4 |
| 26 | H3242303800 | Пластина | 1 |
| 27 | HF180510020 | Болт, W/шайба | 2 |
| 27 | HF103510025 | Болт | 2 |
| 28 | H3772522302 | Шестерня, масляный насос | 1 |
| 29 | HF287010032 | Шпонка, воодруфф | 1 |
| 30 | H3772540500 | Пластина | 1 |
| 31 | H3756101800 | Палец, довел | 1 |
| 32 | H3772520600 | Манжета | 1 |
| 33 | HF180512035 | Болт, W/шайба | 4 |
| 34 | H0597712030 | Шпилька | 2 |
| 35 | H0597712065 | Шпилька | 2 |
| 36 | H0597712050 | Шпилька | 2 |
| 37 | HF251512000 | Пружинная шайба | 6 |
| 38 | HF230012000 | Гайка | 6 |
| 39 | H3772500801 | Крышка, подшипник | 1 |
| 40 | H3772510900 | Крышка, подшипник | 1 |
| 41 | HF301506523 | Уплотнение, масляный | 1 |
| 42 | H0550721250 | Уплотнительное кольцо | 2 |
| 43 | HF103512025 | Болт | 8 |
| 44 | HF251512000 | Пружинная шайба | 8 |
| 45 | HF801006310 | Подшипник, шарик | 2 |
| 46 | H3772504200 | Шкив, генератор | 1 |
| 47 | H3774811600 | Пробка, корпус | 1 |
| 48 | H0550720450 | Уплотнительное кольцо | 1 |
| 49 | H34A2504400 | Фланец | 1 |
| 50 | H0550720600 | Уплотнительное кольцо | 1 |
| 51 | HF180512030 | Болт, W/шайба | 3 |
| 52 | HF180512040 | Болт, W/шайба | 2 |
| 53 | H34A4802100 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
