Пилотные гидролинии (2-1) — HITACHI EX8000

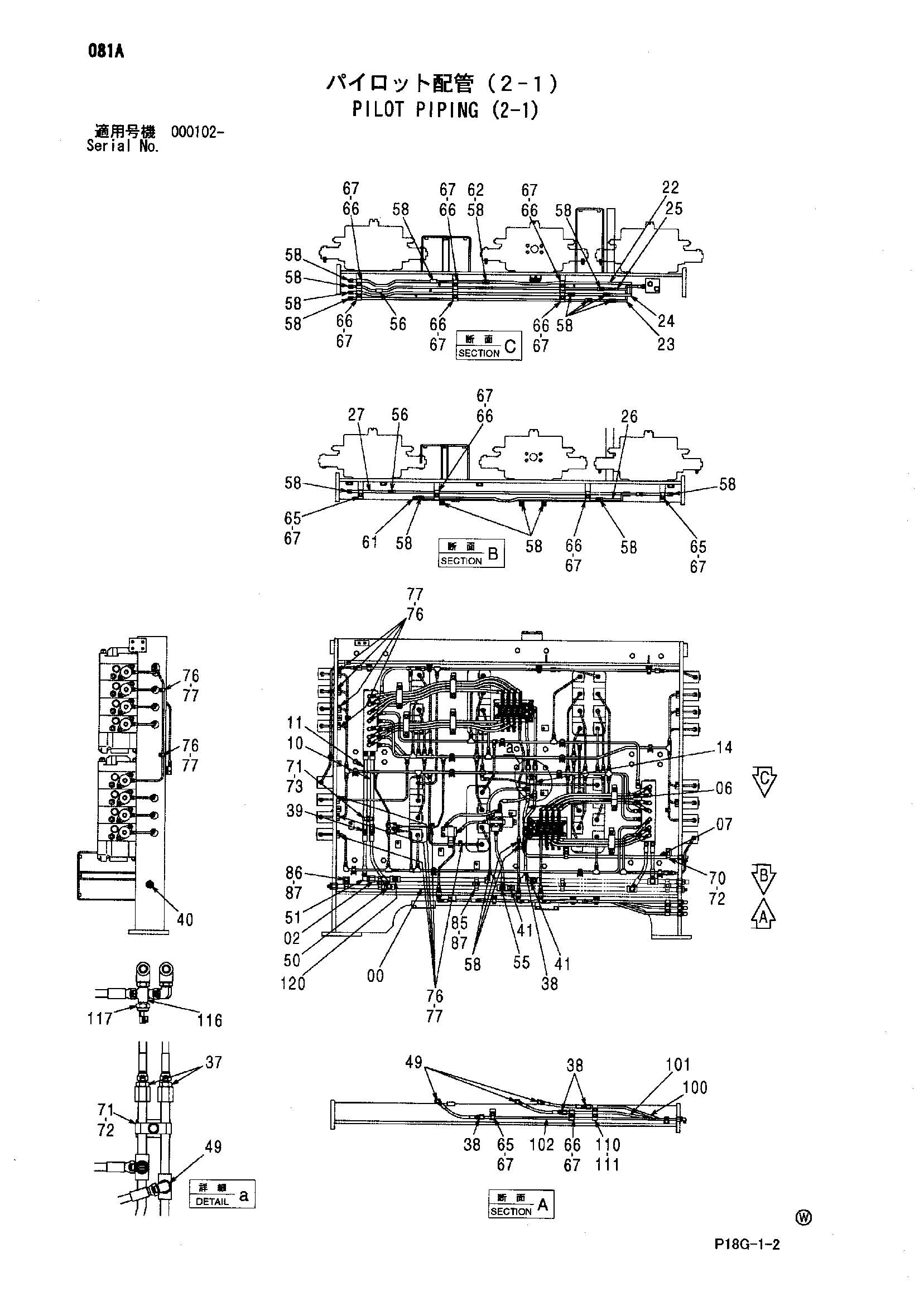

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763048 | Трубка | 1 |
| 02 | 8097626 | Трубка | 1 |
| 06 | 9763059 | Трубка | 1 |
| 07 | 8097635 | Трубка | 1 |
| 10 | 9763068 | Трубка | 1 |
| 11 | 9763067 | Трубка | 1 |
| 14 | 9763060 | Трубка | 1 |
| 22 | 8097577 | Трубка | 1 |
| 23 | 8097578 | Трубка | 1 |
| 24 | 8097579 | Трубка | 1 |
| 25 | 8097580 | Трубка | 1 |
| 26 | 8097581 | Трубка | 1 |
| 27 | 8097582 | Трубка | 1 |
| 37 | A852132 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852133 | Адаптер | 4 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852144 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4317612 | Адаптер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A852166 | Адаптер | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | A852333 | Угловой штуцер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852344 | Угловой штуцер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4353073 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | A852433 | Тройник | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4255304 | Штуцер трубки | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4200813 | Адаптер | 30 |
| 61 | 4349712 | Угловой штуцер | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4344046 | Угловой штуцер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4401675 | Хомут | 3 |
| 66 | 4001156 | Хомут трубки | 9 |
| 67 | J271040 | Болт с шайбой | 12 |
| 67A | J901040 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 70 | 4138227 | Хомут трубки | 2 |
| 71 | 4053593 | Хомут трубки | 2 |
| 72 | J271045 | Болт с шайбой | 3 |
| 72A | J901045 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | J271050 | Болт с шайбой | 1 |
| 73A | J901050 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 76 | 4367706 | Хомут | 24 |
| 77 | J260630 | Болт с шайбой | 12 |
| 77A | J900630 | Болт | 1 |
| 77B | A590106 | Плоская шайба | 1 |
| 85 | 4053596 | Хомут трубки | 2 |
| 86 | 4053595 | Хомут трубки | 1 |
| 87 | J271260 | Болт с шайбой | 3 |
| 87A | J901260 | Болт | 1 |
| 87B | J222012 | Шайба | 1 |
| 100 | 9763120 | Трубка | 1 |
| 101 | 9763121 | Трубка | 1 |
| 102 | 9763122 | Трубка | 1 |
| 110 | 4001164 | Хомут трубки | 2 |
| 111 | J271040 | Болт с шайбой | 4 |
| 111A | J901040 | Болт | 1 |
| 111B | J222010 | Шайба | 1 |
| 116 | 4633820 | Тройник | 1 |
| 117 | 4436535 | Датчик давления | 1 |
| 120 | A852266 | Угловой штуцер | 1 |
| 120A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
