Пилотные гидролинии (1-1)(левый) — HITACHI EX8000

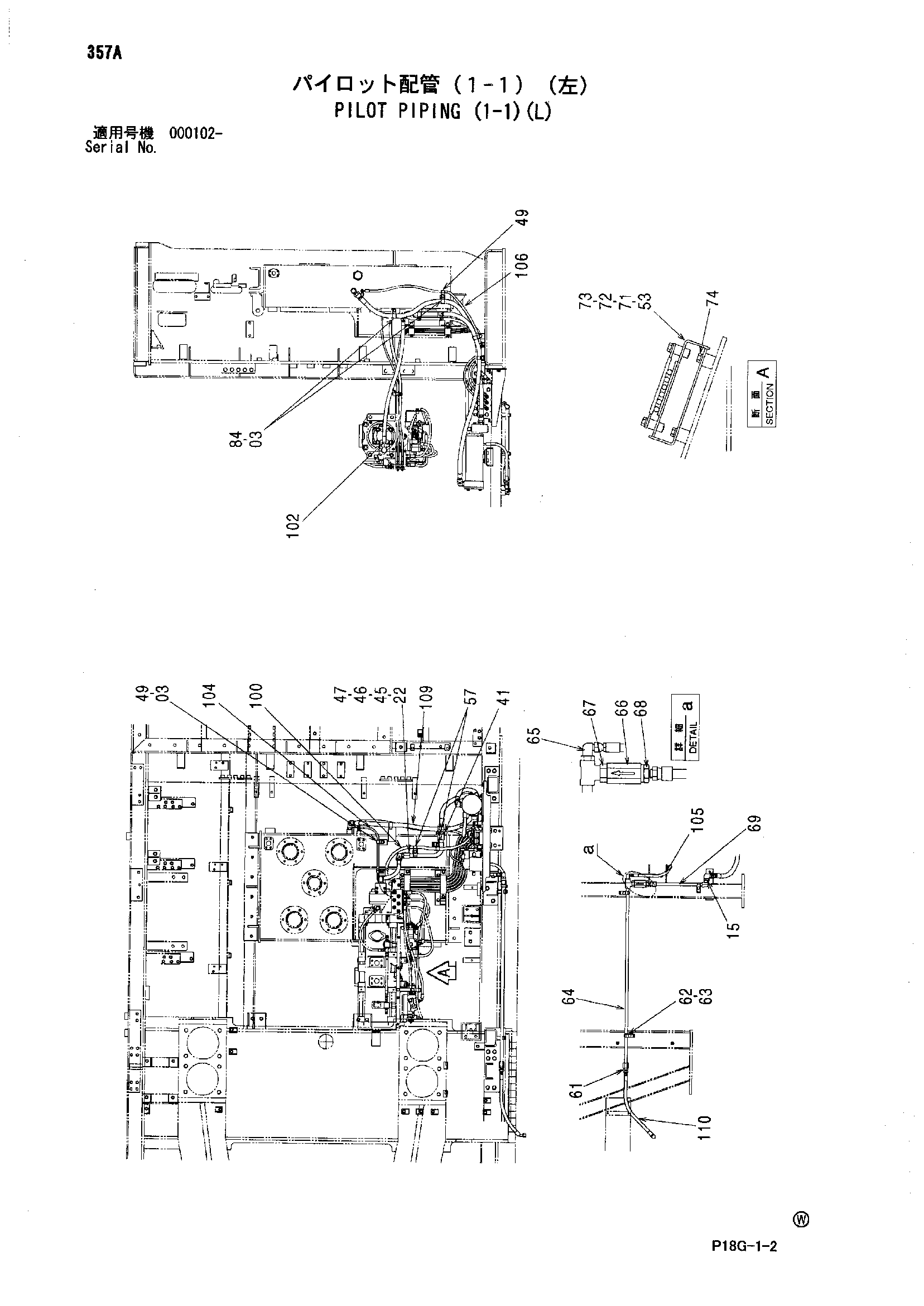

Заводская схема «Пилотные гидролинии (1-1)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J271025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852366 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A852166 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 9763096 | Трубка | 1 |
| 46 | 4053595 | Хомут трубки | 2 |
| 47 | J271060 | Болт с шайбой | 2 |
| 47A | J901060 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4190272 | Зажим | 2 |
| 53 | 9727637 | Пластина | 2 |
| 57 | 4190253 | Зажим | 2 |
| 61 | A852144 | Адаптер | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4053594 | Хомут трубки | 3 |
| 63 | J271050 | Болт с шайбой | 3 |
| 63A | J901050 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 9763483 | Трубка | 1 |
| 65 | A852343 | Угловой штуцер | 1 |
| 65A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4308741 | Обратный клапан | 1 |
| 67 | 4364343 | Адаптер | 1 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 67B | 4506418 | Уплотнительное кольцо | 1 |
| 68 | 4317612 | Адаптер | 1 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | 9763623 | Трубка | 1 |
| 71 | J271045 | Болт с шайбой | 4 |
| 71A | J901045 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | 9763666 | Кронштейн | 2 |
| 73 | 4191207 | Проставка | 4 |
| 74 | J271030 | Болт с шайбой | 4 |
| 74A | J901030 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 84 | 4192035 | Зажим | 2 |
| 100 | 4357987 | Шланг | 1 |
| 102 | 4632733 | Шланг | 1 |
| 104 | 4611680 | Шланг | 1 |
| 105 | 4448016 | Шланг | 1 |
| 106 | 4632734 | Шланг | 1 |
| 109 | 4631701 | Шланг | 1 |
| 110 | 4312100 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
