Электрооборудование (левый)(1-1) — HITACHI EX8000

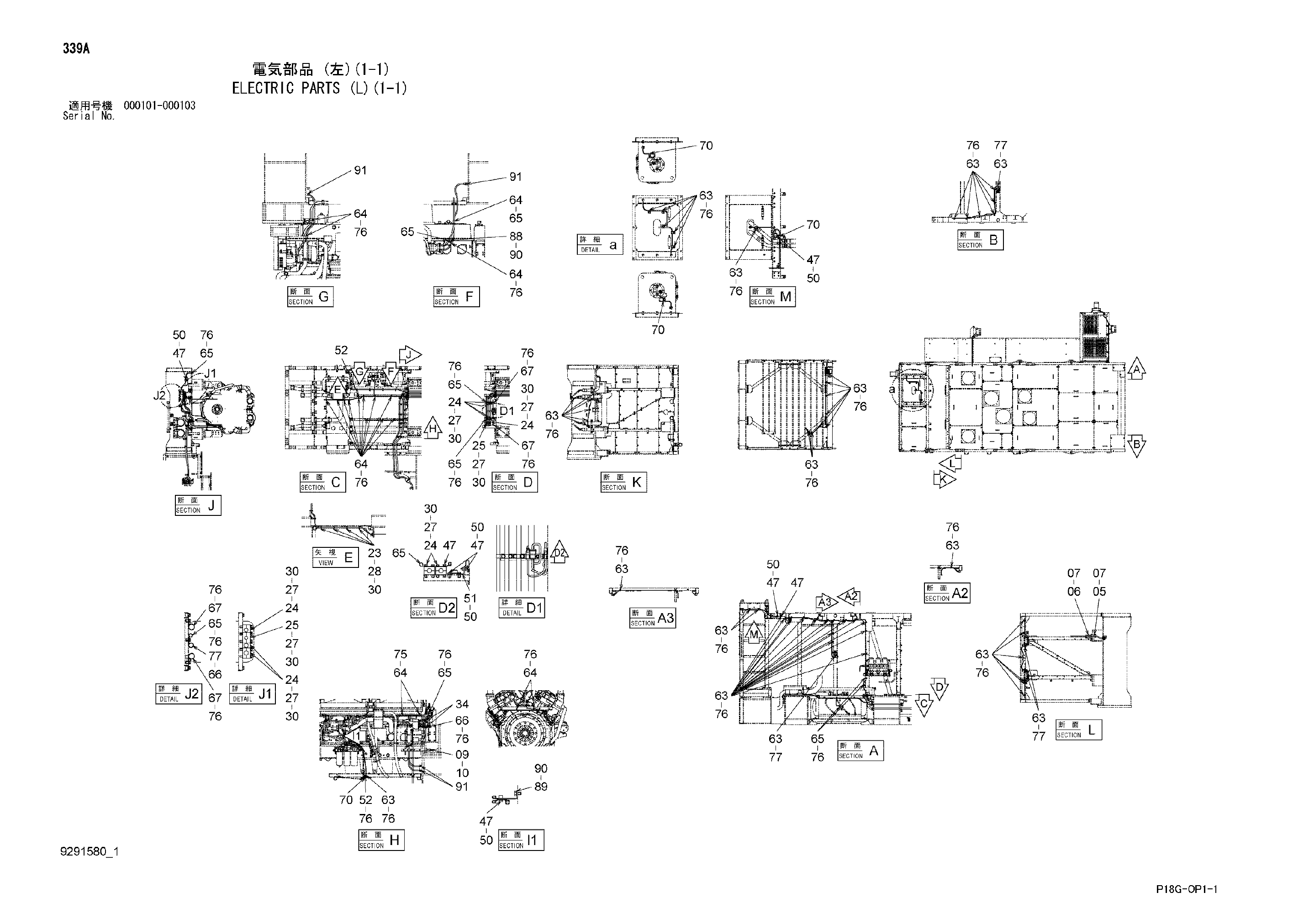

Заводская схема «Электрооборудование (левый)(1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8113090 | Кронштейн | 1 |
| 06 | 8113091 | Кронштейн | 1 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 8102614 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 23 | 4454818 | Хомут | 10 |
| 24 | 4454814 | Хомут | 32 |
| 25 | 4454817 | Хомут | 10 |
| 27 | 4454820 | Кронштейн | 50 |
| 28 | 9763899 | Кронштейн | 10 |
| 30 | J271075 | Болт с шайбой | 40 |
| 30A | J901075 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 34 | J950010 | Гайка | 2 |
| 47 | 4448037 | Кронштейн | 10 |
| 50 | J271025 | Болт с шайбой | 5 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 9749843 | Кронштейн | 1 |
| 52 | 9764345 | Кронштейн | 2 |
| 63 | 4190261 | Зажим | 87 |
| 64 | 4190253 | Зажим | 20 |
| 65 | 4190274 | Зажим | 20 |
| 66 | 4192035 | Зажим | 10 |
| 67 | 4190264 | Зажим | 10 |
| 70 | 4193816 | Зажим | 10 |
| 75 | J260825 | Болт с шайбой | 2 |
| 75A | J900825 | Болт | 1 |
| 75B | A590108 | Плоская шайба | 1 |
| 76 | J271025 | Болт с шайбой | 100 |
| 76A | J901025 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | J271030 | Болт с шайбой | 5 |
| 77A | J901030 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 80 | 4055312 | Ленточный зажим | 50 |
| 88 | 9763374 | Кронштейн | 1 |
| 89 | 9768598 | Кронштейн | 1 |
| 90 | J271225 | Болт с шайбой | 2 |
| 90A | J901225 | Болт | 1 |
| 90B | J222012 | Шайба | 1 |
| 91 | J271225 | Болт с шайбой | 4 |
| 91A | J901225 | Болт | 1 |
| 91B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
