Крышка двигателя (1-3)(левый) — HITACHI EX8000

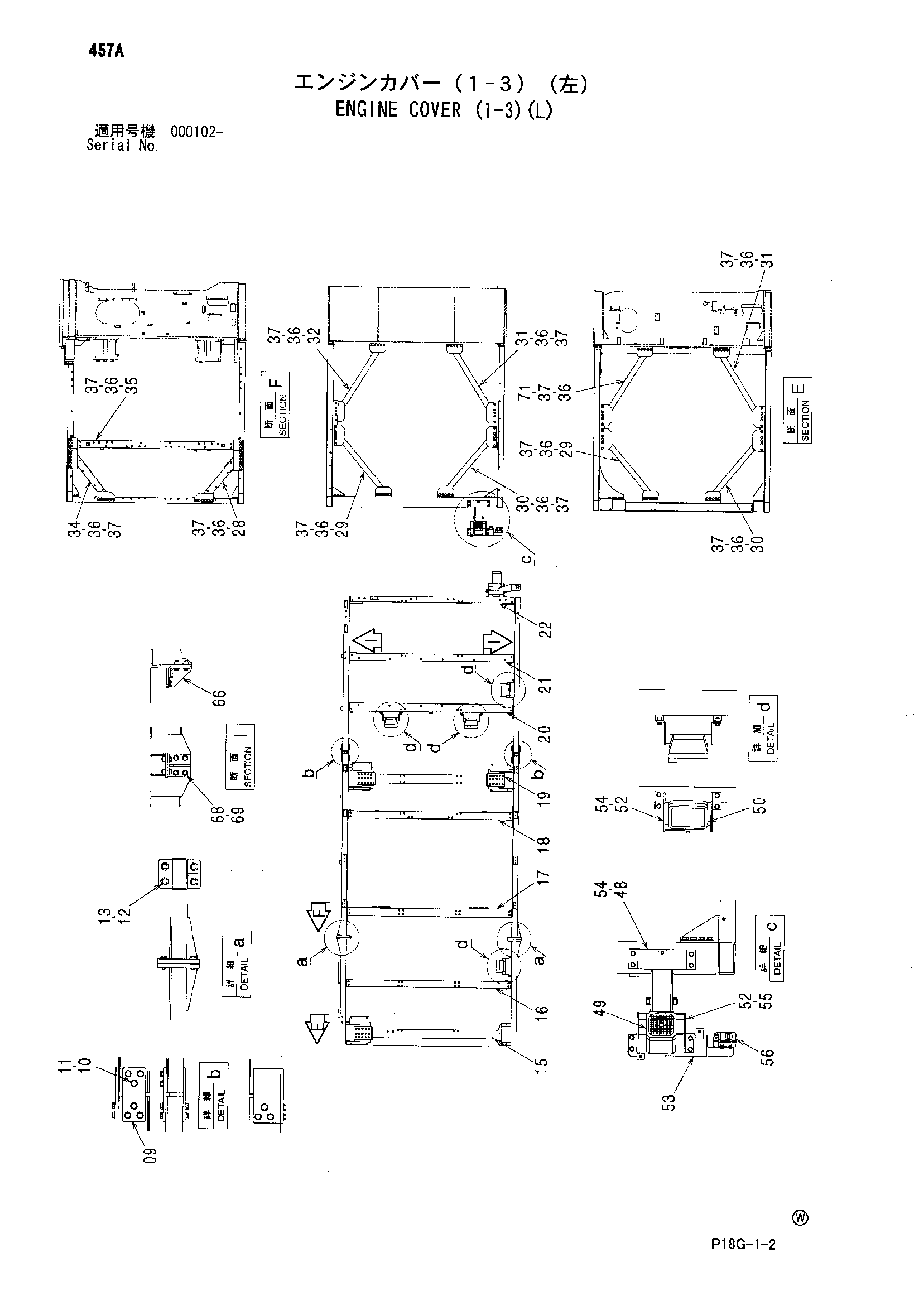

Заводская схема «Крышка двигателя (1-3)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4621206 | Пластина | 2 |
| 10 | J931645 | Болт | 22 |
| 11 | J222016 | Шайба | 22 |
| 12 | J931655 | Болт | 8 |
| 13 | 4087197 | Шайба | 8 |
| 15 | 7046371 | Балка | 1 |
| 16 | 8096446 | Балка | 1 |
| 17 | 8096443 | Балка | 1 |
| 18 | 8096444 | Балка | 1 |
| 19 | 8096445 | Балка | 1 |
| 20 | 7046372 | Балка | 1 |
| 21 | 7046373 | Балка | 1 |
| 22 | 7046374 | Балка | 1 |
| 28 | 7046923 | Стойка | 1 |
| 29 | 8096464 | Стойка | 2 |
| 30 | 8096465 | Стойка | 2 |
| 31 | 8096466 | Стойка | 2 |
| 32 | 8096467 | Стойка | 1 |
| 34 | 8096470 | Стойка | 1 |
| 35 | 7046387 | Балка | 1 |
| 36 | J931645 | Болт | 110 |
| 37 | 4087197 | Шайба | 110 |
| 48 | 8100542 | Кронштейн | 1 |
| 49 | 4615482 | Фонарь воркинг | 1 |
| 50 | 4336570 | Фара | 4 |
| 50A | 4326801 | Ленс блок | 1 |
| 50B | 4326802 | Рама | 1 |
| 50C | 4285648 | Лампа | 1 |
| 50D | 4326803 | Прокладка | 1 |
| 50E | 4307026 | Шайба | 1 |
| 50F | 4307027 | Винт | 4 |
| 50G | A590114 | Плоская шайба | 1 |
| 50H | A590914 | Пружинная шайба | 1 |
| 50I | J952014 | Гайка | 1 |
| 52 | 8059828 | Кронштейн | 5 |
| 53 | 8077959 | Кронштейн | 1 |
| 54 | J271025 | Болт с шайбой | 20 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J271030 | Болт с шайбой | 4 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 4624809 | Камера | 1 |
| 66 | 9762904 | Кронштейн | 2 |
| 68 | J222012 | Шайба | 8 |
| 69 | J921240 | Болт | 8 |
| 71 | 8099532 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
