Топливные трубопроводы (левый) — HITACHI EX8000

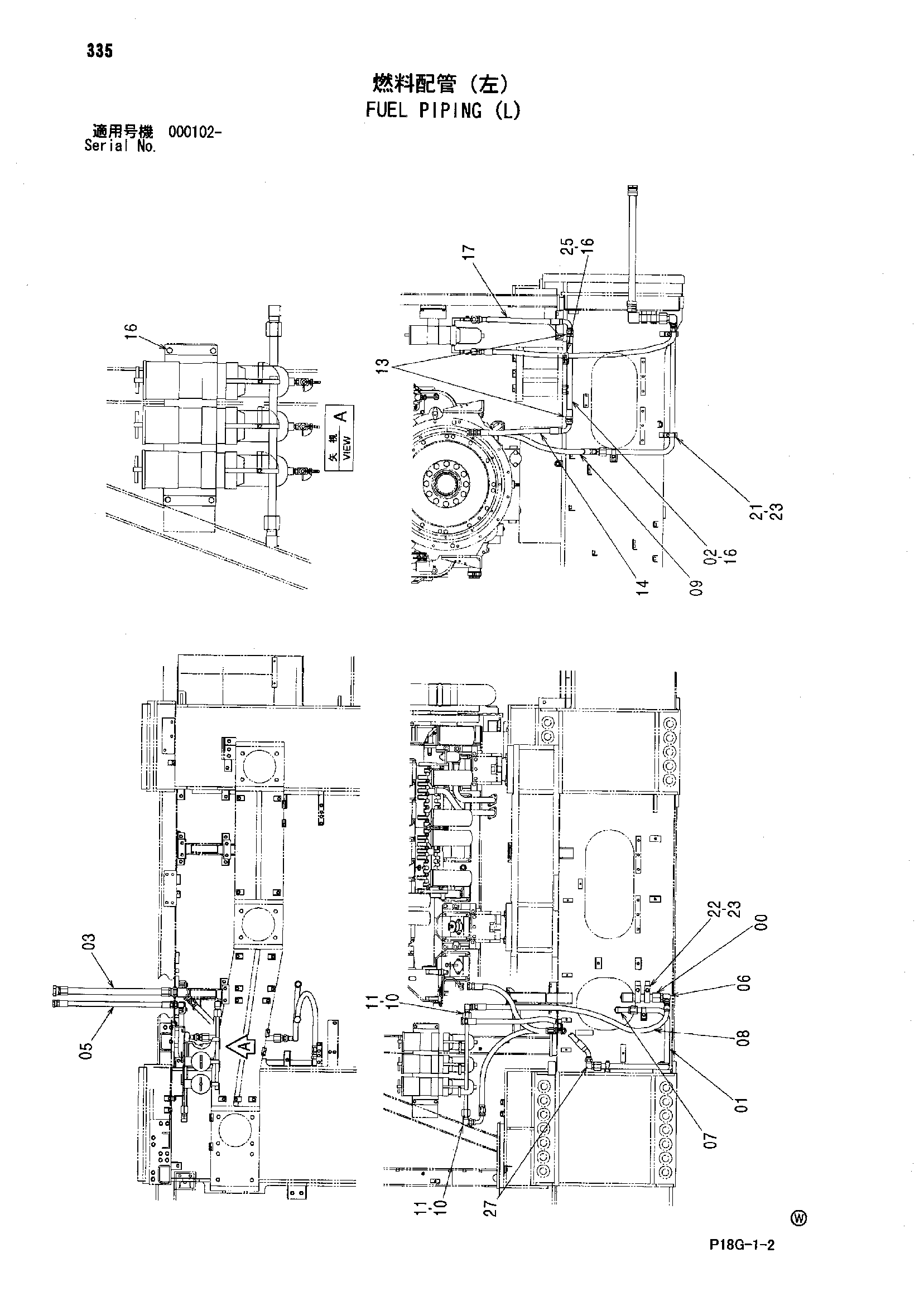

Заводская схема «Топливные трубопроводы (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763366 | Трубка | 1 |
| 01 | 9762497 | Трубка | 1 |
| 02 | 9762528 | Трубка | 1 |
| 03 | 4620377 | Шланг | 1 |
| 05 | 4629845 | Шланг | 1 |
| 06 | 4250039 | Угловой штуцер | 1 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4173024 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4620375 | Шланг | 1 |
| 09 | 4627786 | Шланг | 1 |
| 10 | 94-1405 | Угловой штуцер | 2 |
| 11 | 4433929 | Разъём S | 2 |
| 13 | 4042034 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4620550 | Шланг | 1 |
| 16 | J271025 | Болт с шайбой | 9 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4620551 | Шланг | 1 |
| 21 | 4053598 | Хомут трубки | 4 |
| 22 | 4053697 | Хомут трубки | 2 |
| 23 | J271275 | Болт с шайбой | 6 |
| 23A | J901275 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4190264 | Зажим | 1 |
| 27 | 4102104 | Угловой штуцер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
