Турбокомпрессор общий — HITACHI EX8000

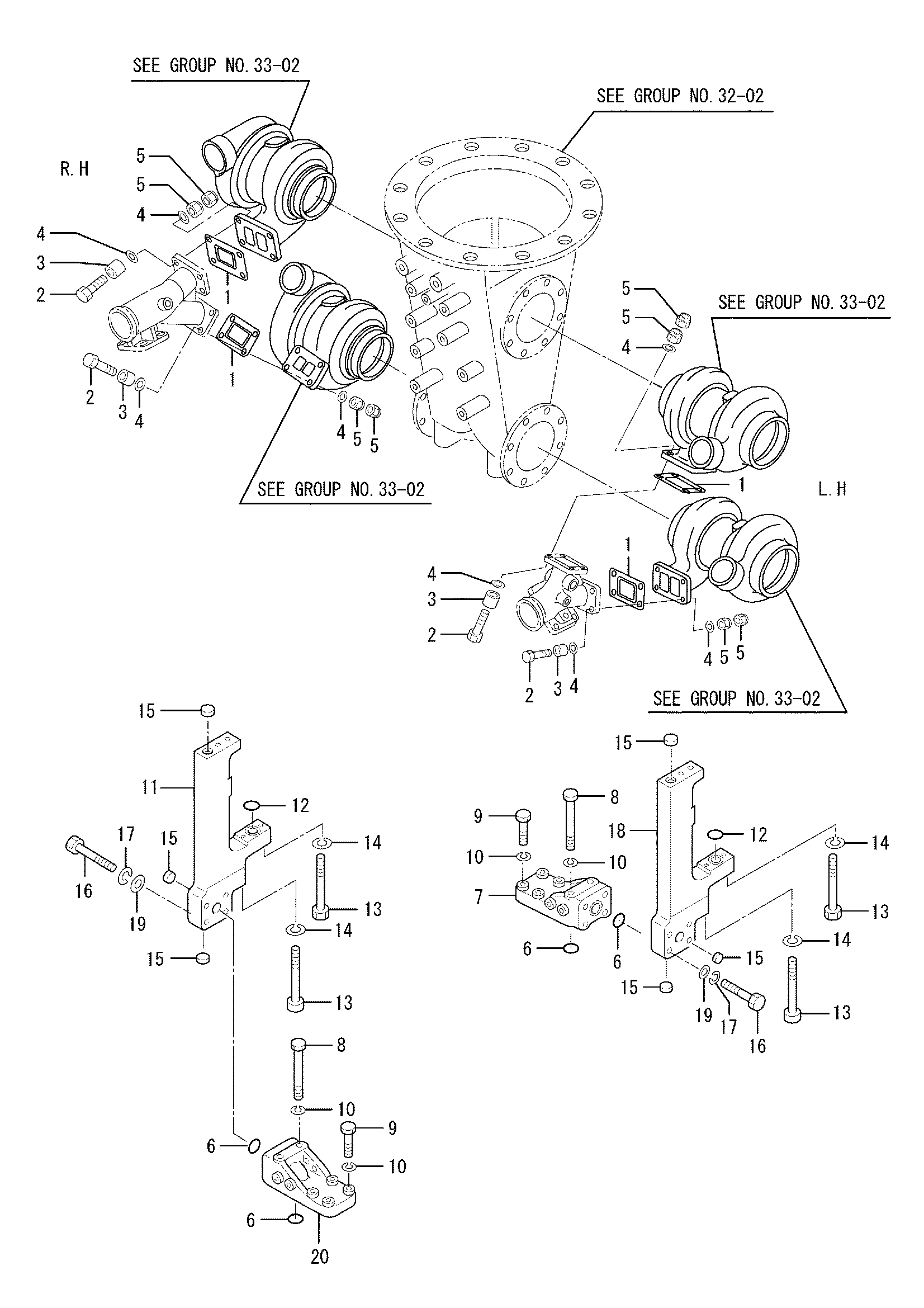

Заводская схема «Турбокомпрессор общий» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3253209100 | Прокладка, турбокомпрессор | 4 |
| 2 | H3253206485 | Болт | 16 |
| 3 | H3773303800 | Проставка | 16 |
| 4 | H3773313900 | Шайба | 32 |
| 5 | H8703342700 | Гайка | 32 |
| 6 | H0550720300 | Уплотнительное кольцо | 4 |
| 7 | H3783304700 | Кронштейн, турбо левый | 1 |
| 8 | HF103512090 | Болт | 4 |
| 9 | HF103512050 | Болт | 8 |
| 10 | HF251512000 | Пружинная шайба | 12 |
| 11 | H3783312600 | Кронштейн, турбо правый | 1 |
| 12 | H0550710300 | Уплотнительное кольцо | 2 |
| 13 | HF115510055 | Болт | 4 |
| 14 | HF251510000 | Пружинная шайба | 8 |
| 15 | H0482622500 | Колпачок, сеалинг | 6 |
| 16 | HF103516065 | Болт | 8 |
| 17 | HF251516000 | Пружинная шайба | 8 |
| 18 | H3783312700 | Кронштейн, турбо левый | 1 |
| 19 | HF250016000 | Шайба, плаин | 8 |
| 20 | H3783304800 | Кронштейн, турбо правый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
