Гидробак группа — HITACHI EX8000

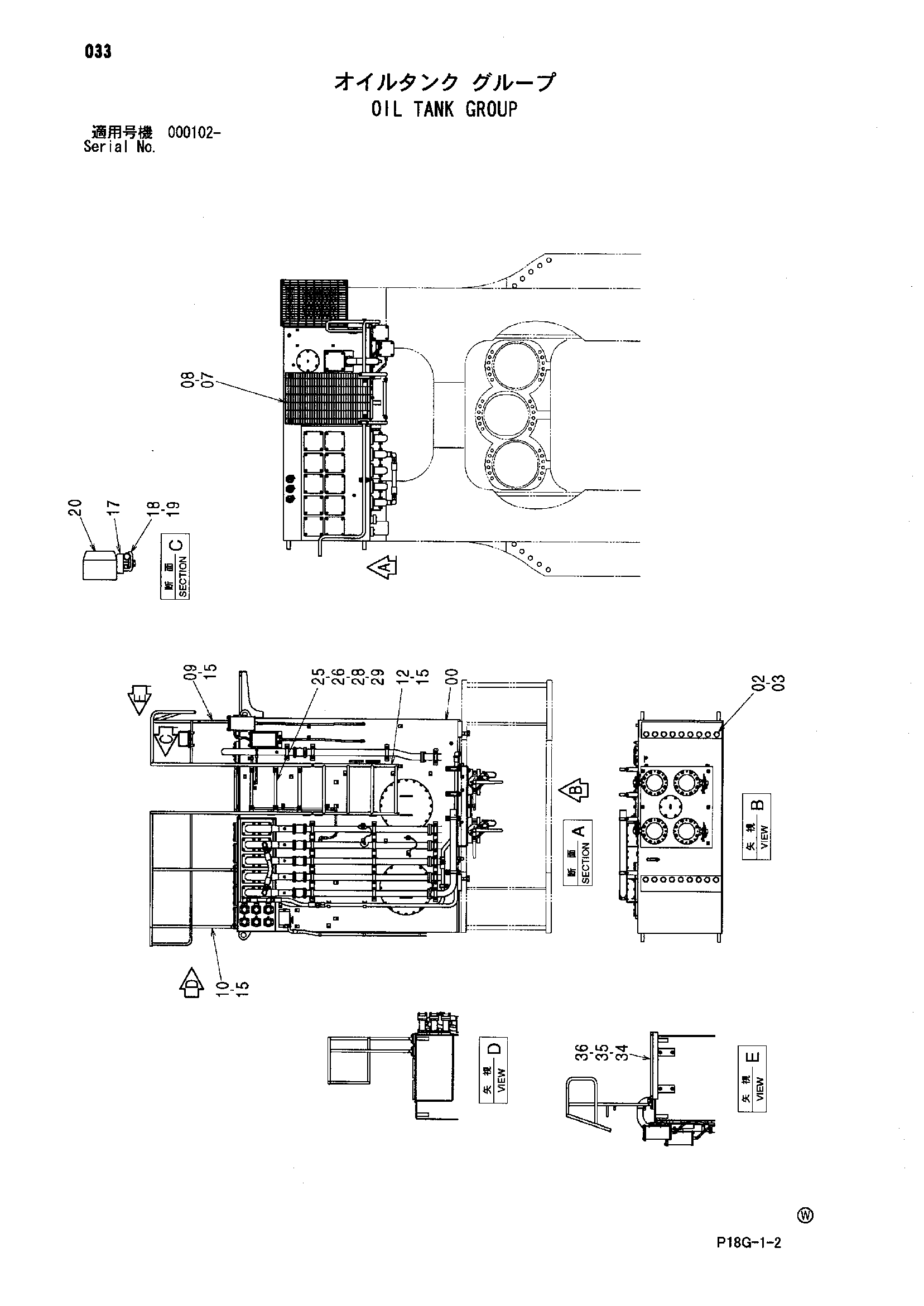

Заводская схема «Гидробак группа» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J833604 | Болт | 18 |
| 03 | 4114410 | Шайба | 18 |
| 07 | J281025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 7045420 | Ступень | 1 |
| 09 | 7050049 | Поручень | 1 |
| 10 | 7050050 | Поручень | 1 |
| 12 | 8084429 | Лестница | 1 |
| 15 | J271230 | Болт с шайбой | 26 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 9749858 | Кронштейн | 1 |
| 18 | 4053595 | Хомут трубки | 2 |
| 19 | J271255 | Болт с шайбой | 2 |
| 19A | J901255 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4336570 | Фара | 1 |
| 20A | 4326801 | Ленс блок | 1 |
| 20B | 4326802 | Рама | 1 |
| 20C | 4285648 | Лампа | 1 |
| 20D | 4326803 | Прокладка | 1 |
| 20E | 4307026 | Шайба | 1 |
| 20F | 4307027 | Винт | 4 |
| 20G | A590114 | Плоская шайба | 1 |
| 20H | A590914 | Пружинная шайба | 1 |
| 20I | J952014 | Гайка | 1 |
| 25 | 9744601 | Трубка | 3 |
| 26 | J901240 | Болт | 6 |
| 28 | 449490 | Плоская шайба | 12 |
| 29 | J950012 | Гайка | 6 |
| 34 | 7050051 | Ступень | 1 |
| 35 | J921635 | Болт | 4 |
| 36 | 4087197 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
