Трансмиссия радиатор трубопроводы (правый) — HITACHI EX8000

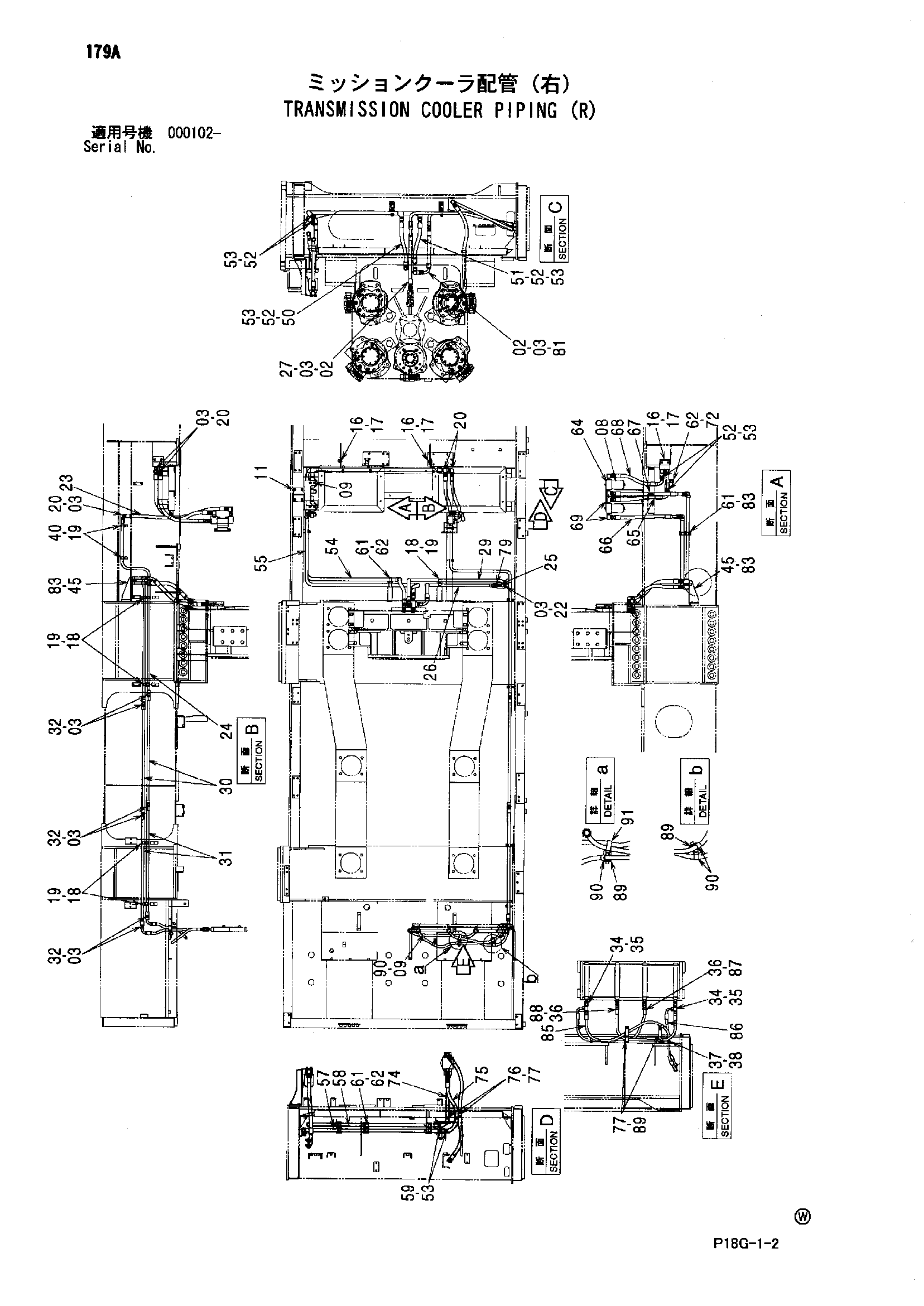

Заводская схема «Трансмиссия радиатор трубопроводы (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4139972 | Адаптер | 2 |
| 03 | 4297381 | Уплотнительное кольцо | 13 |
| 08 | 4348786 | Масляный фильтр | 2 |
| 08A | 4252563 | Фильтрующий элемент | 1 |
| 09 | J271020 | Болт с шайбой | 6 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 8 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 16 | J281230 | Болт с шайбой | 6 |
| 16A | J901230 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 9762559 | Кронштейн | 3 |
| 18 | 4053596 | Хомут трубки | 5 |
| 19 | J271260 | Болт с шайбой | 7 |
| 20 | 4037923 | Угловой штуцер | 3 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4217034 | Адаптер | 1 |
| 23 | 4486980 | Шланг | 1 |
| 24 | 8095431 | Трубка | 1 |
| 25 | 4110976 | Обратный клапан | 1 |
| 26 | 9762210 | Трубка | 1 |
| 27 | 4617649 | Шланг | 1 |
| 29 | 8095405 | Трубка | 1 |
| 30 | 9762201 | Трубка | 2 |
| 31 | 9762200 | Трубка | 2 |
| 32 | A852166 | Адаптер | 6 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4286917 | Тройник | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4641118 | Разъём | 2 |
| 36 | 4620676 | Унион S | 2 |
| 37 | 4411911 | Зажим | 1 |
| 38 | J271030 | Болт с шайбой | 1 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4053595 | Хомут трубки | 2 |
| 45 | 9762568 | Кронштейн | 2 |
| 50 | 4639215 | Шланг | 1 |
| 51 | 4639214 | Шланг | 1 |
| 52 | 4042034 | Адаптер | 6 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
| 53 | 4366528 | Уплотнительное кольцо | 8 |
| 54 | 9764622 | Трубка | 1 |
| 55 | 9764623 | Трубка | 1 |
| 57 | 9764629 | Трубка | 1 |
| 58 | 9764628 | Трубка | 1 |
| 59 | 4102104 | Угловой штуцер | 2 |
| 59A | 4506429 | Уплотнительное кольцо | 1 |
| 61 | 4053599 | Хомут трубки | 5 |
| 62 | J271270 | Болт с шайбой | 6 |
| 62A | J901270 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 64 | 8101208 | Кронштейн | 1 |
| 65 | 4639183 | Шланг | 1 |
| 66 | 4621089 | Шланг | 1 |
| 67 | 4639193 | Шланг | 1 |
| 68 | 4639194 | Шланг | 1 |
| 69 | 4304187 | Соединение шланг | 4 |
| 72 | 4053598 | Хомут трубки | 1 |
| 74 | 4635810 | Шланг | 1 |
| 75 | 4635815 | Шланг | 1 |
| 76 | 4190264 | Зажим | 3 |
| 77 | J271025 | Болт с шайбой | 6 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4192957 | Адаптер | 1 |
| 81 | 4485185 | Шланг | 1 |
| 83 | J281225 | Болт с шайбой | 4 |
| 83A | J901225 | Болт | 1 |
| 83B | 4249324 | Шайба | 1 |
| 85 | 4641111 | Шланг | 1 |
| 86 | 4641115 | Шланг | 1 |
| 87 | 4641112 | Шланг | 1 |
| 88 | 4641116 | Шланг | 1 |
| 89 | 9754175 | Кронштейн | 2 |
| 90 | 4190263 | Зажим | 5 |
| 91 | 4192034 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
