Рычаг управления (1-1) — HITACHI EX8-2B

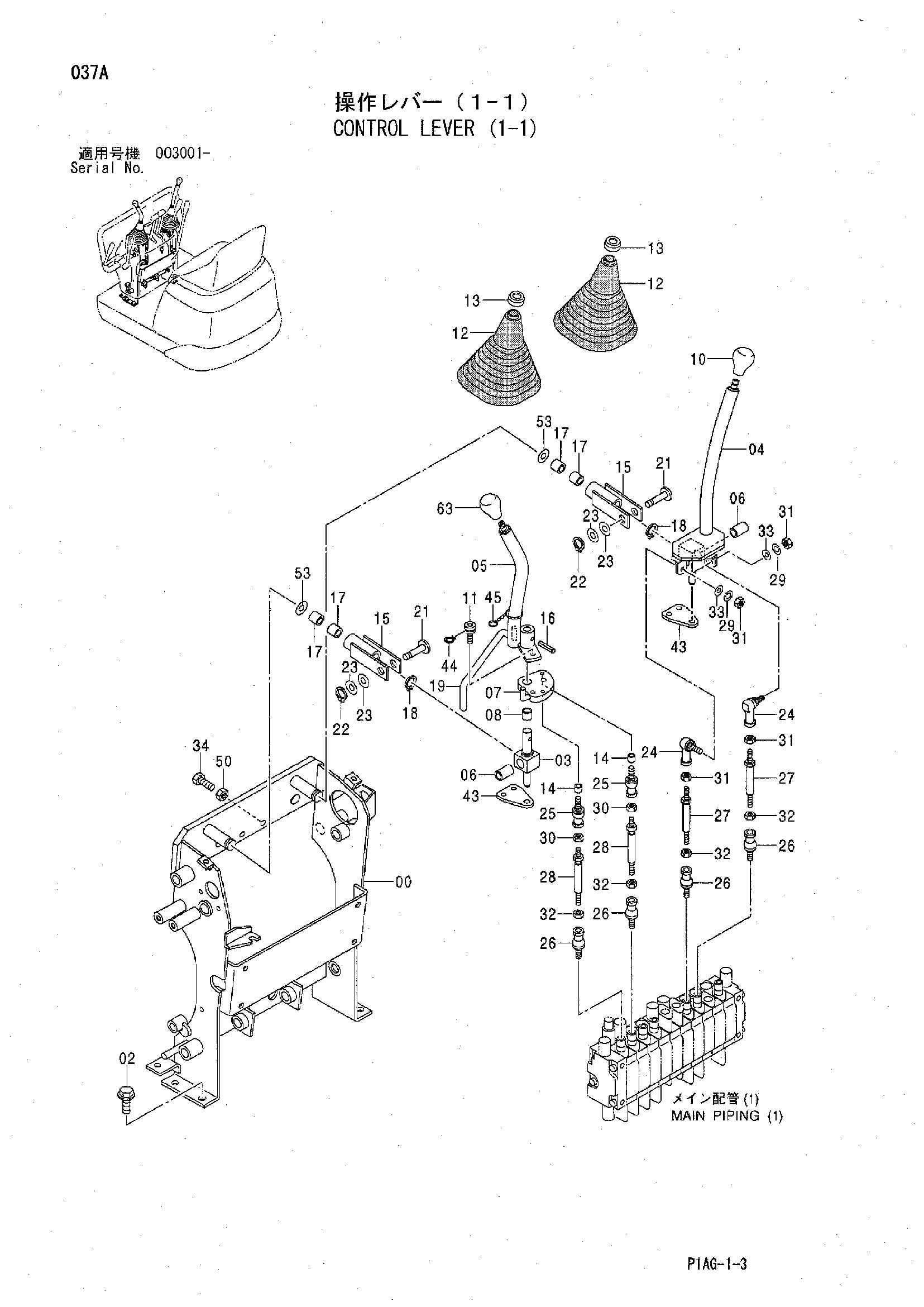

Заводская схема «Рычаг управления (1-1)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6016715	Стойка	1
02	J051025	Болт с шайбой	4
02	J271025 замена: J901025	Болт с шайбой	4
03	8069577 замена: 3097515	Стопорный палец	1
03	3097515	Стопорный палец	1
04	8069576	Рычаг	1
05	8069575	Рычаг	1
06	4303298	Втулка	2
07	8069574	Пластина	1
08	4309302	Втулка	1
10	4117704	Рукоятка	1
11	4388362	Болт	1
12	3069894	Защитный чехол	2
13	4264107	Уплотнение колпачок	2
14	4388474	Проставка	2
15	8069573	Рукоять	2
16	4144018	Пружинный штифт	1
17	4326738	Втулка	4
18	991340	Стопорное кольцо	2
19	4388271	Трубка	1
21	4388290	Палец	2
22	991338	Стопорное кольцо	2
23	4289754	Регулировочная шайба	4
24	4287792	Шарнир	2
25	4388289	Шарнир	2
26	4388351	Шарнир	4
27	9748590	Шток	2
28	9748589	Шток	2
29	J252108 замена: A590908	Пружинная шайба	2
29	A590908	Пружинная шайба	2
30	J231106 замена: M500605	Гайка	2
30	M500605	Гайка	2
31	J231108 замена: M500807	Гайка	4
31	M500807	Гайка	4
32	M580006	Гайка	4
33	J253108 замена: A590108	Плоская шайба	2
33	A590108	Плоская шайба	2
34	J960825 замена: J960830	Болт	1
34	J960830 замена: J900830	Болт	1
34	J900830	Болт	1
43	4388287	Стопорная пластина	2
44	991336	Стопорное кольцо	1
45	4388411	Цепь	1
50	J231108 замена: M500807	Гайка	1
50	M500807	Гайка	1
53	4294498	Регулировочная шайба 0.5	2
63	4395494 замена: 4293820	Рукоятка	1
63	4293820	Рукоятка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
