Рычаг управления (2) — HITACHI EX8-2B

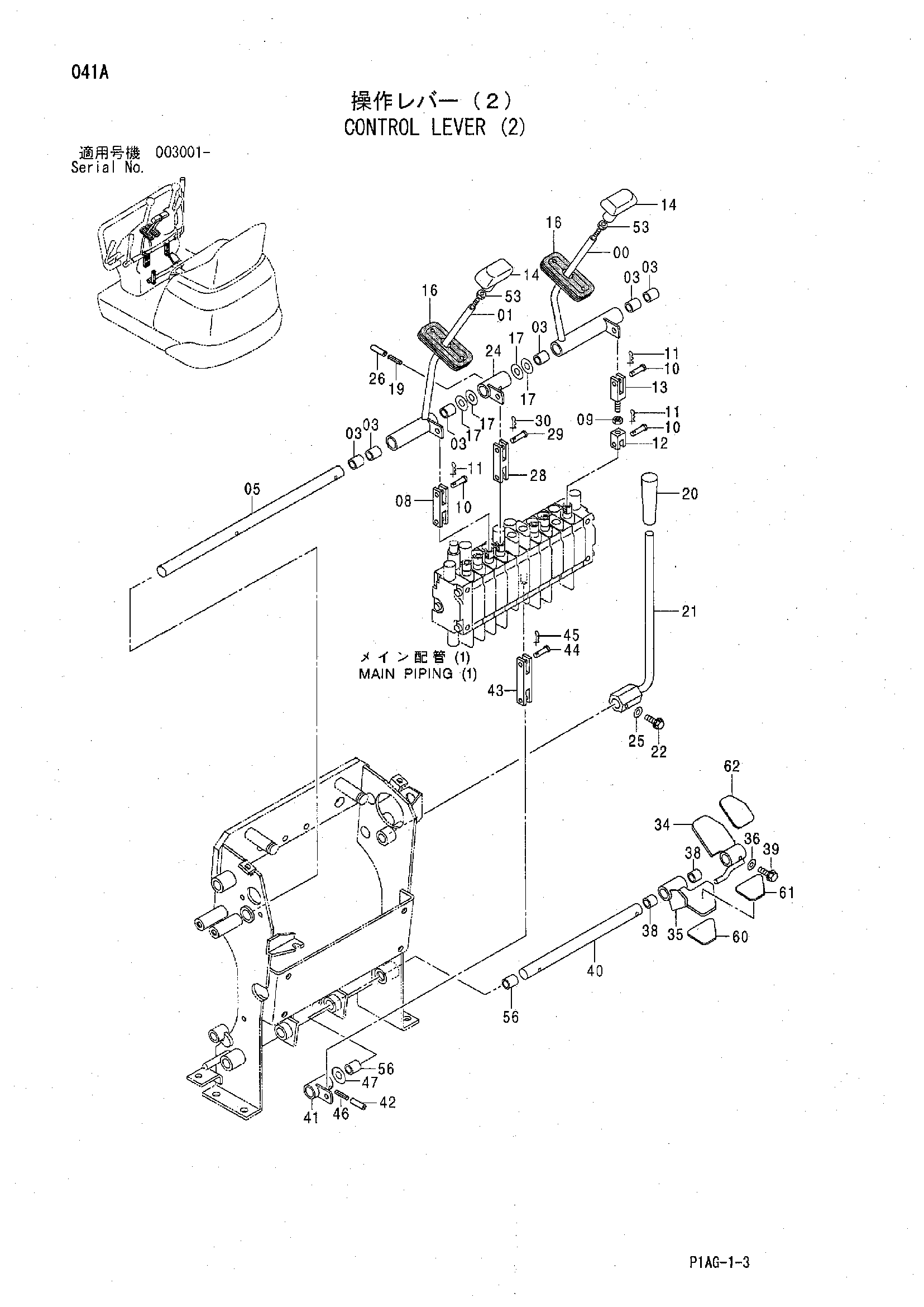

Заводская схема «Рычаг управления (2)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8069583	Рычаг	1
00	8077165	Рычаг	1
01	8069582	Рычаг	1
01	8077166	Рычаг	1
03	4280298	Втулка	6
05	4388299	Вал	1
08	4388298	Тяга	1
09	J231106 замена: M500605	Гайка	1
09	M500605	Гайка	1
10	4388285	Палец	4
11	4365839	Стопорный палец	4
12	4388251	Тяга	1
13	4388252	Тяга	1
14	3059945 замена: 3082876	Рукоятка	2
14	3082876	Рукоятка	2
14	4417442	Рукоятка	2
16	4388297	Резиновая прокладка	2
17	4294498	Регулировочная шайба 0.5	4
19	4328753	Пружинный штифт	1
20	4363754	Рукоятка	1
21	8069581	Рычаг	1
22	J080830	Болт с шайбой	1
22	J260830 замена: J900830	Болт с шайбой	1
24	8069580	Тяга	1
25	J254008 замена: J222008	Шайба	1
25	J222008	Шайба	1
26	4144018	Пружинный штифт	1
28	4388298	Тяга	1
29	4388285	Палец	2
30	4365839	Стопорный палец	2
34	8069578	Педаль	1
35	8069579	Педаль	1
36	J254008 замена: J222008	Шайба	1
36	J222008	Шайба	1
38	4326738	Втулка	2
39	J080830	Болт с шайбой	1
39	J260830 замена: J900830	Болт с шайбой	1
40	4388296	Вал	1
41	9748588	Тяга	1
42	4144018	Пружинный штифт	1
43	4388295	Тяга	1
44	4388285	Палец	2
45	4365839	Стопорный палец	2
46	4328753	Пружинный штифт	1
47	4294498	Регулировочная шайба 0.5	2
53	4417423	Гайка	2
56	4280298	Втулка	2
60	4388294	Лента	1
61	4388293	Лента	1
62	4388292	Лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
