Дополнительный трубопроводы (передний) <стд.арм> — HITACHI EX8-2B

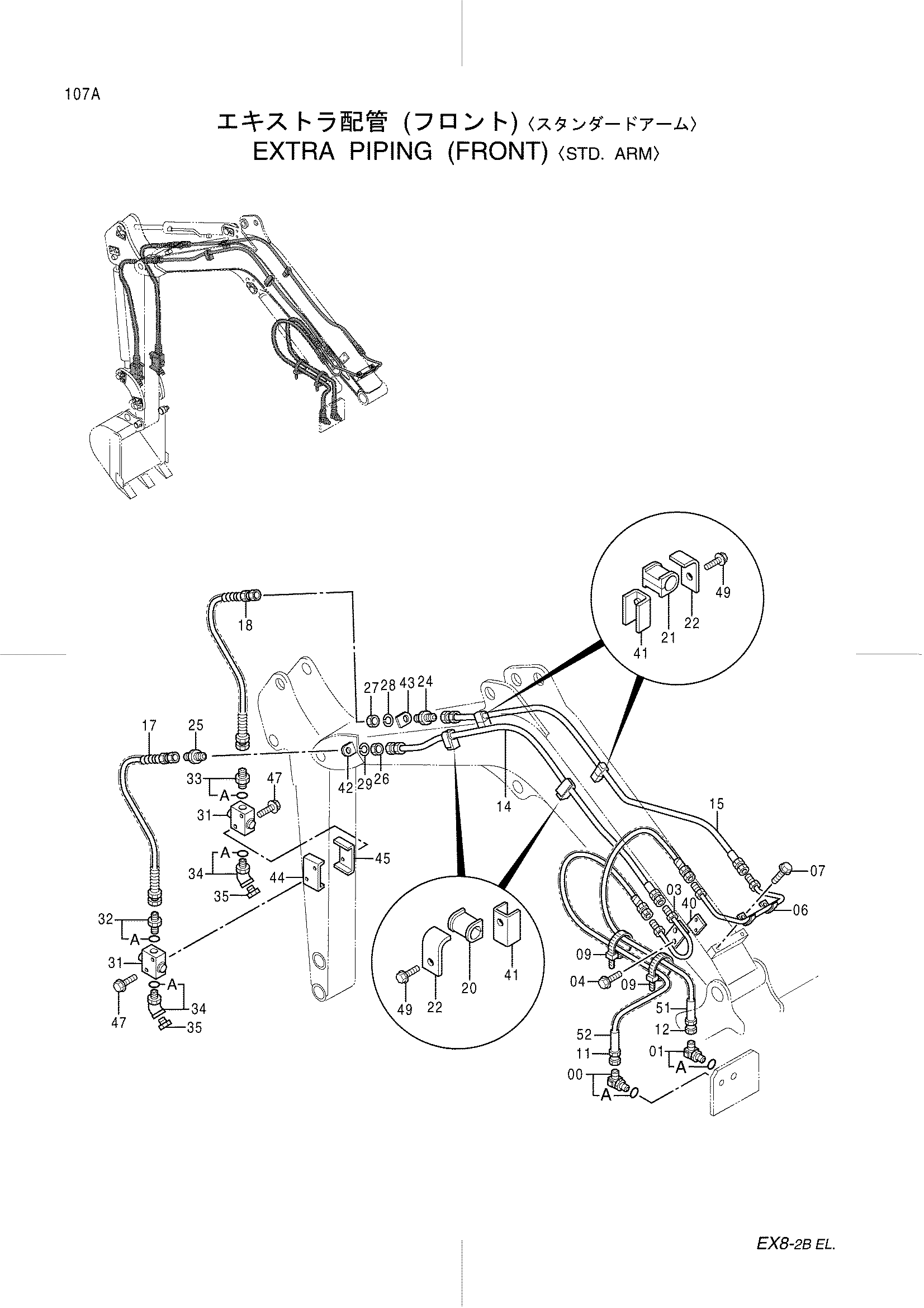

Заводская схема «Дополнительный трубопроводы (передний) <стд.арм>» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9748597 | Трубка | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 06 | 8069615 | Трубка | 1 |
| 07 | J051025 | Болт с шайбой | 2 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 11 | 4327805 | Шланг | 1 |
| 12 | 4327644 | Шланг | 1 |
| 14 | 4390997 | Шланг | 1 |
| 15 | 4349886 | Шланг | 1 |
| 17 | 4306901 | Шланг | 1 |
| 18 | 4349885 | Шланг | 1 |
| 20 | 4288709 | Резиновая втулка | 2 |
| 21 | 4310464 | Резиновая втулка | 2 |
| 22 | 4294923 | Хомут | 4 |
| 24 | 4349603 | Адаптер | 1 |
| 25 | 4202532 | Адаптер | 1 |
| 26 | 4202531 | Гайка | 1 |
| 27 | 4349602 | Гайка | 1 |
| 28 | A590920 | Пружинная шайба | 1 |
| 29 | A590916 | Пружинная шайба | 1 |
| 31 | 4287721 | Запорный клапан | 2 |
| 32 | 4200469 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4210361 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4293263 | Угловой штуцер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4294858 | Пробка | 2 |
| 40 | 4388477 | Седло винта | 1 |
| 41 | 9738966 | Седло винта | 4 |
| 42 | 4296256 | Кронштейн | 1 |
| 43 | 4349600 | Кронштейн | 1 |
| 44 | 9737005 | Седло винта | 1 |
| 45 | 9737006 | Седло винта | 1 |
| 47 | J080860 | Болт с шайбой | 4 |
| 49 | J080820 | Болт с шайбой | 4 |
| 51 | 4395338 | Защитный кожух | 1 |
| 52 | 4395339 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
