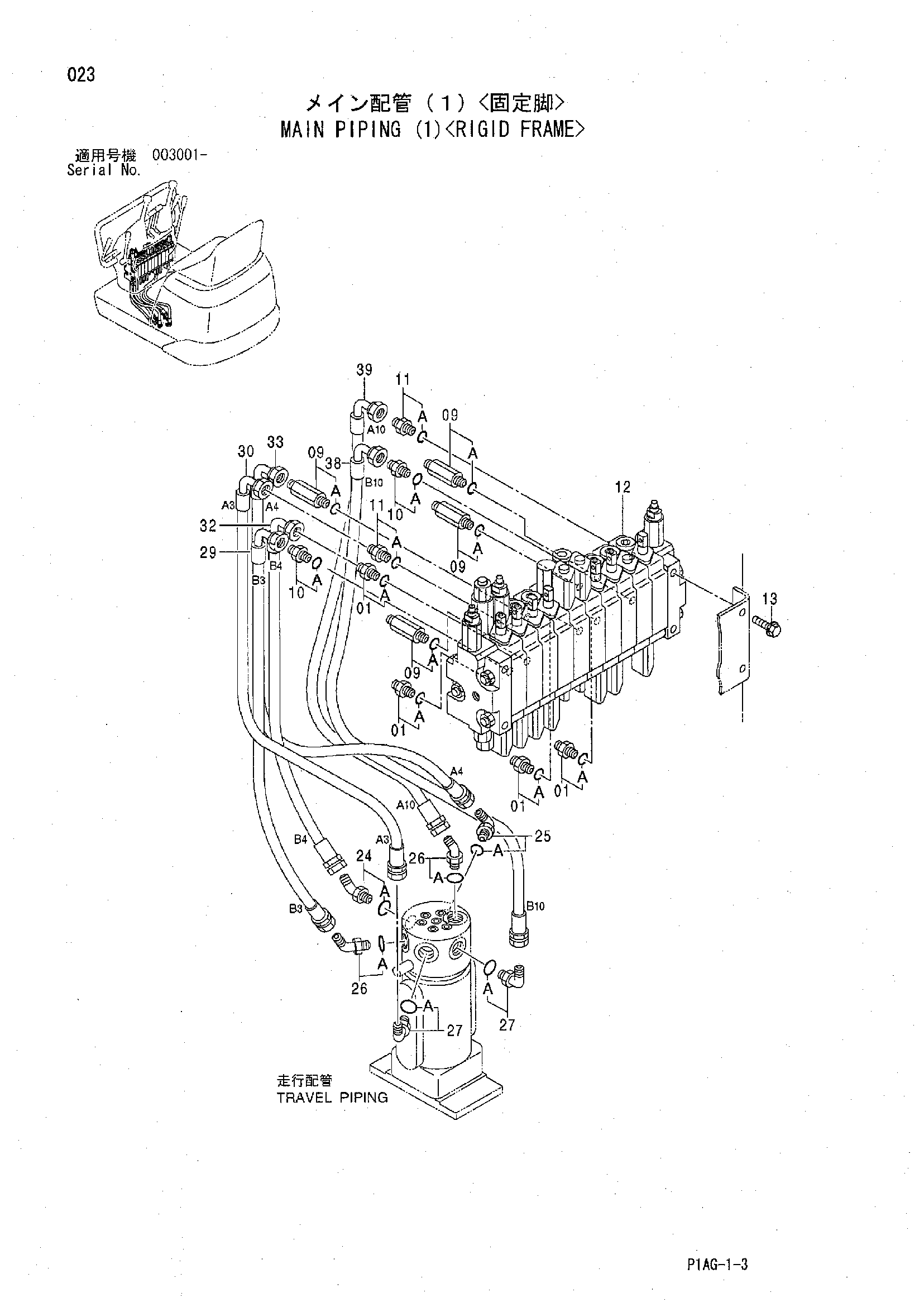

Основные гидролинии (1)<ригид рама> — HITACHI EX8-2B
Заводская схема «Основные гидролинии (1)<ригид рама>» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4270517 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200467 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4227006 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4388368 | Гидрораспределитель | 1 |
| 13 | J090816 | Болт с шайбой | 4 |
| 13 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 24 | 4193826 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154670 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4286916 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4156434 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4391773 | Пластиковый шланг | 1 |
| 30 | 4391143 | Пластиковый шланг | 1 |
| 32 | 4391135 | Пластиковый шланг | 1 |
| 33 | 4391136 | Пластиковый шланг | 1 |
| 38 | 4391145 | Пластиковый шланг | 1 |
| 39 | 4391146 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
