Гусеничная рама (експансионал рама) — HITACHI EX8-2B

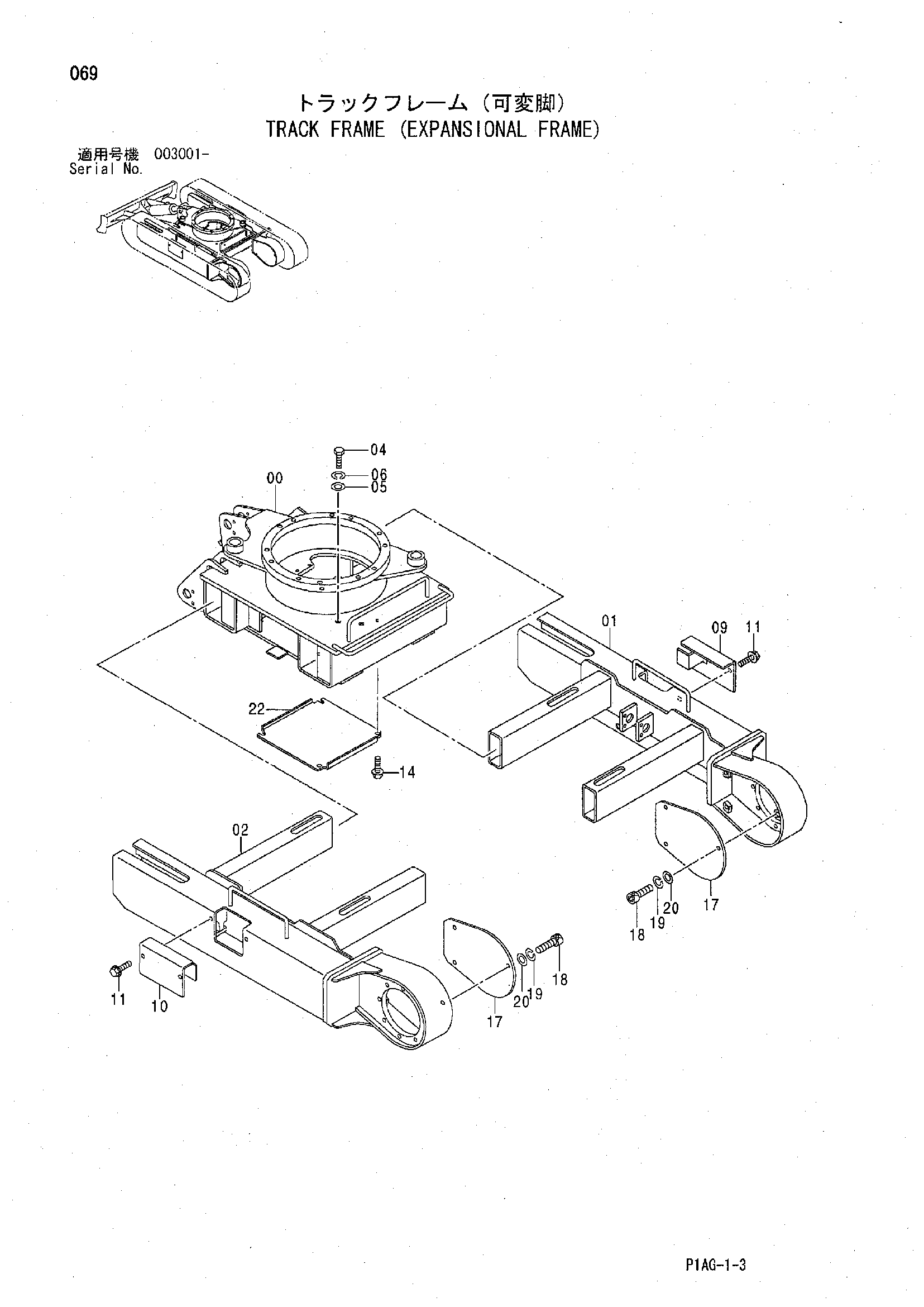

Заводская схема «Гусеничная рама (експансионал рама)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016726 | Рама центральный | 1 |
| 01 | 6016725 | Рама боковой | 1 |
| 02 | 6016724 | Рама боковой | 1 |
| 04 | 4388344 замена: 4621612 | Болт | 4 |
| 04 | 4621612 | Болт | 4 |
| 05 | J254012 замена: J222012 | Шайба | 4 |
| 05 | J222012 | Шайба | 4 |
| 06 | J252212 замена: A590912 | Пружинная шайба | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 09 | 9748595 | Крышка | 1 |
| 10 | 9748578 | Крышка | 1 |
| 11 | J090820 | Болт с шайбой | 4 |
| 11 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 14 | J090820 | Болт с шайбой | 4 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 17 | 3056678 | Крышка | 2 |
| 18 | J770816 замена: J780816 | Болт с внутренним шестигранником | 6 |
| 18 | J780816 | Болт с внутренним шестигранником | 6 |
| 19 | J252108 замена: A590908 | Пружинная шайба | 6 |
| 19 | A590908 | Пружинная шайба | 6 |
| 20 | J253108 замена: A590108 | Плоская шайба | 6 |
| 20 | A590108 | Плоская шайба | 6 |
| 22 | 4388343 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
