Дополнительный трубопроводы (передний)(STD. рукоять, удлинённый рукоять>[EU] — HITACHI EX8-2B

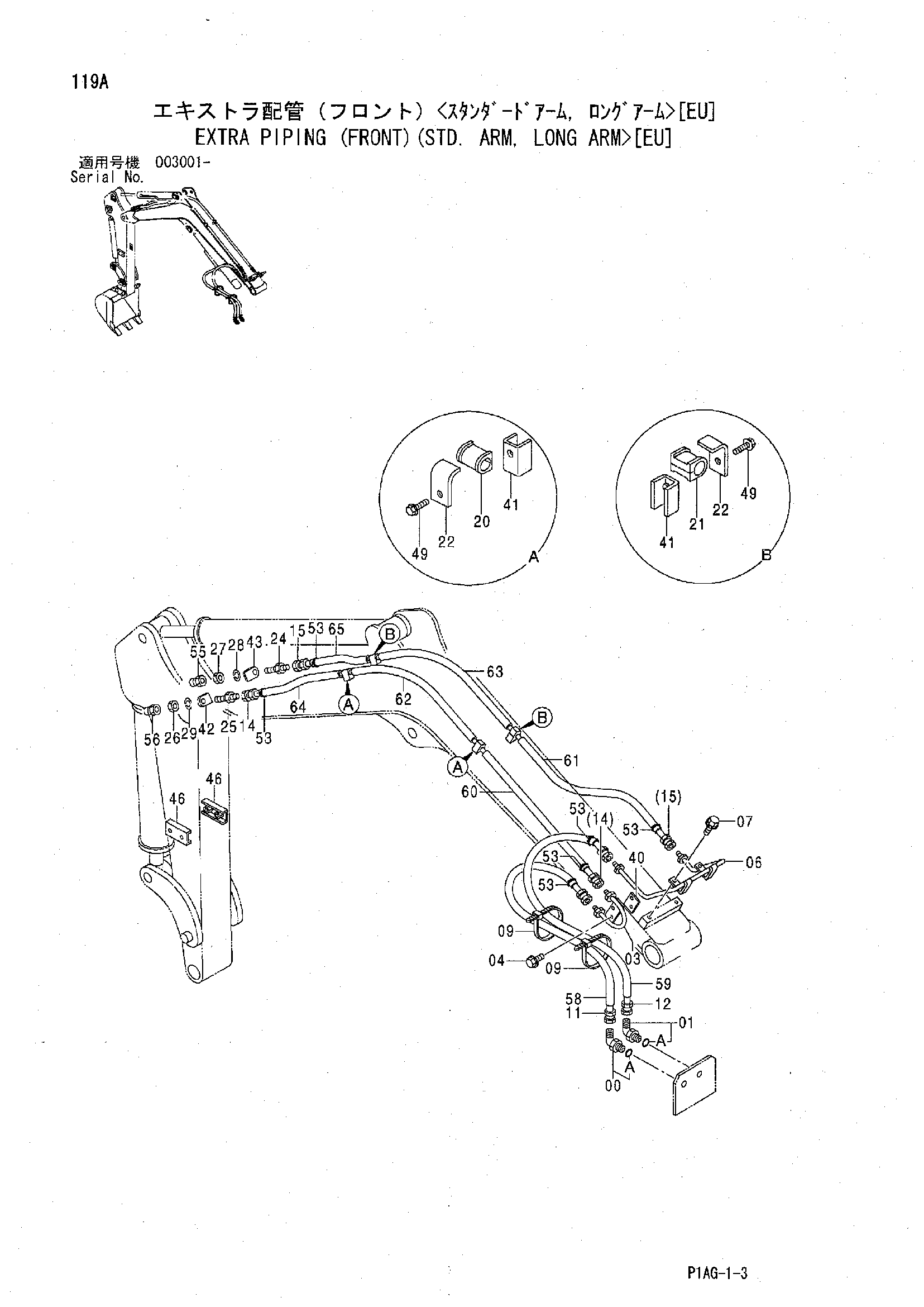

Заводская схема «Дополнительный трубопроводы (передний)(STD. рукоять, удлинённый рукоять>[EU]» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Дополнительный трубопроводы (передний)(STD. рукоять, удлинённый рукоять>[EU] HITACHI EX8-2B](/catalog-drawings/eb/eb8c2181-f9df-43d8-8a30-e4b6d03b5188.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9748597 | Трубка | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 04 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 06 | 8069615 | Трубка | 1 |
| 07 | J051025 | Болт с шайбой | 2 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 11 | 4327805 | Шланг | 1 |
| 12 | 4327644 | Шланг | 1 |
| 14 | 4390997 | Шланг | 1 |
| 15 | 4349886 | Шланг | 1 |
| 20 | 4288709 | Резиновая втулка | 2 |
| 21 | 4310464 | Резиновая втулка | 2 |
| 22 | 4294923 | Хомут | 4 |
| 24 | 4349603 | Адаптер | 1 |
| 25 | 4202532 | Адаптер | 1 |
| 26 | 4202531 | Гайка | 1 |
| 27 | 4349602 | Гайка | 1 |
| 28 | A590920 | Пружинная шайба | 1 |
| 29 | A590916 | Пружинная шайба | 1 |
| 40 | 4388477 | Седло винта | 1 |
| 41 | 9738966 | Седло винта | 4 |
| 42 | 4296256 | Кронштейн | 1 |
| 43 | 4349600 | Кронштейн | 1 |
| 46 | 9753718 | Седло винта | 2 |
| 49 | J080820 | Болт с шайбой | 4 |
| 49 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 53 | 4055311 | Ленточный зажим | 6 |
| 55 | 4223519 | Пробка унион | 1 |
| 56 | 4223518 | Пробка унион | 1 |
| 58 | 4429621 | Виниловый шланг | 1 |
| 59 | 4429622 | Виниловый шланг | 1 |
| 60 | 4429626 | Виниловый шланг | 1 |
| 61 | 4429627 | Виниловый шланг | 1 |
| 62 | 4428151 | Виниловый шланг | 1 |
| 63 | 4429625 | Виниловый шланг | 1 |
| 64 | 4429623 | Виниловый шланг | 1 |
| 65 | 4429624 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
