Дополнительные гидролинии (верхняя платформа) — HITACHI EX8-2B

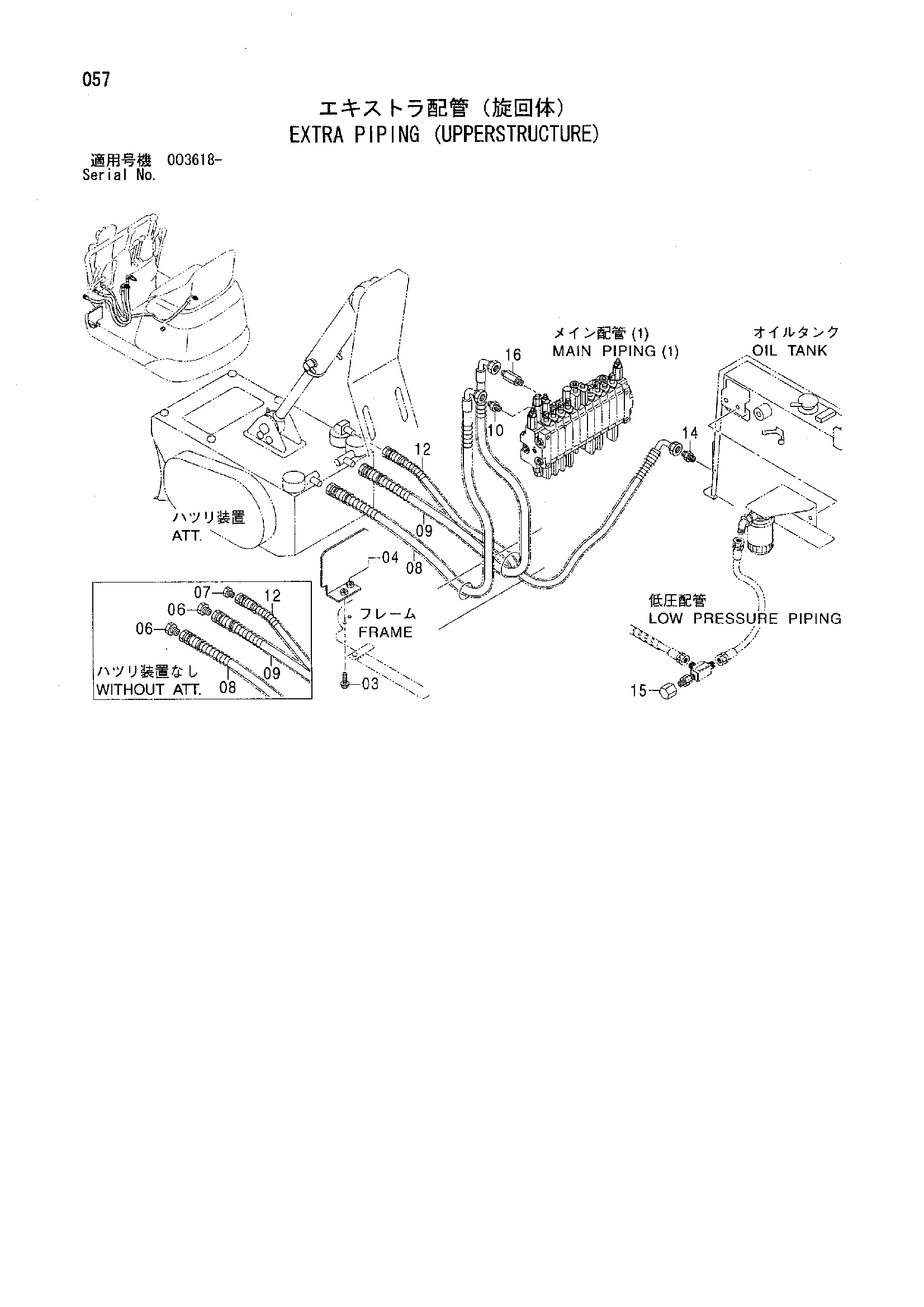

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J260830 | Болт с шайбой | 2 |
| 03A | J900830 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 8096642 | Кронштейн | 1 |
| 06 | 4222076 | Пробка | 2 |
| 07 | 4222075 | Пробка | 1 |
| 08 | 4621150 | Шланг | 1 |
| 09 | 4621091 | Шланг | 1 |
| 10 | 4200467 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4621391 | Шланг | 1 |
| 14 | 4200465 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4222710 | Колпачок | 1 |
| 16 | 4227006 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
