Шестерня корпус — HITACHI EX8-2B

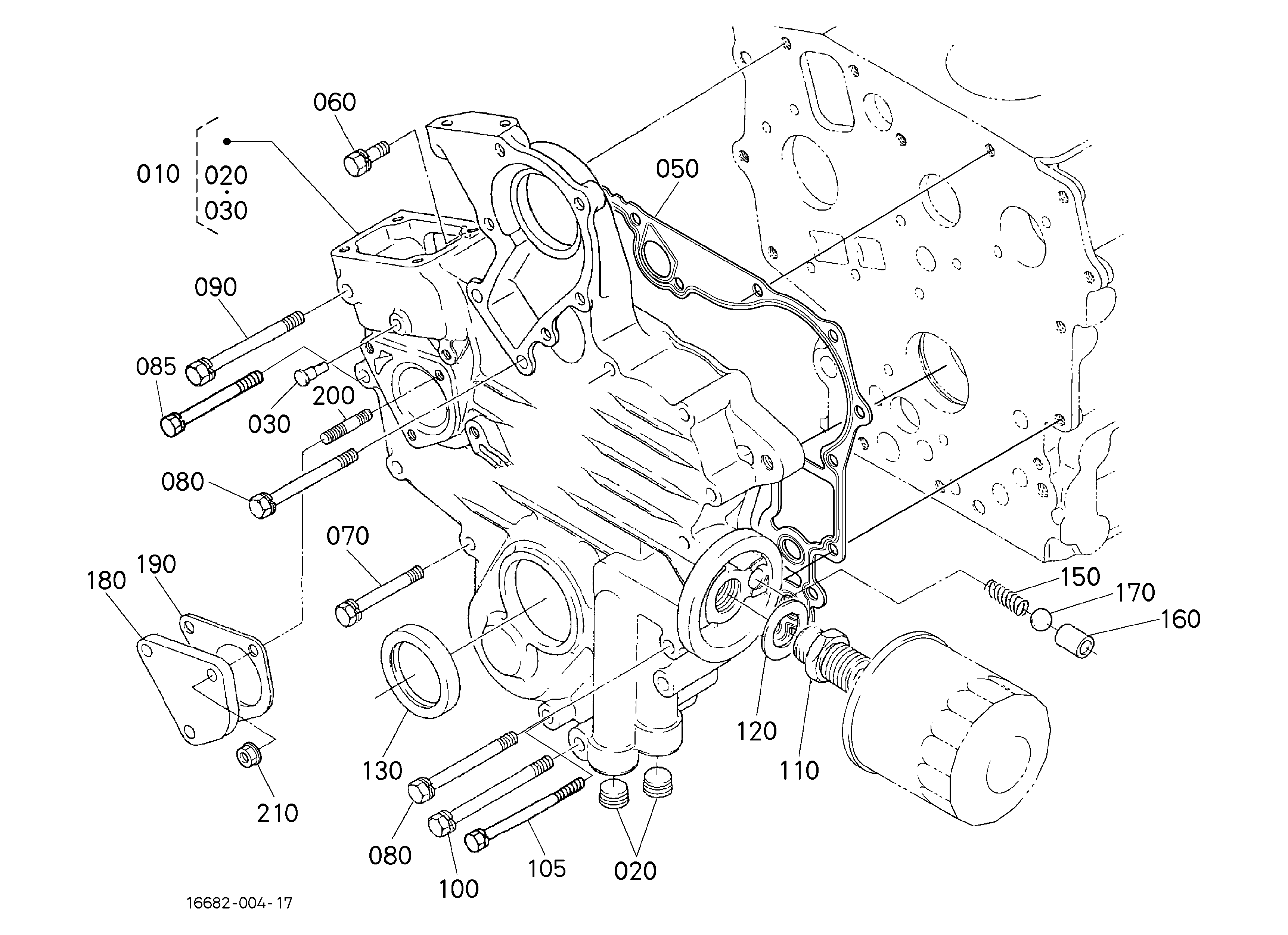

Заводская схема «Шестерня корпус» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1E05104020 | Комп.касе, шестерня | 1 |
| 010 | KBT1E05104024 | Комп.касе, шестерня | 1 |
| 020 | KBT1552196030 | Пробка | 2 |
| 030 | KBT1584156280 | Палец, запуск пружина | 1 |
| 040 | KBT0481406130 | Уплотнительное кольцо | 3 |
| 050 | KBT1586204132 | Прокладка, шестерня корпус NA | 1 |
| 050 | KBT1687104130 | Прокладка, шестерня корпус | 1 |
| 060 | KBT0102350618 | Болт | 1 |
| 070 | KBT0102360650 | Болт | 7 |
| 080 | KBT1584191010 | Болт | 3 |
| 085 | KBT0102350660 | Болт | 1 |
| 090 | KBT0102360670 | Болт | 1 |
| 100 | KBT0102350680 | Болт | 2 |
| 105 | KBT1756391010 | Болт | 1 |
| 110 | KBT1524132290 | Соединение, трубка | 1 |
| 120 | KBT1584194010 | Шайба, плаин | 1 |
| 130 | KBT1587704140 | Уплотнение, масляный | 1 |
| 150 | KBT1685136950 | Пружина | 1 |
| 160 | KBT1584136930 | Сиденье, клапан | 1 |
| 170 | KBT0771503211 | Шарик | 1 |
| 180 | KBT1946183340 | Крышка | 1 |
| 190 | KBT1946188132 | Прокладка, H/M шестерня корпус | 1 |
| 200 | KBT1522188210 | Шпилька | 3 |
| 210 | KBT0205650060 | Гайка | 3 |
| 210 | KBT0275150060 | Гайка, фланец | 3 |
| 220 | KBT0451260060 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
