Рычаг управления (1-1) — HITACHI EX8-2B

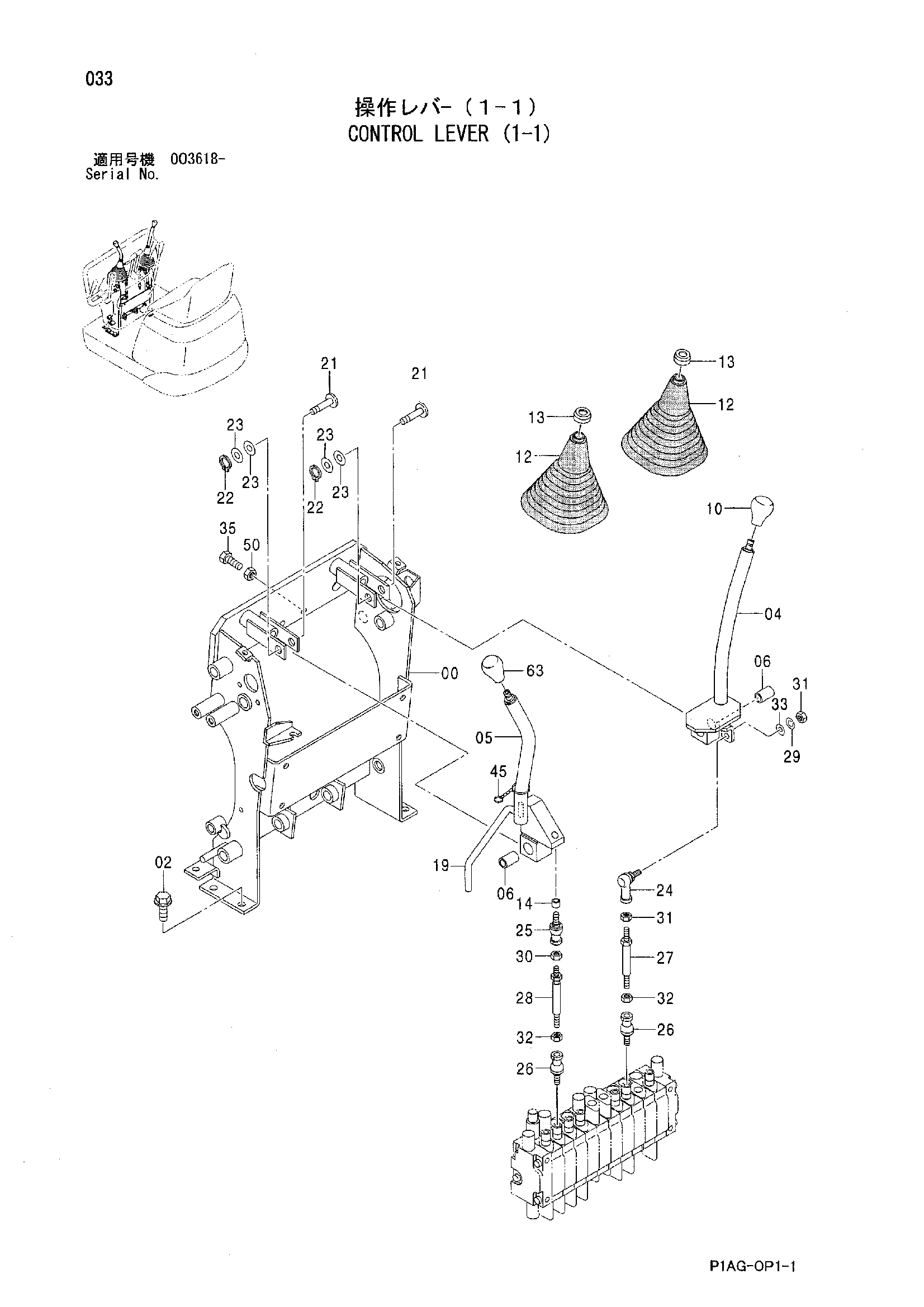

Заводская схема «Рычаг управления (1-1)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022780 | Стойка | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 8096431 | Рычаг | 1 |
| 05 | 8096429 | Рычаг | 1 |
| 06 | 4303298 | Втулка | 2 |
| 10 | 4117704 | Рукоятка | 1 |
| 12 | 3069894 | Защитный чехол | 2 |
| 13 | 4264107 | Колпачок | 2 |
| 14 | 4388474 | Проставка | 1 |
| 19 | 4388271 | Трубка | 1 |
| 21 | 4388290 | Палец | 2 |
| 22 | 991338 | Стопорное кольцо | 2 |
| 23 | 4289754 | Регулировочная шайба 0.5mm | 4 |
| 24 | 4287792 | Шарнир | 1 |
| 25 | 4388289 | Шарнир | 1 |
| 26 | 4388351 | Шарнир | 2 |
| 27 | 9748590 | Шток | 1 |
| 28 | 9748589 | Шток | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 30 | M500605 | Гайка | 1 |
| 31 | M500807 | Гайка | 2 |
| 32 | M580006 | Гайка (левый) | 2 |
| 33 | A590108 | Плоская шайба | 1 |
| 35 | J900830 | Болт | 1 |
| 50 | M500807 | Гайка | 1 |
| 63 | 4395494 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
