Гидроцилиндр стрелы — HITACHI EX8-2B

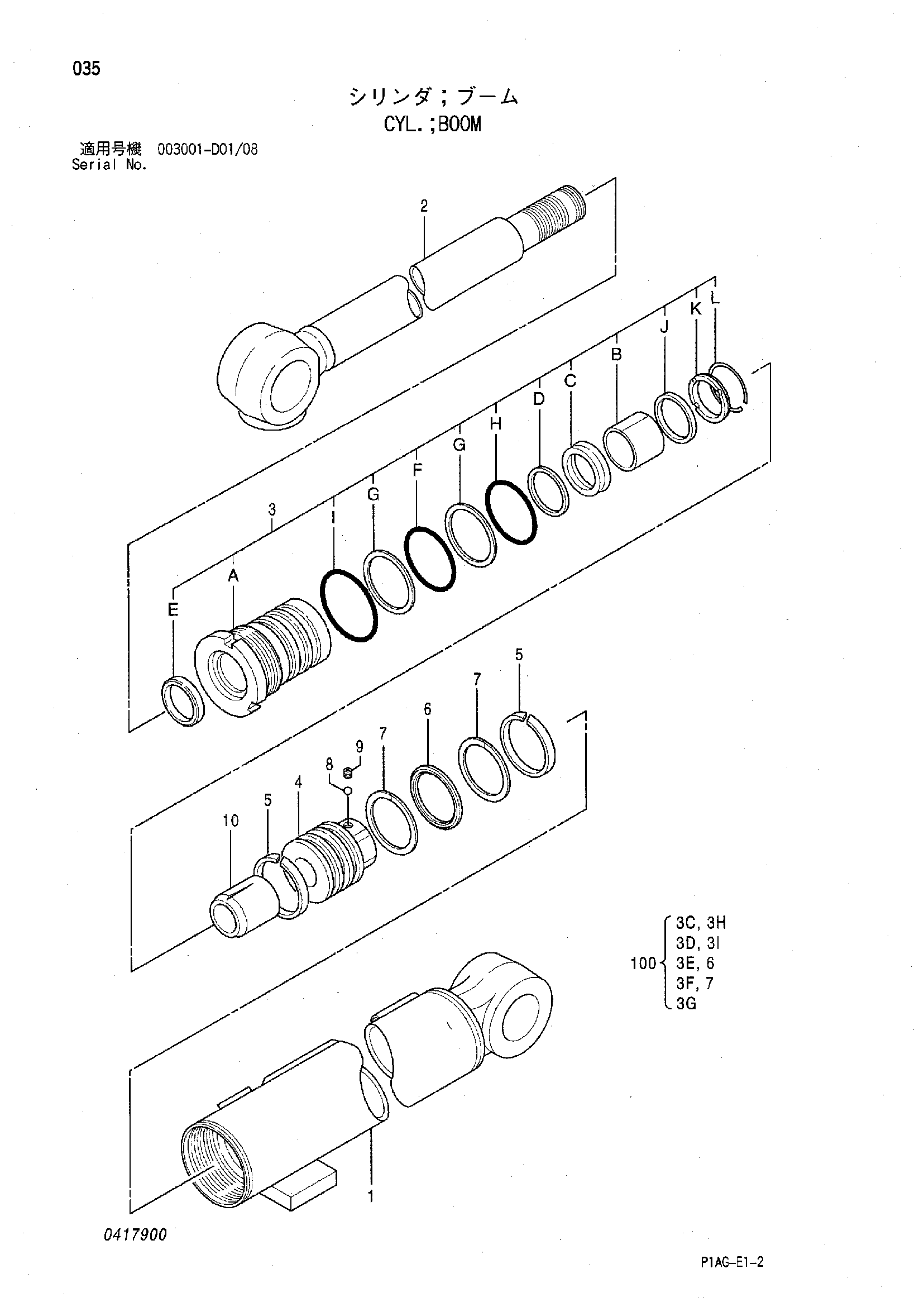

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4388394 | Гидроцилиндр стрелы | 1 | |
| 1 | 0417901 | Тубу гидроцилиндр. | 1 |
| 2 | 0417902 | Шток поршня | 1 |
| 3 | 0417903 | Головка гидроцилиндр.в сборе | 1 |
| 3A | 0429902 | Головка гидроцилиндра | 1 |
| 3B | 0429903 | Втулка | 1 |
| 3C | 0429904 | U-образная манжета | 1 |
| 3D | 0429905 | Опорное кольцо | 1 |
| 3E | 0429906 | Грязесъёмное кольцо | 1 |
| 3F | 0429907 | Уплотнительное кольцо | 1 |
| 3G | 0417904 | Опорное кольцо | 2 |
| 3H | 0429909 | Уплотнительное кольцо | 1 |
| 3I | 0429910 | Уплотнительное кольцо | 1 |
| 3J | 0429911 | Кольцо амортизатор | 1 |
| 3K | 0429912 | Проставка | 1 |
| 3L | 0429913 | Ограничитель | 1 |
| 4 | 0417905 | Поршень | 1 |
| 5 | 0417906 | Веаринг | 2 |
| 6 | 0417907 | Уплотнение | 1 |
| 7 | 0417908 | Опорное кольцо | 2 |
| 8 | 0429917 | Стальной шарик | 1 |
| 9 | 0479012 | Установочный винт | 1 |
| 10 | 0417909 | Амортизирующий подшипник | 1 |
| 100 | 0417910 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
