Золотник секция (стрела) — HITACHI EX8-2B

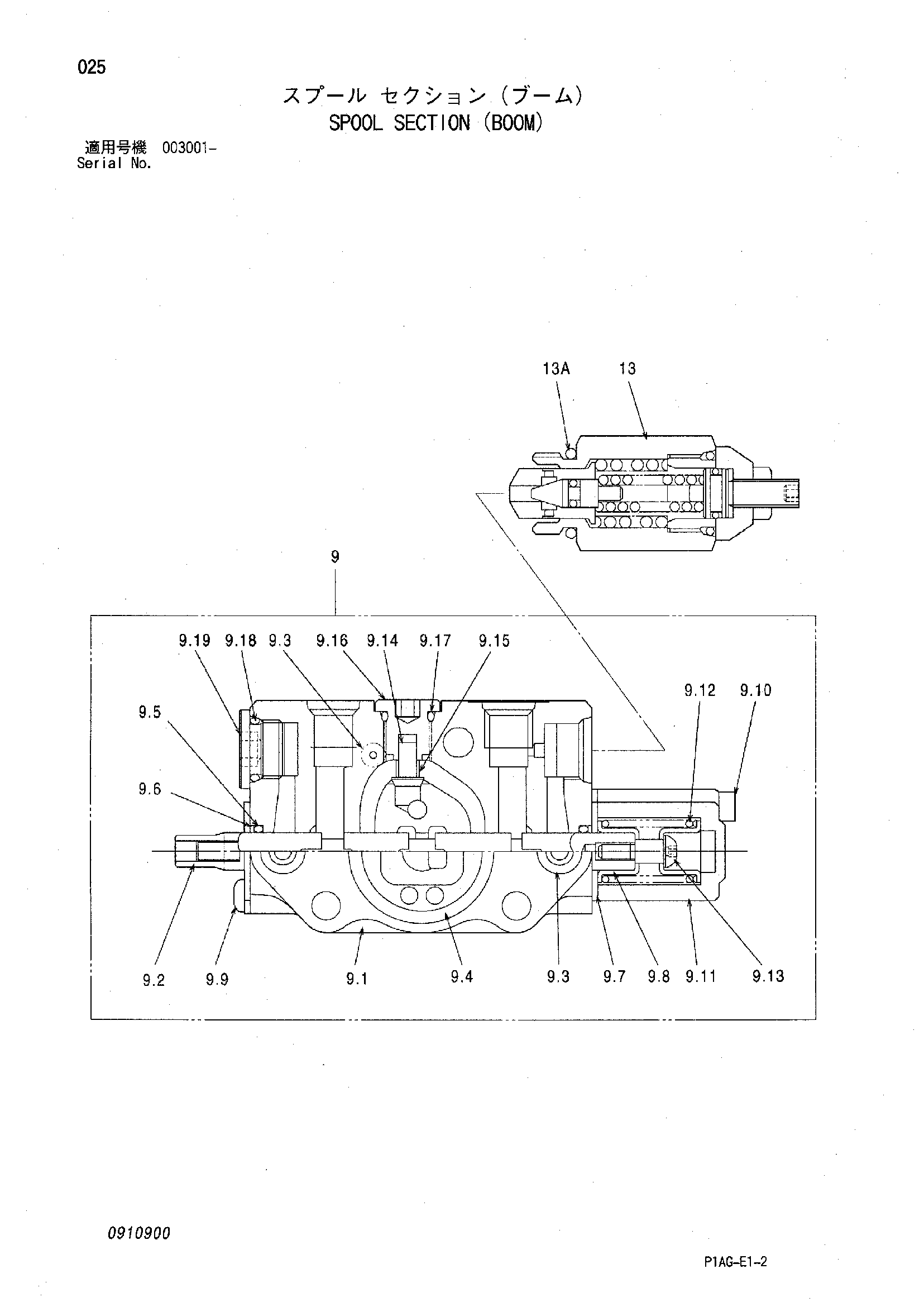

Заводская схема «Золотник секция (стрела)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9 | 4618309 | Секция | 1 |
| 9-3 | 4506320 | Уплотнительное кольцо | 3 |
| 9-4 | 0600715 | Уплотнительное кольцо | 1 |
| 9-5 | 933226 | Уплотнительное кольцо | 2 |
| 9-6 | 0600716 | Опорное кольцо | 2 |
| 9-7 | 0600717 | Фиксатор | 2 |
| 9-8 | 0600718 | Фиксатор | 2 |
| 9-9 | 0600733 | Винт | 2 |
| 9-10 | 0600723 | Болт с внутренним шестигранником | 2 |
| 9-11 | 0600722 | Крышка | 1 |
| 9-12 | 0910201 | Пружина | 1 |
| 9-13 | 0910202 | Болт | 1 |
| 9-14 | 0600726 | Клапан | 1 |
| 9-15 | 0600727 | Пружина | 1 |
| 9-16 | 0600725 | Пробка | 1 |
| 9-17 | 957366 | Уплотнительное кольцо | 1 |
| 9-18 | 4509180 | Уплотнительное кольцо | 1 |
| 9-19 | 0600735 | Пробка | 1 |
| 13 | 4489212 | Предохранительный клапан | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
