Навесное оборудование педаль — HITACHI EX8-2B

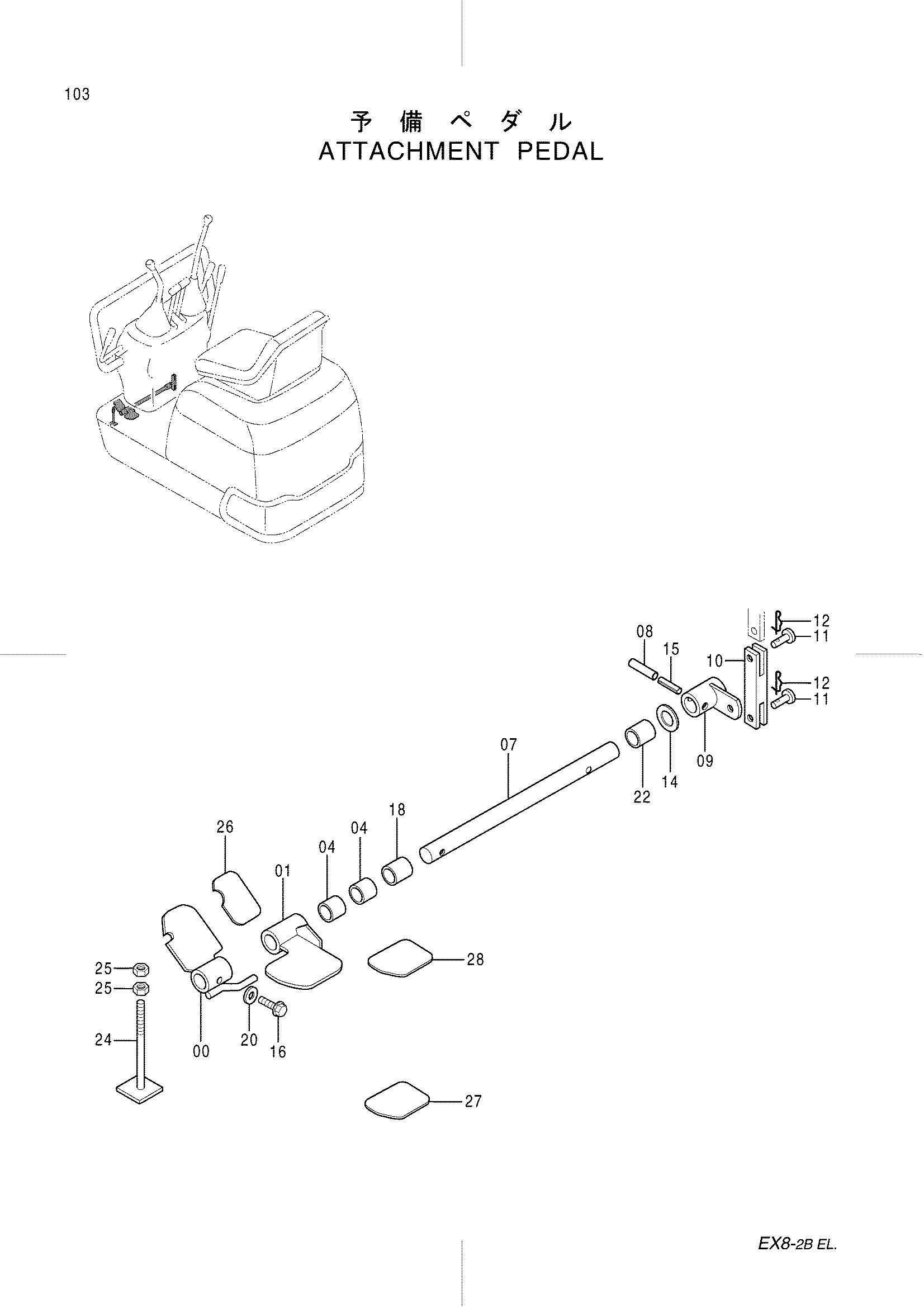

Заводская схема «Навесное оборудование педаль» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069598 | Педаль | 1 |
| 01 | 8069599 | Педаль | 1 |
| 04 | 4326738 | Втулка | 2 |
| 07 | 4388250 | Вал | 1 |
| 08 | 4144018 | Пружинный штифт | 1 |
| 09 | 9748588 | Тяга | 1 |
| 10 | 4388295 | Тяга | 1 |
| 11 | 4388285 | Палец | 2 |
| 12 | 4365839 | Стопорный палец | 2 |
| 14 | 4294498 | Регулировочная шайба 0.5 | 2 |
| 15 | 4328753 | Пружинный штифт | 1 |
| 16 | J080830 | Болт с шайбой | 1 |
| 18 | 4280298 | Втулка | 1 |
| 20 | J254008 | Шайба | 1 |
| 22 | 4280298 | Втулка | 1 |
| 24 | 9748585 | Болт ограничитель | 1 |
| 25 | J231108 | Гайка | 2 |
| 26 | 4388398 | Лента | 1 |
| 27 | 4388294 | Лента | 1 |
| 28 | 4388293 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
