Рычаг управления (2) — HITACHI EX8-2B

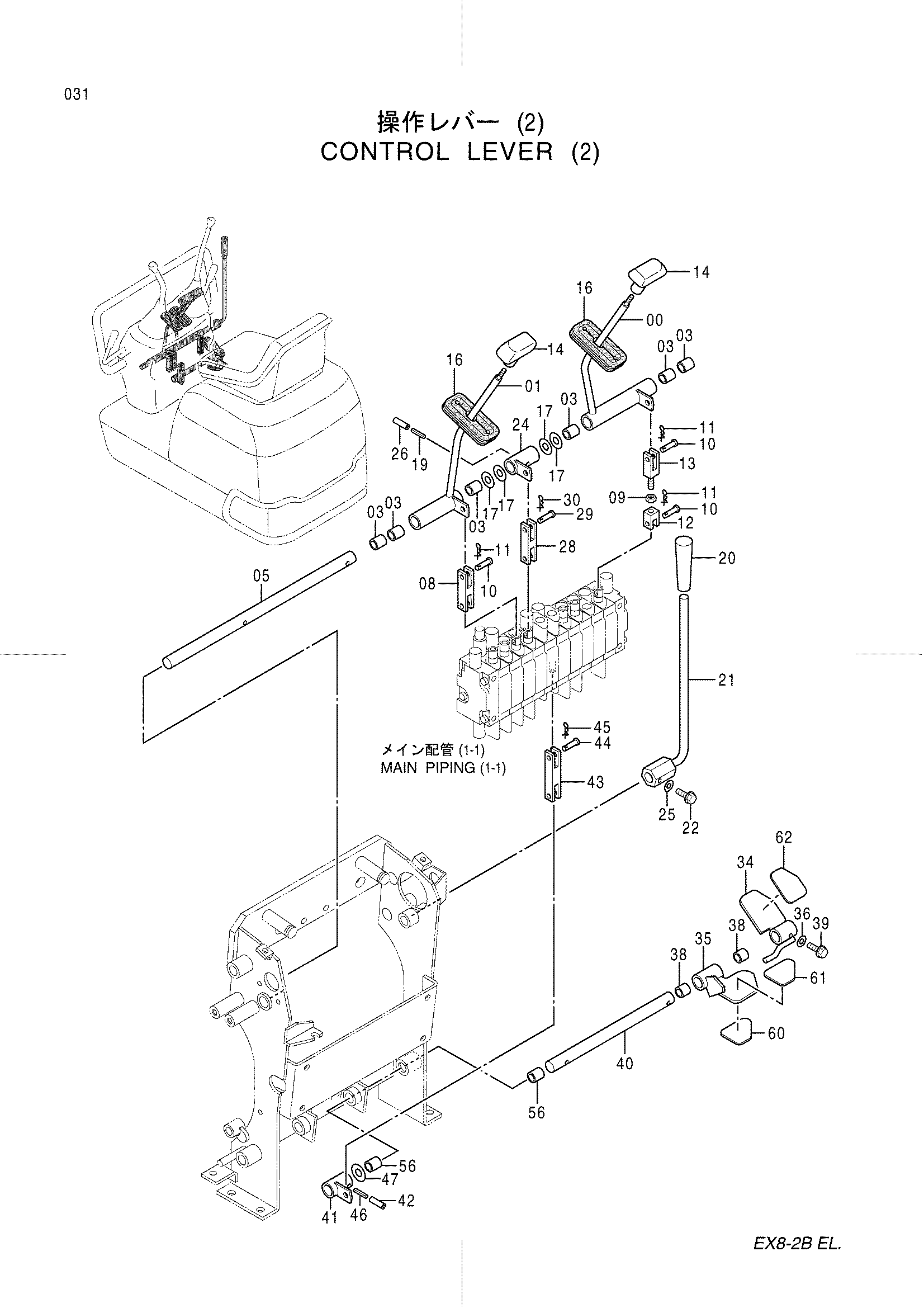

Заводская схема «Рычаг управления (2)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069583 | Рычаг | 1 |
| 01 | 8069582 | Рычаг | 1 |
| 03 | 4280298 | Втулка | 6 |
| 05 | 4388299 | Вал | 1 |
| 08 | 4388298 | Тяга | 1 |
| 09 | J231106 | Гайка | 1 |
| 10 | 4388285 | Палец | 4 |
| 11 | 4365839 | Стопорный палец | 4 |
| 12 | 4388251 | Тяга | 1 |
| 13 | 4388252 | Тяга | 1 |
| 14 | 3082876 | Рукоятка | 2 |
| 16 | 4388297 | Резиновая прокладка | 2 |
| 17 | 4294498 | Регулировочная шайба 0.5 | 4 |
| 19 | 4328753 | Пружинный штифт | 1 |
| 20 | 4363754 | Рукоятка | 1 |
| 21 | 8069581 | Рычаг | 1 |
| 22 | J080830 | Болт с шайбой | 1 |
| 24 | 8069580 | Тяга | 1 |
| 25 | J254008 | Шайба | 1 |
| 26 | 4144018 | Пружинный штифт | 1 |
| 28 | 4388298 | Тяга | 1 |
| 29 | 4388285 | Палец | 2 |
| 30 | 4365839 | Стопорный палец | 2 |
| 34 | 8069578 | Педаль | 1 |
| 35 | 8069579 | Педаль | 1 |
| 36 | J254008 | Шайба | 1 |
| 38 | 4326738 | Втулка | 2 |
| 39 | J080830 | Болт с шайбой | 1 |
| 40 | 4388296 | Вал | 1 |
| 41 | 9748588 | Тяга | 1 |
| 42 | 4144018 | Пружинный штифт | 1 |
| 43 | 4388295 | Тяга | 1 |
| 44 | 4388285 | Палец | 2 |
| 45 | 4365839 | Стопорный палец | 2 |
| 46 | 4328753 | Пружинный штифт | 1 |
| 47 | 4294498 | Регулировочная шайба 0.5 | 2 |
| 56 | 4280298 | Втулка | 2 |
| 60 | 4388294 | Лента | 1 |
| 61 | 4388293 | Лента | 1 |
| 62 | 4388292 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
