Рычаг управления (1-2) — HITACHI EX8-2B

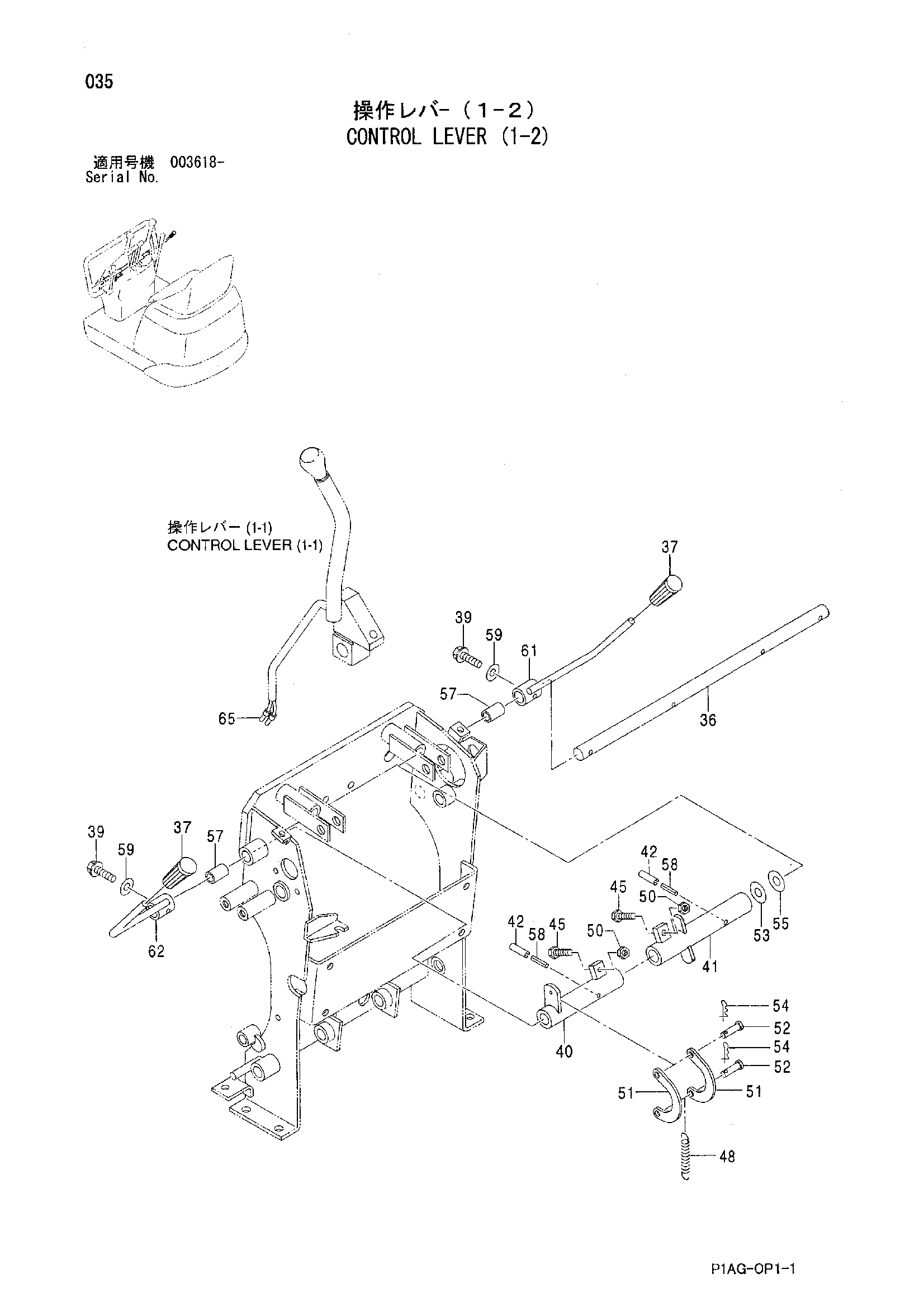

Заводская схема «Рычаг управления (1-2)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 36 | 4388288 | Вал | 1 |
| 37 | 4280104 | Рукоятка | 2 |
| 39 | J260830 | Болт с шайбой | 2 |
| 39A | J900830 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 8096440 | Ограничитель | 1 |
| 41 | 8096441 | Ограничитель | 1 |
| 42 | 4144018 | Пружинный штифт | 2 |
| 45 | 4628953 | Болт | 2 |
| 48 | 4303284 | Пружина | 1 |
| 50 | M500807 | Гайка | 2 |
| 51 | 4388286 | Пластина | 2 |
| 52 | 4388285 | Палец | 2 |
| 53 | 4294498 | Регулировочная шайба 0.5mm | 3 |
| 54 | 4365839 | Стопорный палец | 2 |
| 55 | 4399099 | Регулировочная шайба 0.3mm | 3 |
| 57 | 4280298 | Втулка | 2 |
| 58 | 4328753 | Пружинный штифт | 2 |
| 59 | J222008 | Шайба | 2 |
| 61 | 8069572 | Рычаг | 1 |
| 62 | 8069604 | Рычаг | 1 |
| 65 | 4313180 | Клемма | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
