Навес — HITACHI EX8-2B

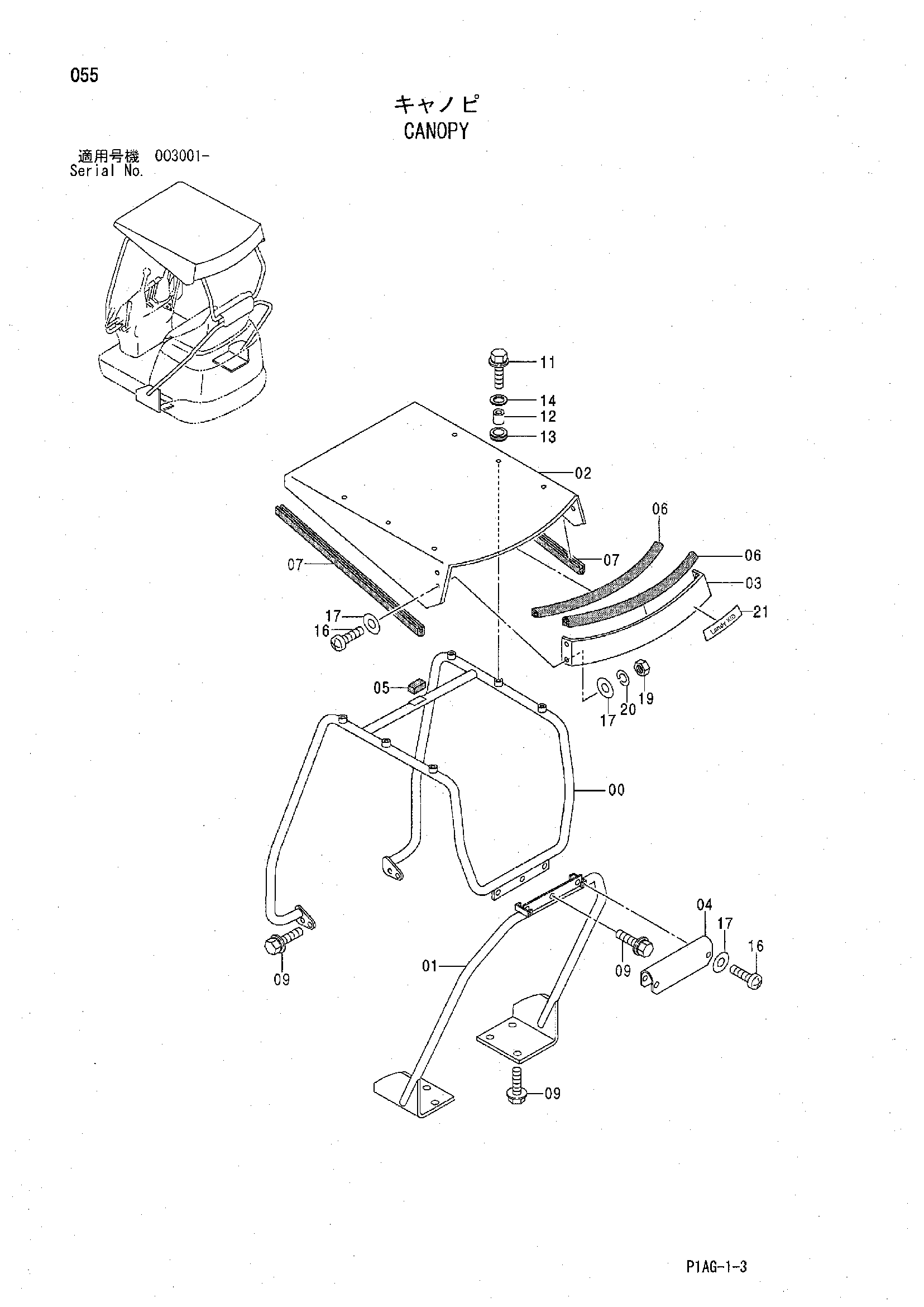

Заводская схема «Навес» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016731 | Рама | 1 |
| 01 | 6016732 | Рама | 1 |
| 02 | 2041301 | Навес | 1 |
| 03 | 3079885 | Крышка | 1 |
| 04 | 4388460 | Крышка | 1 |
| 05 | 4388457 | Резиновая прокладка | 1 |
| 06 | 4388365 | Амортизатор | 2 |
| 07 | 4388366 | Амортизатор | 2 |
| 09 | J051030 | Болт с шайбой | 13 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 13 |
| 11 | J090820 | Болт с шайбой | 6 |
| 11 | J260820 замена: J900820 | Болт с шайбой | 6 |
| 12 | 4338217 | Проставка | 6 |
| 13 | 4341709 | Резиновая прокладка | 6 |
| 14 | 4346037 замена: 4338215 | Шайба | 6 |
| 14 | 4338215 | Шайба | 6 |
| 16 | J691620 | Винт | 8 |
| 17 | J253106 замена: A590106 | Плоская шайба | 12 |
| 17 | A590106 | Плоская шайба | 12 |
| 19 | J231106 замена: M500605 | Гайка | 4 |
| 19 | M500605 | Гайка | 4 |
| 20 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 20 | A590906 | Пружинная шайба | 4 |
| 21 | 3079886 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
