Рычаг управления (1-1) — HITACHI EX8-2B

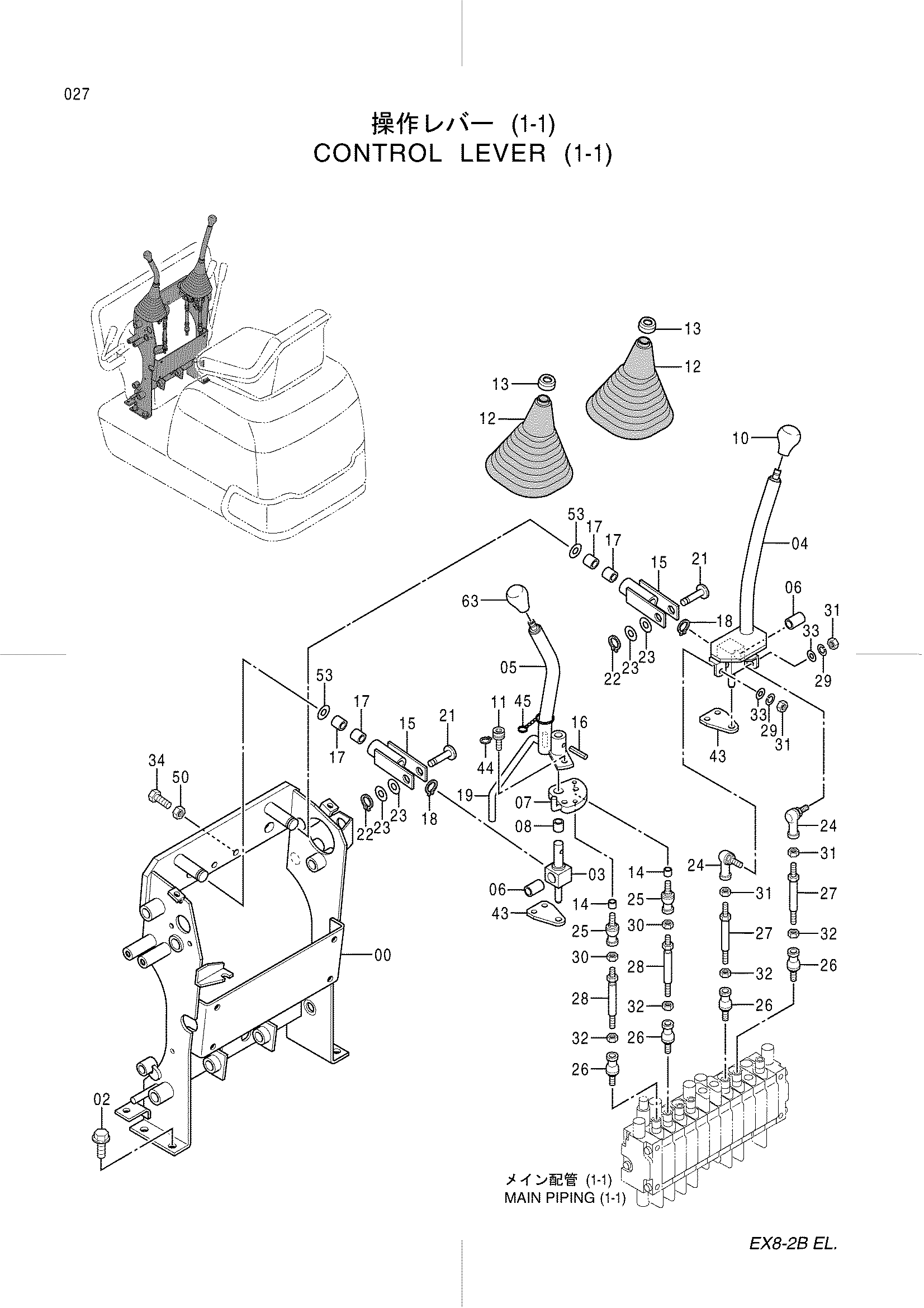

Заводская схема «Рычаг управления (1-1)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016715 | Стойка | 1 |
| 02 | J051025 | Болт с шайбой | 4 |
| 03 | 8069577 | Стопорный палец | 1 |
| 04 | 8069576 | Рычаг | 1 |
| 05 | 8069575 | Рычаг | 1 |
| 06 | 4303298 | Втулка | 2 |
| 07 | 8069574 | Пластина | 1 |
| 08 | 4309302 | Втулка | 1 |
| 10 | 4117704 | Рукоятка | 1 |
| 11 | 4388362 | Болт | 1 |
| 12 | 3069894 | Защитный чехол | 2 |
| 13 | 4264107 | Уплотнение колпачок | 2 |
| 14 | 4388474 | Проставка | 2 |
| 15 | 8069573 | Рукоять | 2 |
| 16 | 4144018 | Пружинный штифт | 1 |
| 17 | 4326738 | Втулка | 4 |
| 18 | 991340 | Стопорное кольцо | 2 |
| 19 | 4388271 | Трубка | 1 |
| 21 | 4388290 | Палец | 2 |
| 22 | 991338 | Стопорное кольцо | 2 |
| 23 | 4289754 | Регулировочная шайба | 4 |
| 24 | 4287792 | Шарнир | 2 |
| 25 | 4388289 | Шарнир | 2 |
| 26 | 4388351 | Шарнир | 4 |
| 27 | 9748590 | Шток | 2 |
| 28 | 9748589 | Шток | 2 |
| 29 | J252108 | Пружинная шайба | 2 |
| 30 | J231106 | Гайка | 2 |
| 31 | J231108 | Гайка | 4 |
| 32 | M580006 | Гайка (левый) | 4 |
| 33 | J253108 | Плоская шайба | 2 |
| 34 | J960830 | Болт | 1 |
| 43 | 4388287 | Стопорная пластина | 2 |
| 44 | 991336 | Стопорное кольцо | 1 |
| 45 | 4388411 | Цепь | 1 |
| 50 | J231108 | Гайка | 1 |
| 53 | 4294498 | Регулировочная шайба 0.5 | 2 |
| 63 | 4395494 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
