Гидролинии хода (експансионал рама) — HITACHI EX8-2B

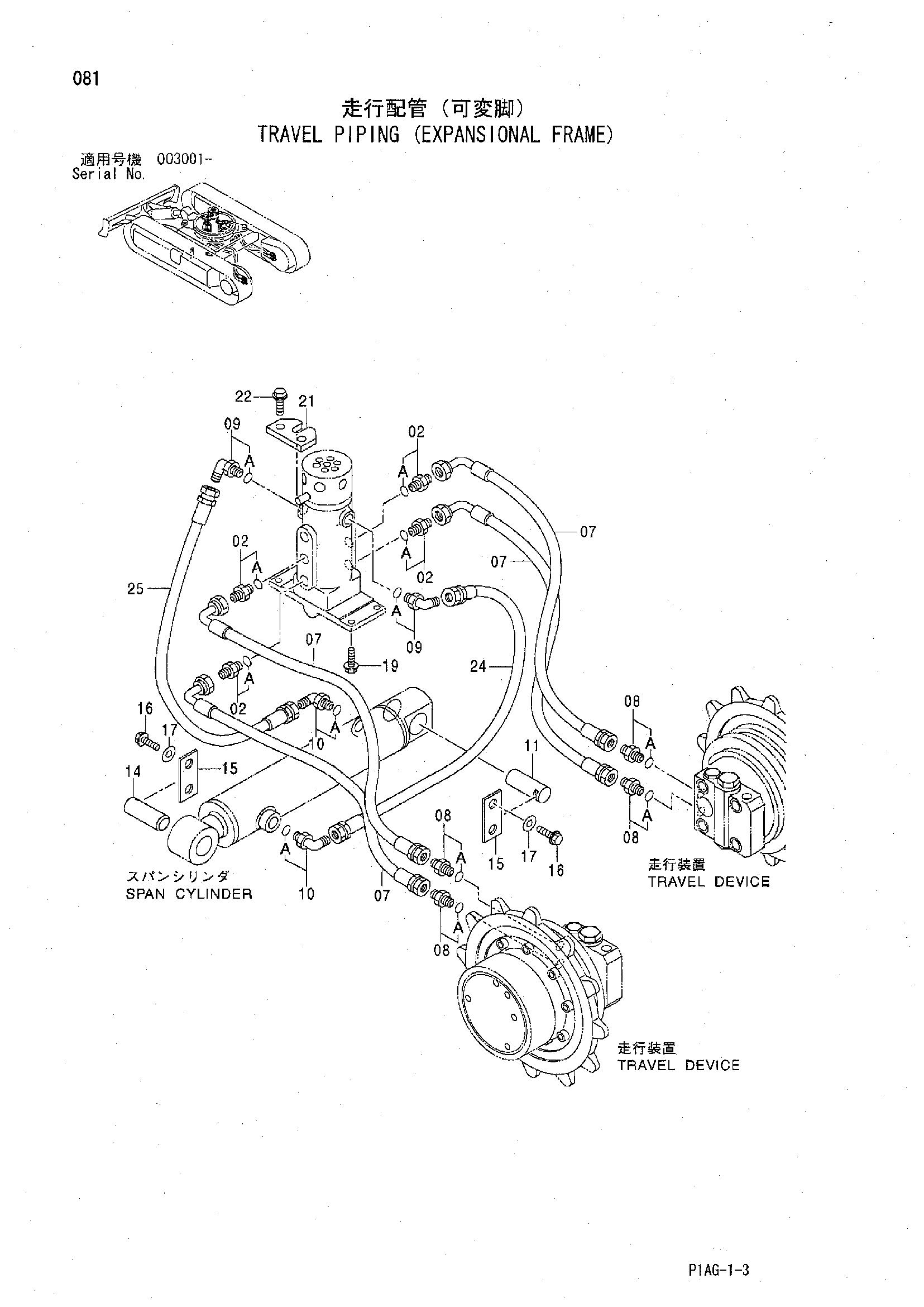

Заводская схема «Гидролинии хода (експансионал рама)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200467 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4391150 замена: 4397652 | Пластиковый шланг | 4 |
| 07 | 4397652 | Пластиковый шланг | 4 |
| 08 | 4200467 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4388337 | Угловой штуцер | 2 |
| 09A | 4506408 | Уплотнительное кольцо | 1 |
| 10 | 4388338 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4388336 | Палец | 1 |
| 14 | 4388335 | Палец | 1 |
| 15 | 4388334 | Пластина | 2 |
| 16 | J041020 | Болт с шайбой | 4 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 17 | J254010 замена: J222010 | Шайба | 4 |
| 17 | J222010 | Шайба | 4 |
| 19 | J080840 | Болт с шайбой | 4 |
| 19 | J260840 замена: J900840 | Болт с шайбой | 4 |
| 21 | 4388332 | Пластина | 1 |
| 22 | J041025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 24 | 4391158 | Пластиковый шланг | 1 |
| 25 | 4391157 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
