Топливный бак — HITACHI EX8-2B

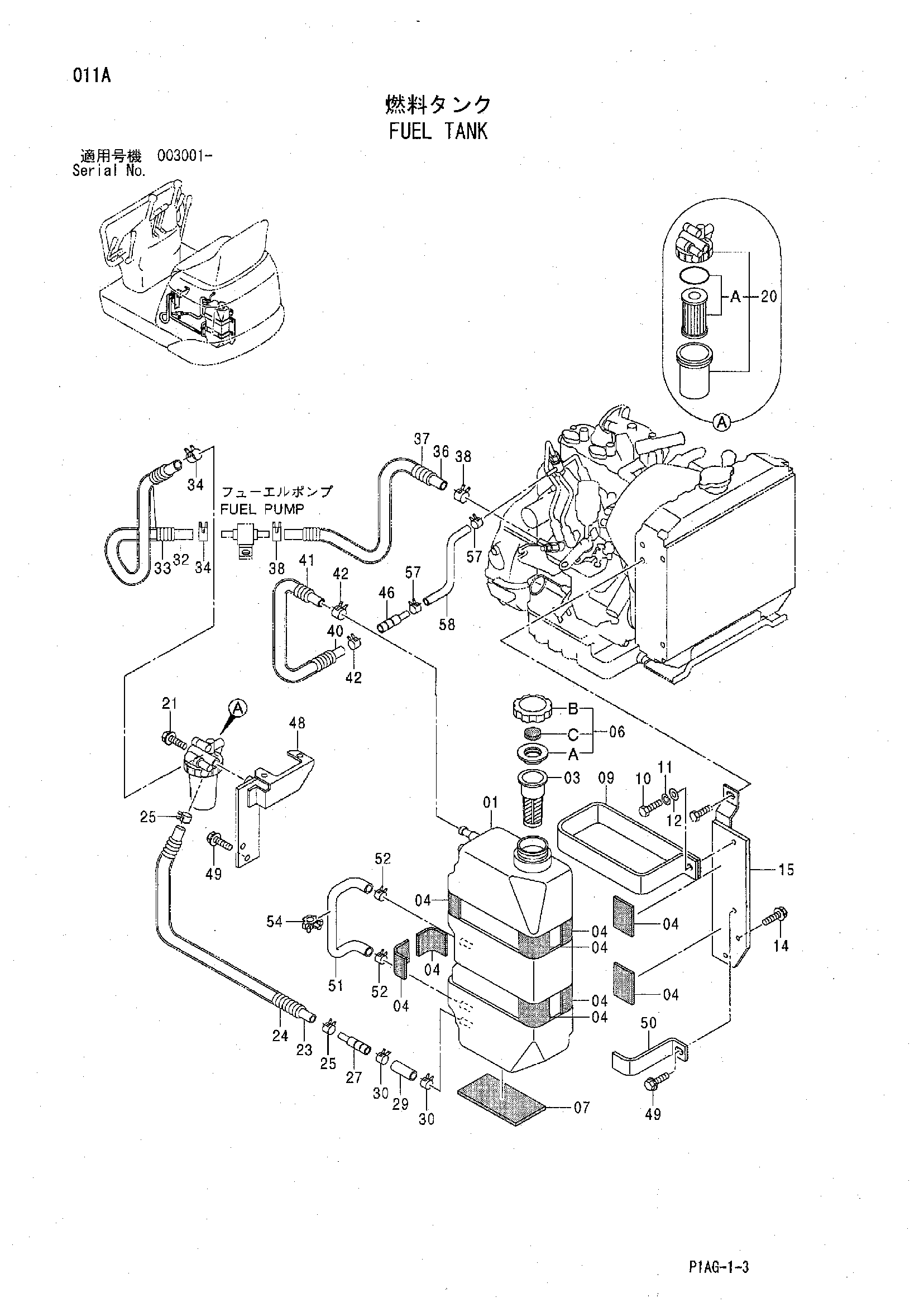

Заводская схема «Топливный бак» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4388459	Топливный бак	1
03	4333414	Фильтр	1
04	4388263	Амортизатор	10
06	4388454	Колпачок в сборе	1
06A	4388265	Манжета резиновый	1
06B	4388264	Колпачок	1
06C	4388349	Резиновая прокладка	1
07	4388262	Амортизатор	1
09	3079870	Держатель	1
10	J960820 замена: J900820	Болт	1
10	J900820	Болт	1
11	J252108 замена: A590908	Пружинная шайба	1
11	A590908	Пружинная шайба	1
12	J253108 замена: A590108	Плоская шайба	1
12	A590108	Плоская шайба	1
14	J041020	Болт с шайбой	2
14	J271020 замена: J901020	Болт с шайбой	2
15	8069566	Кронштейн	1
20	4388458	Фильтр	1
20A	4454529	Комплект элемент	1
21	J090865	Болт с шайбой	1
21	J260865 замена: J900865	Болт с шайбой	1
23	4352772	Топливный шланг	1
24	4296333	Трубка	1
25	4349657	Хомут шланга	2
27	4349595	Соединение	1
29	4349460	Топливный шланг	1
30	4349459	Хомут шланга	2
32	4388364	Топливный шланг	1
33	4267199	Трубка	1
34	4349657	Хомут шланга	2
36	4346828	Топливный шланг	1
37	4388259	Трубка	1
38	4349657	Хомут шланга	2
40	4388378	Топливный шланг	1
41	4388379	Трубка	1
42	4349459	Хомут шланга	2
46	4388261	Соединение	1
48	8069565	Кронштейн	1
49	J090820	Болт с шайбой	3
49	J260820 замена: J900820	Болт с шайбой	3
50	4388260	Кронштейн	1
51	4388323	Трубка	1
52	4339351	Хомут шланга	2
54	4288263	Хомут	1
57	4393609	Хомут шланга	2
58	4393646	Топливный шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
