Управление двигателем — HITACHI EX8-2B

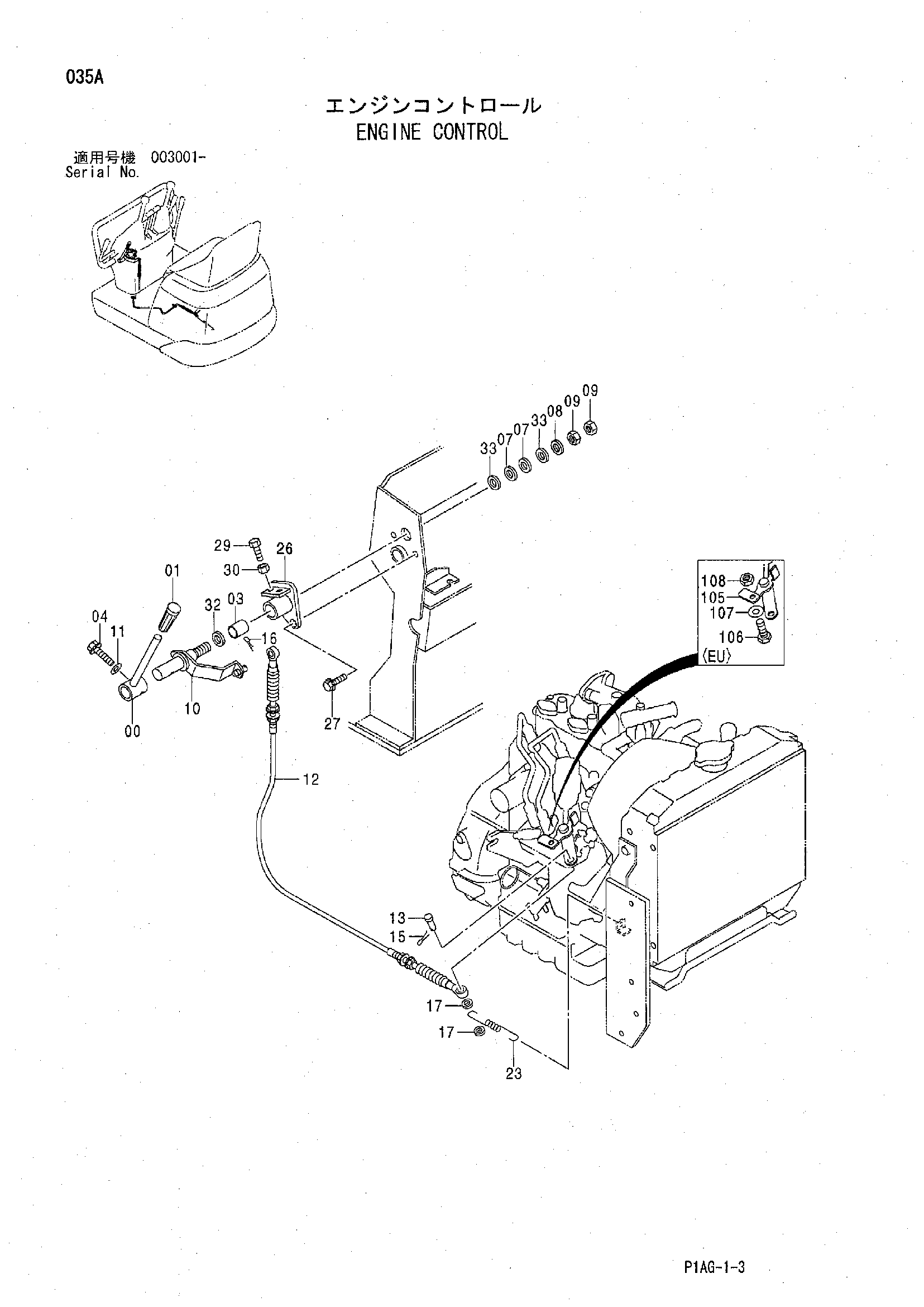

Заводская схема «Управление двигателем» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069601 | Рычаг | 1 |
| 01 | 4280104 | Рукоятка | 1 |
| 03 | 4280298 | Втулка | 1 |
| 04 | J080830 | Болт с шайбой | 1 |
| 04 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 07 | 4388273 замена: 4406384 | Шайба коникал | 2 |
| 07 | 4406384 | Шайба коникал | 2 |
| 08 | J253112 замена: A590112 | Плоская шайба | 1 |
| 08 | A590112 | Плоская шайба | 1 |
| 09 | J231212 замена: J950012 | Гайка | 2 |
| 09 | J950012 | Гайка | 2 |
| 10 | 8069569 замена: 8073400 | Рукоять | 1 |
| 10 | 8073400 | Рукоять | 1 |
| 11 | J254008 замена: J222008 | Шайба | 1 |
| 11 | J222008 | Шайба | 1 |
| 12 | 4388272 | Трос управления | 1 |
| 13 | A740616 | Палец | 1 |
| 15 | A761620 | Шплинт | 1 |
| 16 | A762020 | Шплинт | 1 |
| 17 | J253106 замена: A590106 | Плоская шайба | 2 |
| 17 | A590106 | Плоская шайба | 2 |
| 23 | 4280574 | Пружина | 1 |
| 26 | 8069568 замена: 8073399 | Кронштейн | 1 |
| 26 | 8073399 | Кронштейн | 1 |
| 27 | J090820 | Болт с шайбой | 2 |
| 27 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 29 | J960825 замена: J900825 | Болт | 2 |
| 29 | J900825 | Болт | 2 |
| 30 | J231108 замена: M500807 | Гайка | 2 |
| 30 | M500807 | Гайка | 2 |
| 32 | 4406386 | Регулировочная шайба | 1 |
| 33 | 4406385 | Регулировочная шайба | 2 |
| 105 | 4430782 | Информационная табличка | 1 |
| 106 | J960625 замена: J900625 | Болт | 1 |
| 106 | J900625 | Болт | 1 |
| 107 | J253106 замена: A590106 | Плоская шайба | 1 |
| 107 | A590106 | Плоская шайба | 1 |
| 108 | J231106 замена: M500605 | Гайка | 1 |
| 108 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
