Гидробак — HITACHI EX8-2B

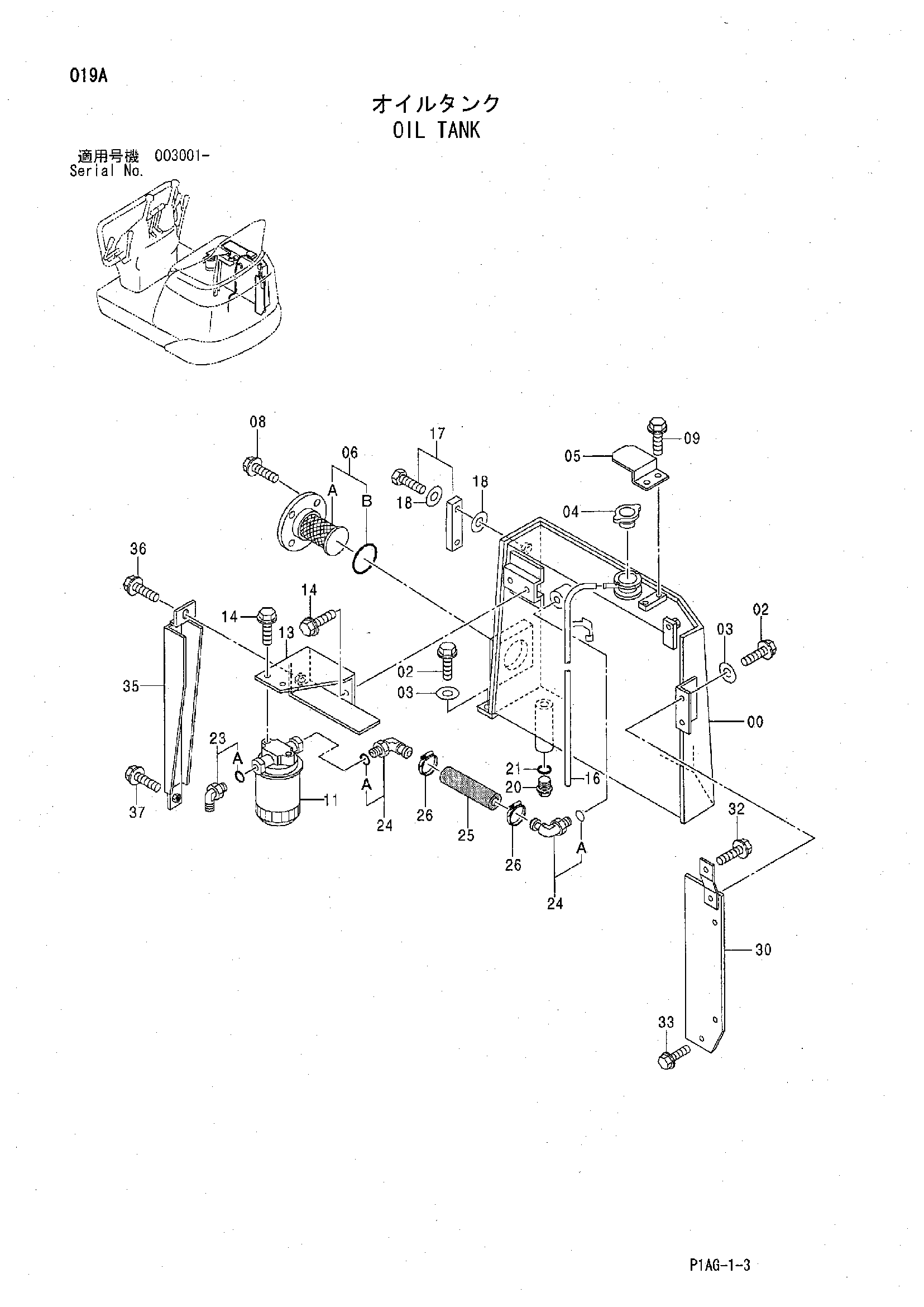

Заводская схема «Гидробак» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016714 | Гидробак | 1 |
| 02 | J041025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | J254010 замена: J222010 | Шайба | 4 |
| 03 | J222010 | Шайба | 4 |
| 04 | 4272375 | Колпачок | 1 |
| 05 | 4292819 | Крышка | 1 |
| 06 | 4294125 | Фильтр всасывание в сборе | 1 |
| 06A | 4272366 | Всасывающий фильтр | 1 |
| 06B | A810070 | Уплотнительное кольцо | 1 |
| 08 | J080820 | Болт с шайбой | 4 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 09 | J090612 | Болт с шайбой | 2 |
| 09 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 11 | 4388270 | Фильтр обратный | 1 |
| 13 | 8069567 | Кронштейн | 1 |
| 14 | J080820 | Болт с шайбой | 4 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 16 | 4300755 | Виниловый шланг | 1 |
| 17 | 8053580 | Указатель уровня | 1 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 20 | 4155953 | Пробка | 1 |
| 21 | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4154672 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4276852 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4388269 | Резиновый шланг | 1 |
| 26 | 4504367 | Хомут шланга | 2 |
| 30 | 8069602 | Кронштейн | 1 |
| 32 | J090614 | Болт с шайбой | 1 |
| 32 | J260612 замена: J900612 | Болт с шайбой | 1 |
| 33 | J041020 | Болт с шайбой | 2 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 35 | 8069603 | Крышка | 1 |
| 36 | J090816 | Болт с шайбой | 1 |
| 36 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 37 | J090825 | Болт с шайбой | 1 |
| 37 | J260825 замена: J900825 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
