Крышка (1) — HITACHI EX8-2B

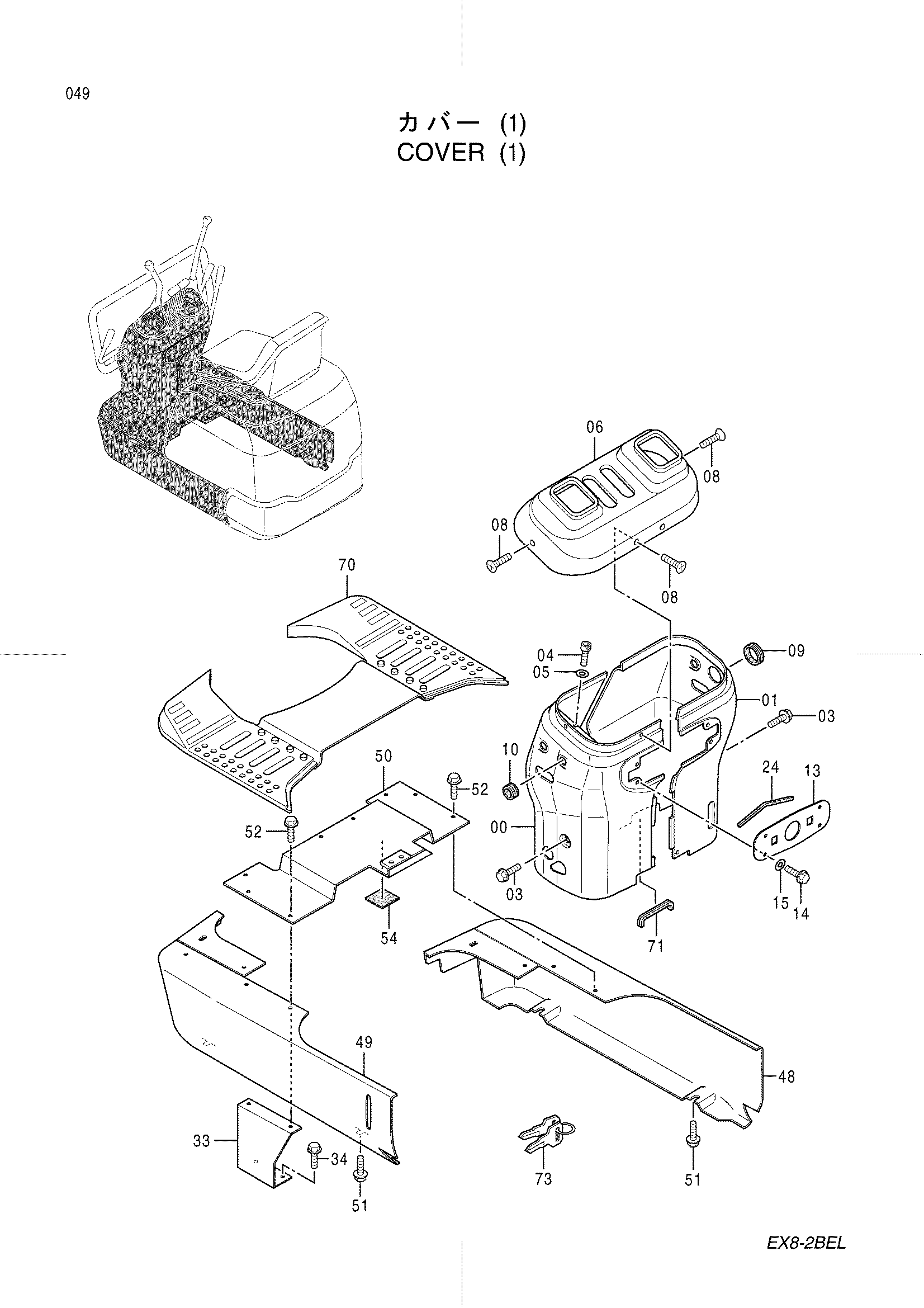

Заводская схема «Крышка (1)» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1024601 | Крышка | 1 |
| 01 | 1024603 | Крышка | 1 |
| 03 | J090820 | Болт с шайбой | 2 |
| 04 | 4373779 | Винт | 2 |
| 05 | J254006 | Шайба | 2 |
| 06 | 4261001 | Крышка | 1 |
| 08 | J693410 | Винт | 4 |
| 09 | 4198167 | Резиновая втулка | 1 |
| 10 | 4279633 | Резиновая втулка | 1 |
| 13 | 4421889 | Пластина | 1 |
| 14 | J691610 | Винт | 4 |
| 15 | J253106 | Плоская шайба | 4 |
| 24 | 4388467 | Резиновая прокладка | 1 |
| 33 | 8076729 | Кронштейн | 1 |
| 34 | J090820 | Болт с шайбой | 2 |
| 48 | 6016717 | Крышка | 1 |
| 49 | 6016716 | Крышка | 1 |
| 50 | 7036774 | Крышка | 1 |
| 51 | J090820 | Болт с шайбой | 4 |
| 52 | J090825 | Болт с шайбой | 8 |
| 54 | 4388473 | Резиновая прокладка | 1 |
| 70 | 8076730 | Коврик пола | 1 |
| 71 | 4388422 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
