Нижний давление трубопроводы — HITACHI EX8-2B

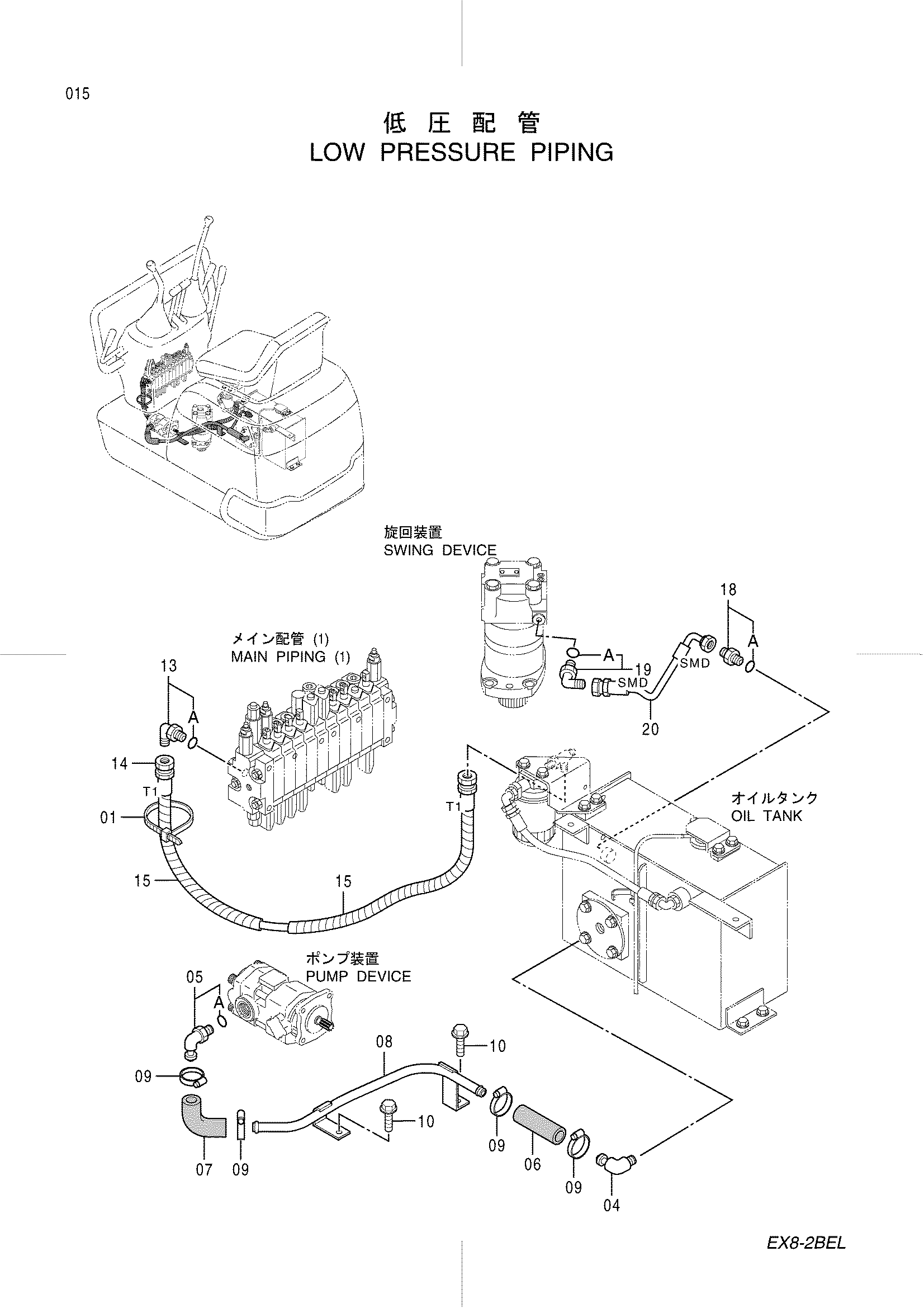

Заводская схема «Нижний давление трубопроводы» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4326365 | Ленточный зажим | 2 |
| 04 | 4276864 | Угловой штуцер | 1 |
| 05 | 4276853 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4075008 | Резиновый шланг | 1 |
| 07 | 4421895 | Шланг всасывание | 1 |
| 08 | 8076731 | Всасывающая трубка | 1 |
| 09 | 4504367 | Хомут шланга | 4 |
| 10 | J090820 | Болт с шайбой | 2 |
| 13 | 4219345 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4421903 | Шланг (T1) | 1 |
| 15 | 4357567 | Защитный кожух | 2 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4421905 | Пластиковый шланг (SMD) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
