Гидролинии рабочего оборудования — HITACHI EX8-2B

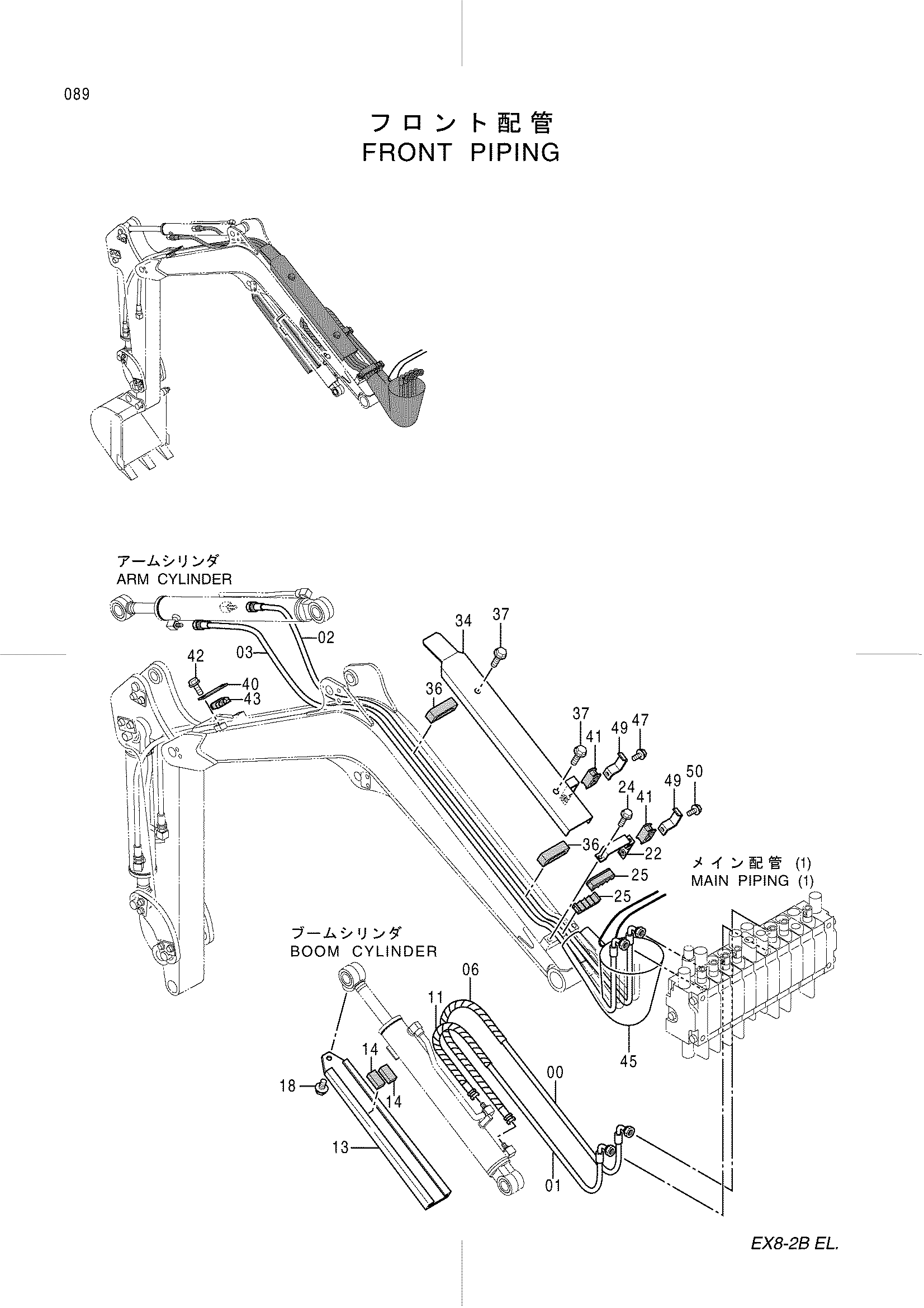

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391137 | Пластиковый шланг (A8) | 1 |
| 01 | 4391138 | Пластиковый шланг (B8) | 1 |
| 02 | 4391161 | Шланг (A2) | 1 |
| 03 | 4391162 | Шланг (B2) | 1 |
| 06 | 4388377 | Защитный кожух | 1 |
| 11 | 4388376 | Защитный кожух | 1 |
| 13 | 3079878 | Крышка | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 18 | J051020 | Болт с шайбой | 1 |
| 22 | 9748580 | Хомут | 1 |
| 24 | J051020 | Болт с шайбой | 2 |
| 25 | 4388375 | Резиновая прокладка | 2 |
| 34 | 7033429 | Крышка | 1 |
| 36 | 4388374 | Резиновая прокладка | 2 |
| 37 | J090816 | Болт с шайбой | 2 |
| 40 | 4388373 | Пластина | 1 |
| 41 | 4388372 | Резиновая прокладка | 2 |
| 42 | J090820 | Болт с шайбой | 2 |
| 43 | 4388461 | Резиновая прокладка | 1 |
| 45 | 4388421 | Крышка | 1 |
| 47 | J051025 | Болт с шайбой | 1 |
| 49 | 4388370 | Хомут | 2 |
| 50 | J090820 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
