Поворотная колонна — HITACHI EX8-2B

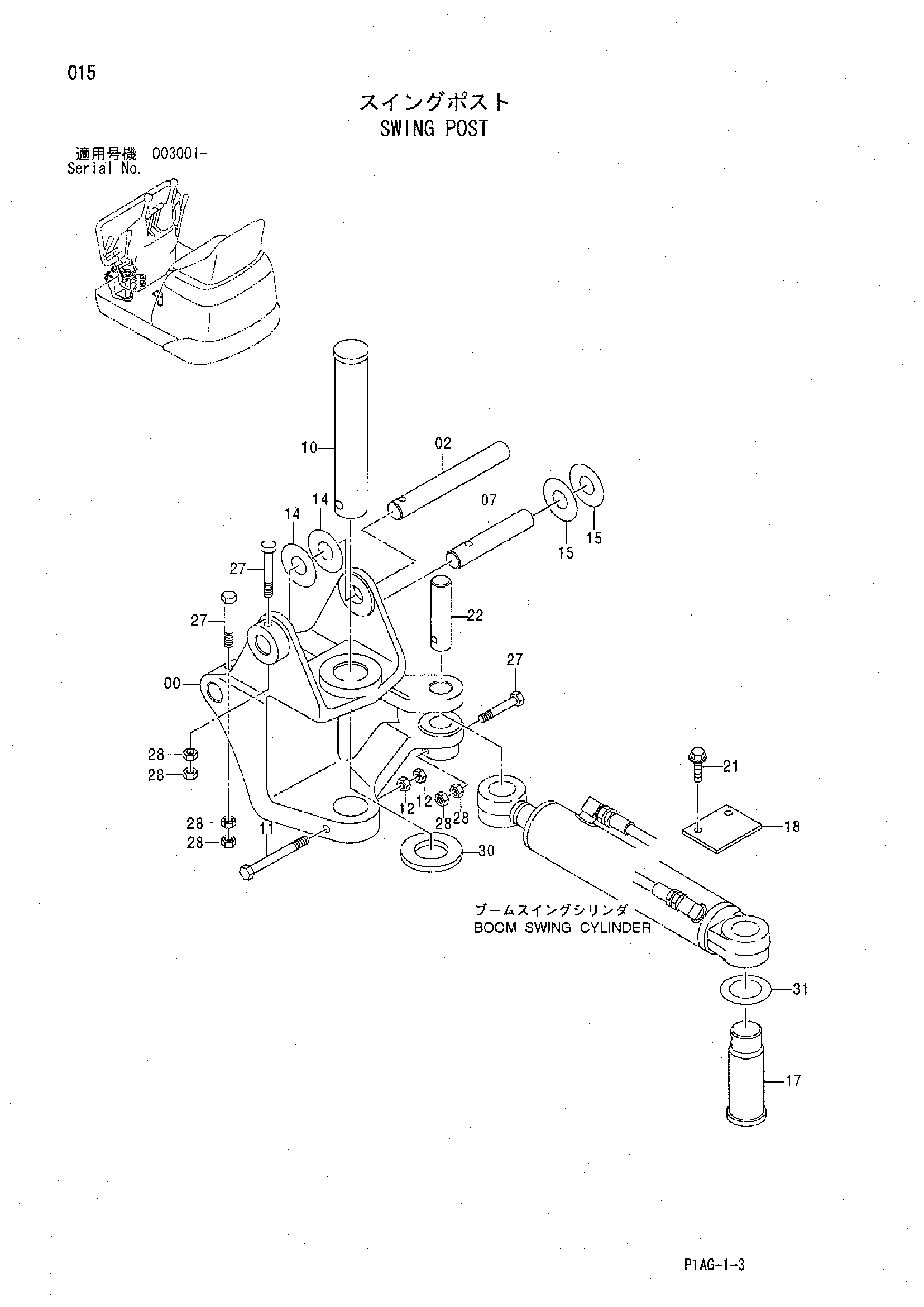

Заводская схема «Поворотная колонна» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1024600 | Свингпост | 1 |
| 02 | 4277340 | Палец | 1 |
| 07 | 4388381 | Палец | 1 |
| 10 | 4388314 | Палец | 1 |
| 11 | J971001 замена: J901001 | Болт | 1 |
| 11 | J901001 | Болт | 1 |
| 12 | J231210 замена: J950010 | Гайка | 2 |
| 12 | J950010 | Гайка | 2 |
| 14 | 4359446 | Регулировочная шайба | 2 |
| 15 | 4360879 | Регулировочная шайба | 2 |
| 17 | 4388313 | Палец | 1 |
| 18 | 4388312 | Пластина | 1 |
| 21 | J090816 | Болт с шайбой | 2 |
| 21 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 22 | 4275428 | Палец | 1 |
| 27 | J960865 замена: J900865 | Болт | 3 |
| 27 | J900865 | Болт | 3 |
| 28 | J231108 замена: M500807 | Гайка | 6 |
| 28 | M500807 | Гайка | 6 |
| 30 | 4388311 | Упорная пластина | 1 |
| 31 | 4388310 замена: 4627999 | Проставка | 1 |
| 31 | 4627999 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
