Удлинённый рукоять опора — HITACHI EX8-2B

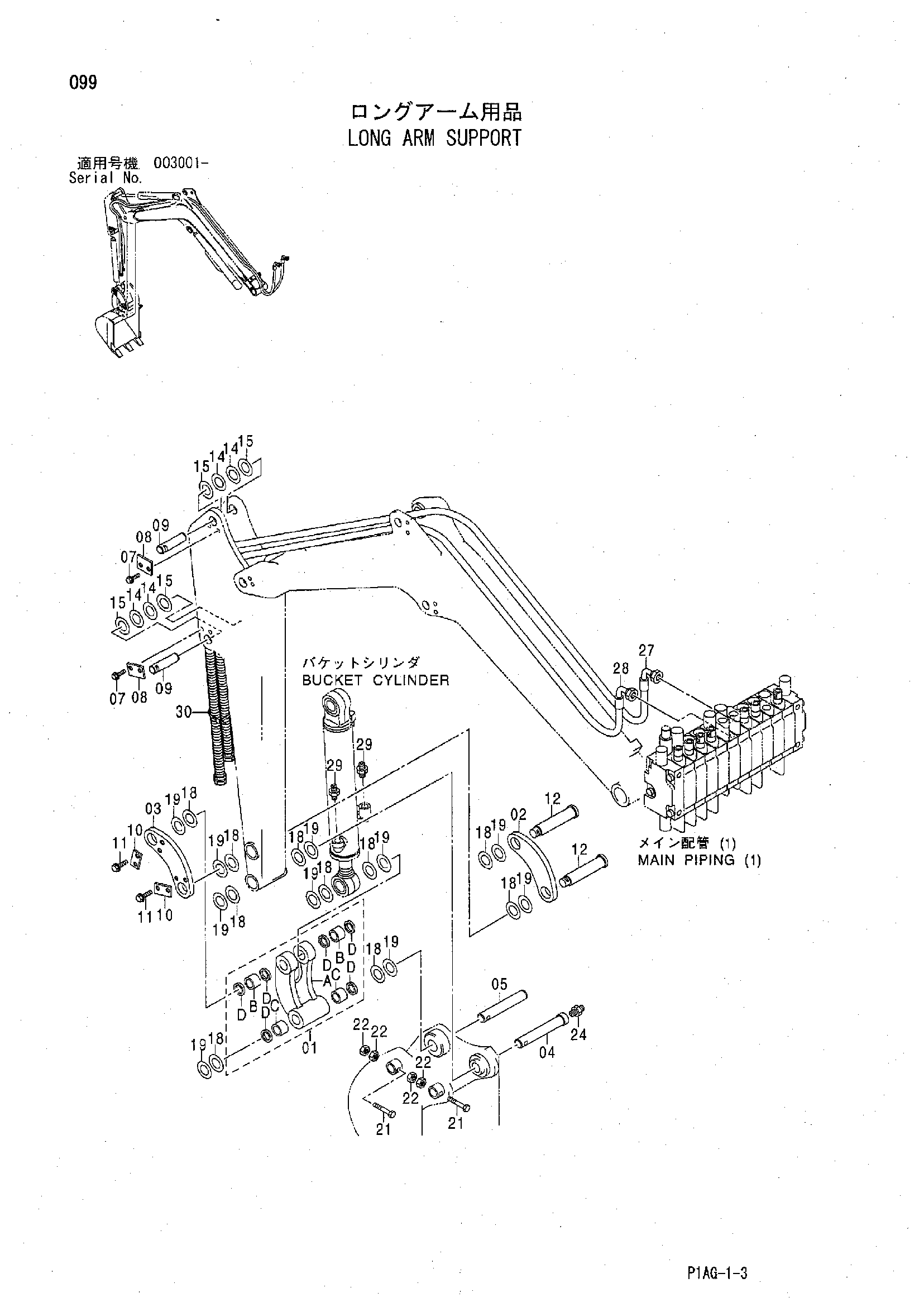

Заводская схема «Удлинённый рукоять опора» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9162496 | Тяга в сборе | 1 |
| 01A | 3079883 | Тяга | 1 |
| 01B | 4359443 | Втулка | 2 |
| 01C | 4359442 | Втулка | 2 |
| 01D | 4359719 | Пылезащитное уплотнение | 6 |
| 02 | 3056097 | Тяга | 1 |
| 03 | 3079879 | Тяга | 1 |
| 04 | 4388415 | Палец | 1 |
| 05 | 4388416 | Палец | 1 |
| 07 | J051020 | Болт с шайбой | 4 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 08 | 4388385 | Пластина | 2 |
| 09 | 4388393 | Палец | 2 |
| 10 | 4388391 | Пластина | 2 |
| 11 | J051020 | Болт с шайбой | 4 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 12 | 4388390 | Палец | 2 |
| 14 | 4360879 | Регулировочная шайба 0.5 | 4 |
| 15 | 4363546 | Регулировочная шайба 1.0 | 4 |
| 18 | 4388413 | Регулировочная шайба 2.0 | 10 |
| 19 | 4388414 | Регулировочная шайба 2.5 | 10 |
| 21 | 4363088 замена: 4277468 | Болт | 2 |
| 21 | 4277468 | Болт | 2 |
| 22 | J231108 замена: M500807 | Гайка | 4 |
| 22 | M500807 | Гайка | 4 |
| 24 | J75481 | Пресс-маслёнка | 1 |
| 27 | 4388462 | Шланг | 1 |
| 28 | 4388463 | Шланг | 1 |
| 29 | 4200465 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4326365 | Ленточный зажим | 1 |
| 30 | 4326365 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
