Гидроцилиндр. подъём — HITACHI EX8-2B

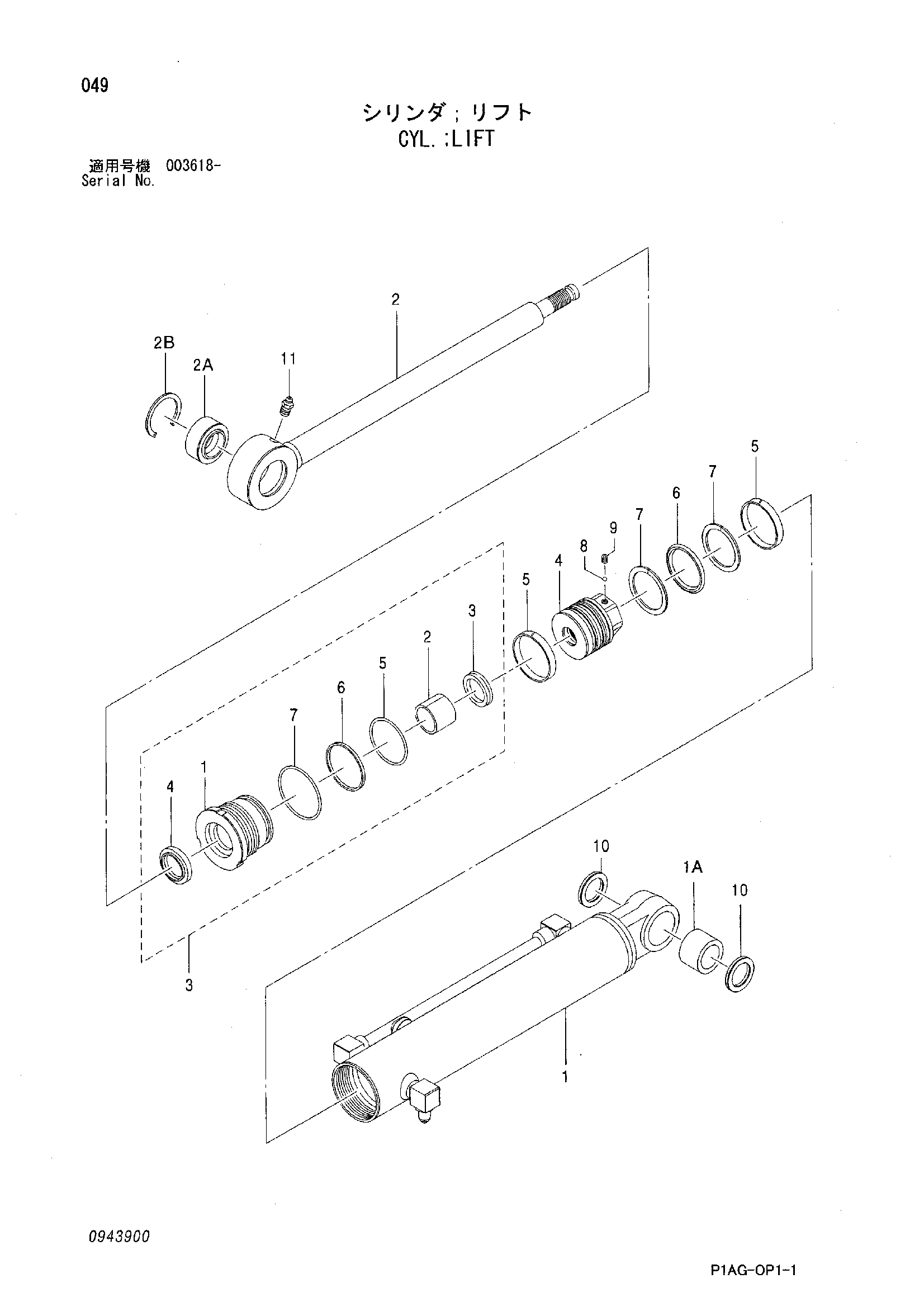

Заводская схема «Гидроцилиндр. подъём» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4629540 | Гидроцилиндр. подъём | 1 | |
| 1 | 0943901 | Труба гидроцилиндра | 1 |
| 1A | 0943902 | Втулка | 1 |
| 2 | 0943903 | Шток поршня | 1 |
| 2A | 0943904 | Втулка SPH. | 1 |
| 2B | 0943905 | Стопорное кольцо | 1 |
| 3 | 0943906 | Головка гидроцилиндра | 1 |
| 3-1 | 0430001 | Головка гидроцилиндра | 1 |
| 3-2 | 0429903 | Втулка | 1 |
| 3-3 | 0429904 | U-образная манжета | 1 |
| 3-4 | 0943907 | Грязесъёмное кольцо | 1 |
| 3-5 | 0429907 | Уплотнительное кольцо | 1 |
| 3-6 | 0429908 | Опорное кольцо | 1 |
| 3-7 | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 0417905 | Поршень | 1 |
| 5 | 0417906 | Веаринг | 2 |
| 6 | 0417907 | Уплотнение | 1 |
| 7 | 0417908 | Опорное кольцо | 2 |
| 8 | 0429917 | Стальной шарик | 1 |
| 9 | 0479012 | Установочный винт | 1 |
| 10 | 0943908 | Пылезащитное уплотнение | 1 |
| 11 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 0943909 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
