Нижний давление трубопроводы — HITACHI EX8-2B

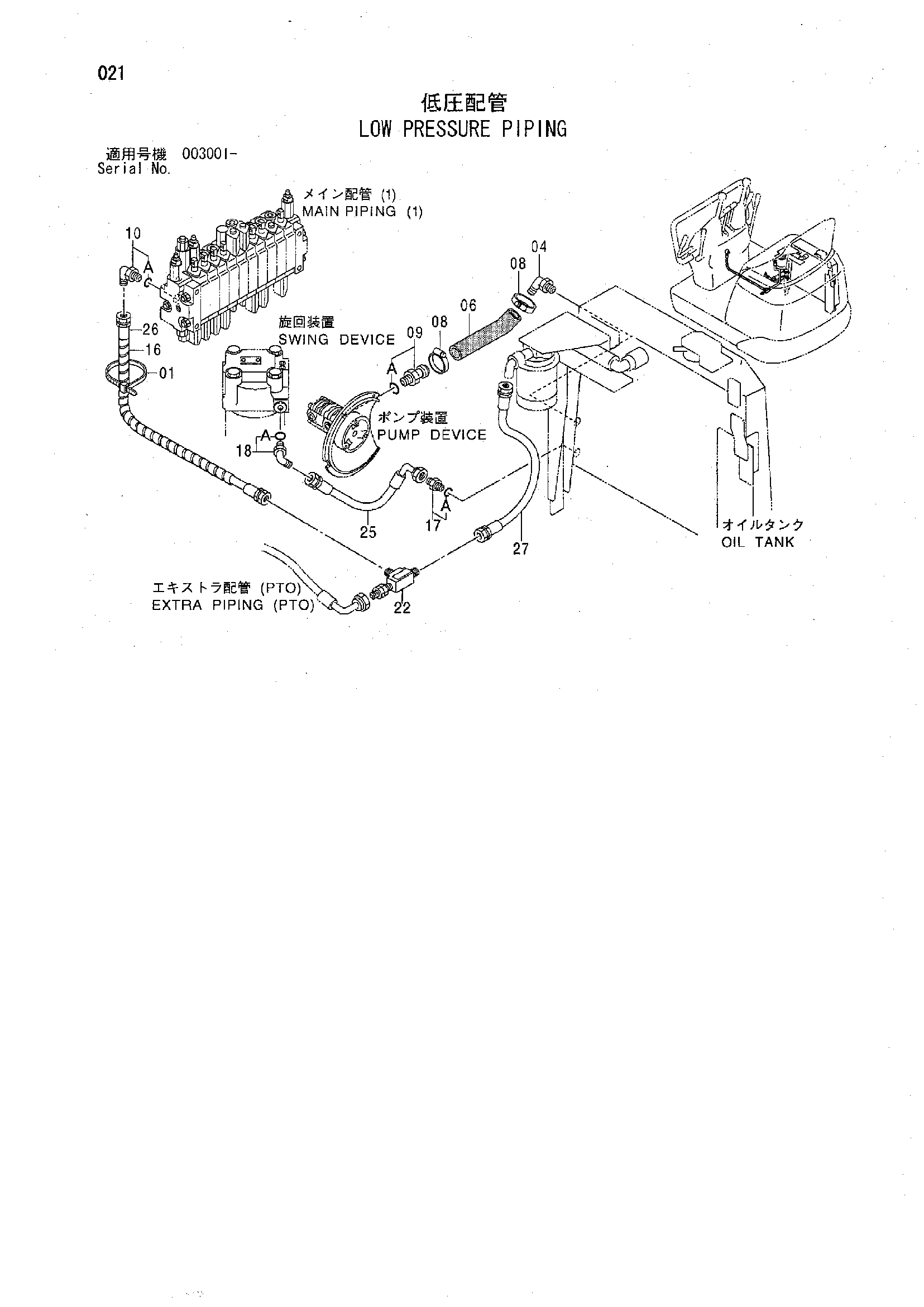

Заводская схема «Нижний давление трубопроводы» для HITACHI EX8-2B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4326365 | Ленточный зажим | 2 |
| 04 | 4276864 | Угловой штуцер | 1 |
| 06 | 4033337 | Резиновый шланг | 1 |
| 08 | 4504367 | Хомут шланга | 2 |
| 09 | 4276933 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4219345 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4357567 | Защитный кожух | 1 |
| 17 | 4200465 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4154670 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4388277 | Тройник | 1 |
| 25 | 4391131 | Пластиковый шланг | 1 |
| 26 | 4391155 | Пластиковый шланг | 1 |
| 27 | 4391774 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
