Рама — HITACHI EX8-2

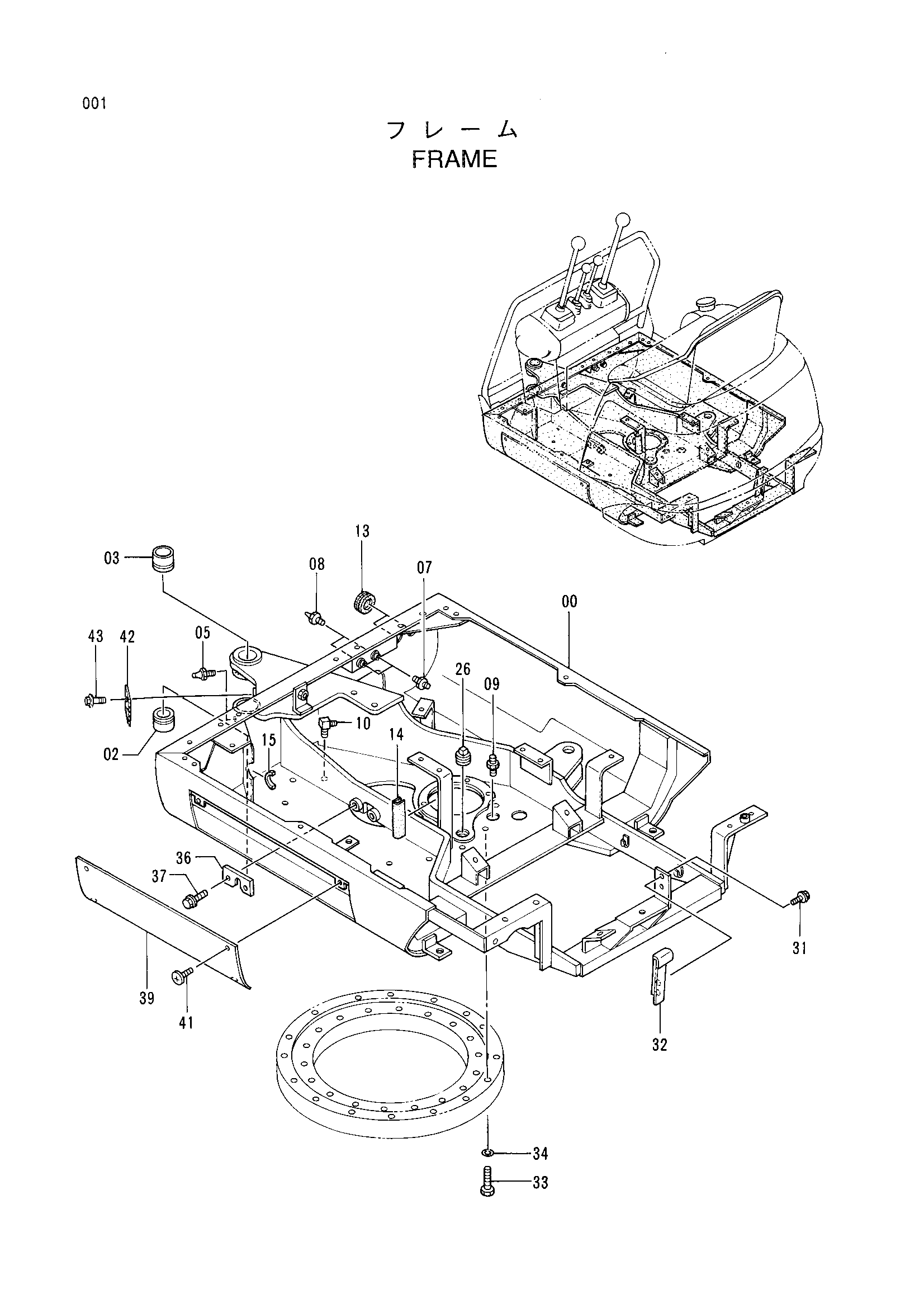

Заводская схема «Рама» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003283 | Рама основной | 1 |
| 02 | 4359444 | Втулка | 1 |
| 03 | 4359445 | Втулка | 1 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 07 | 4277410 | Адаптер | 2 |
| 08 | J75481 | Пресс-маслёнка | 2 |
| 09 | 4277410 | Адаптер | 1 |
| 10 | 4016608 | Угловой штуцер | 1 |
| 13 | 4288516 | Резиновая втулка | 2 |
| 14 | 4289864 | Амортизатор | 1 |
| 15 | 4294575 | Втулка | 1 |
| 26 | 94-2026 | Пробка | 1 |
| 31 | J090820 | Болт с шайбой | 2 |
| 32 | 8052687 | Кронштейн | 1 |
| 33 | J971050 | Болт | 14 |
| 34 | 4114402 | Шайба | 14 |
| 36 | 4288514 | Пластина | 1 |
| 37 | J041025 | Болт с шайбой | 2 |
| 39 | 3059099 | Крышка | 1 |
| 41 | M470816 | Винт | 4 |
| 42 | 4288772 | Пластина | 1 |
| 43 | J080820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
