Дополнительный трубопроводы (передний) <удлинённый рукоять> — HITACHI EX8-2

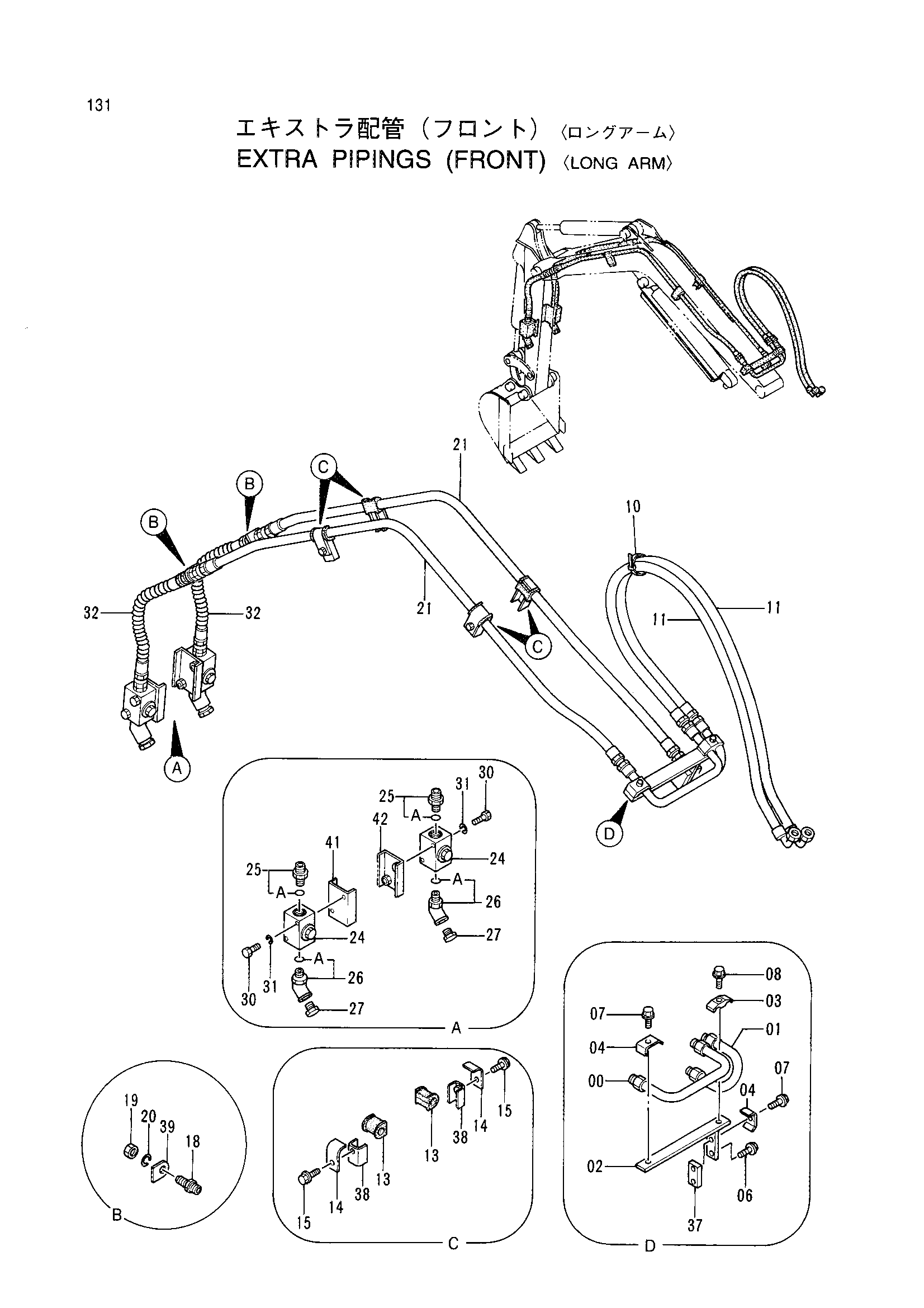

Заводская схема «Дополнительный трубопроводы (передний) <удлинённый рукоять>» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9738963 | Трубка | 1 |
| 01 | 9738964 | Трубка | 1 |
| 02 | 9738965 | Стойка | 1 |
| 03 | 4275542 | Хомут трубки | 1 |
| 04 | 4296254 | Хомут трубки | 2 |
| 06 | J080820 | Болт с шайбой | 1 |
| 07 | J080830 | Болт с шайбой | 2 |
| 08 | J080840 | Болт с шайбой | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 11 | 4311412 | Шланг | 2 |
| 13 | 4288709 | Резиновая втулка | 4 |
| 14 | 4294923 | Хомут | 4 |
| 15 | J080820 | Болт с шайбой | 4 |
| 18 | 4202532 | Адаптер | 2 |
| 19 | 4202531 | Гайка | 2 |
| 20 | J252216 | Пружинная шайба | 2 |
| 21 | 4308774 | Шланг | 2 |
| 24 | 4287721 | Запорный клапан | 2 |
| 25 | 4200469 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4293263 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4294858 | Пробка | 2 |
| 30 | J960860 | Болт | 4 |
| 31 | J252108 | Пружинная шайба | 4 |
| 32 | 4306902 | Шланг | 2 |
| 37 | 4296255 | Седло винта | 1 |
| 38 | 9738966 | Седло винта | 4 |
| 39 | 4296256 | Кронштейн | 2 |
| 41 | 9737005 | Седло винта | 1 |
| 42 | 9737006 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
