Рычаг управления (R и L) — HITACHI EX8-2

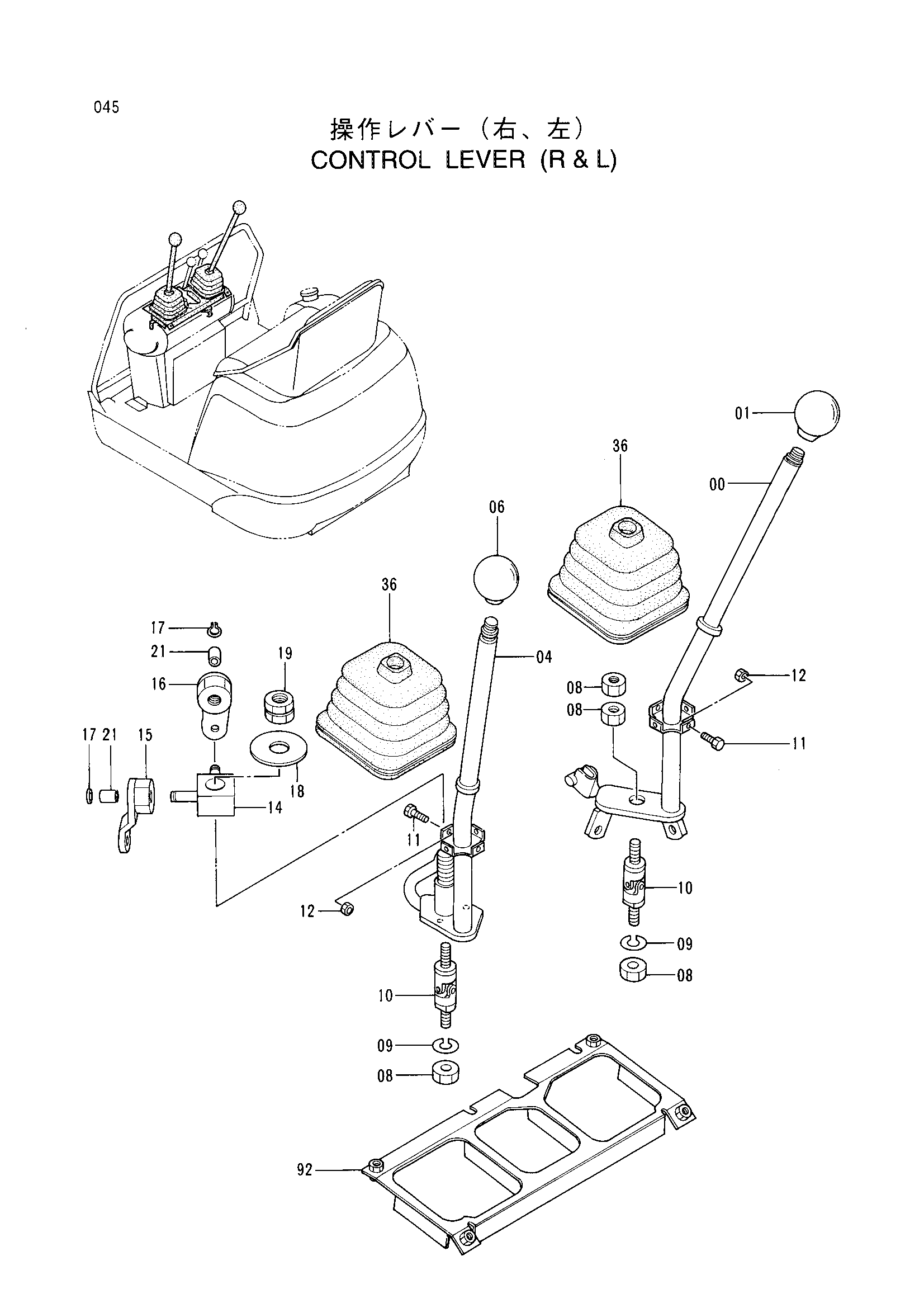

Заводская схема «Рычаг управления (R и L)» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025250 | Рычаг R | 1 |
| 01 | 4117704 | Рукоятка | 1 |
| 04 | 7025251 | Рычаг L | 1 |
| 06 | 4293820 | Рукоятка | 1 |
| 08 | J231214 | Гайка | 4 |
| 09 | J252214 | Пружинная шайба | 2 |
| 10 | 4285209 | Соединение универсальный | 2 |
| 11 | J960614 | Болт | 8 |
| 12 | J231106 | Гайка | 8 |
| 14 | 9738879 | Палец | 1 |
| 15 | 8052642 | Рукоять | 1 |
| 16 | 8052641 | Рукоять | 1 |
| 17 | 991334 | Стопорное кольцо | 2 |
| 18 | J217085 | Шайба | 1 |
| 19 | 4289601 | Стопорная гайка | 1 |
| 21 | 4280302 | Втулка | 2 |
| 36 | 2033183 | Защитный чехол | 2 |
| 92 | 7025237 | Пластина ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
