Отвал трубопроводы — HITACHI EX8-2

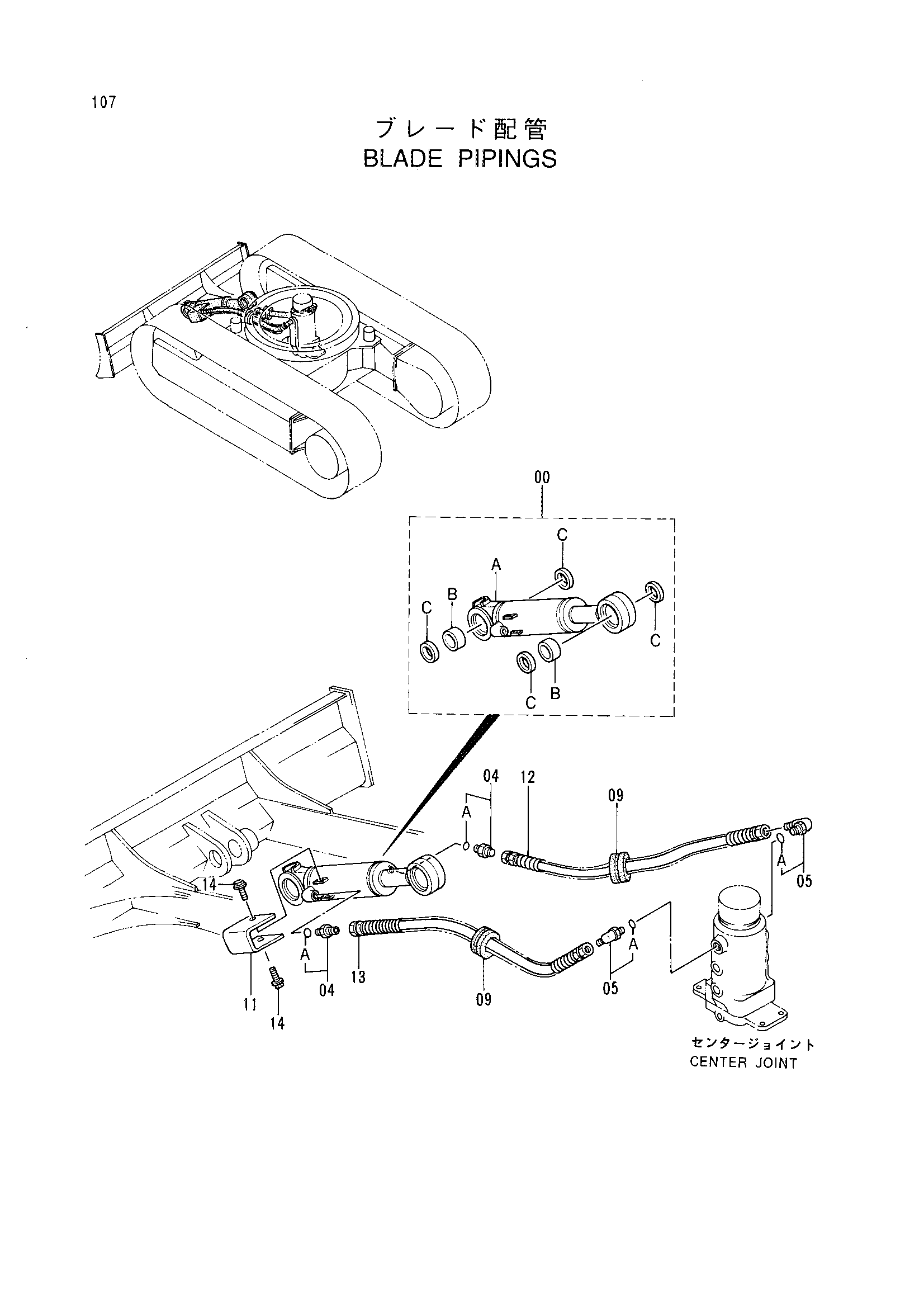

Заводская схема «Отвал трубопроводы» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146646 | Гидроцилиндр отвала | 1 |
| 00A | 4360773 | Гидроцилиндр отвала | 1 |
| 00B | 4340417 | Втулка | 2 |
| 00C | 4347248 | Уплотнение воздуховод | 4 |
| 04 | 4200465 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4277653 | Угловой штуцер | 2 |
| 05A | R26448R | Уплотнительное кольцо | 1 |
| 09 | 4184582 | Резиновая втулка | 2 |
| 11 | 4279259 | Крышка | 1 |
| 12 | 4296054 | Нейлоновый шланг | 1 |
| 13 | 4296055 | Нейлоновый шланг | 1 |
| 14 | J080816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
