Стрела — HITACHI EX8-2

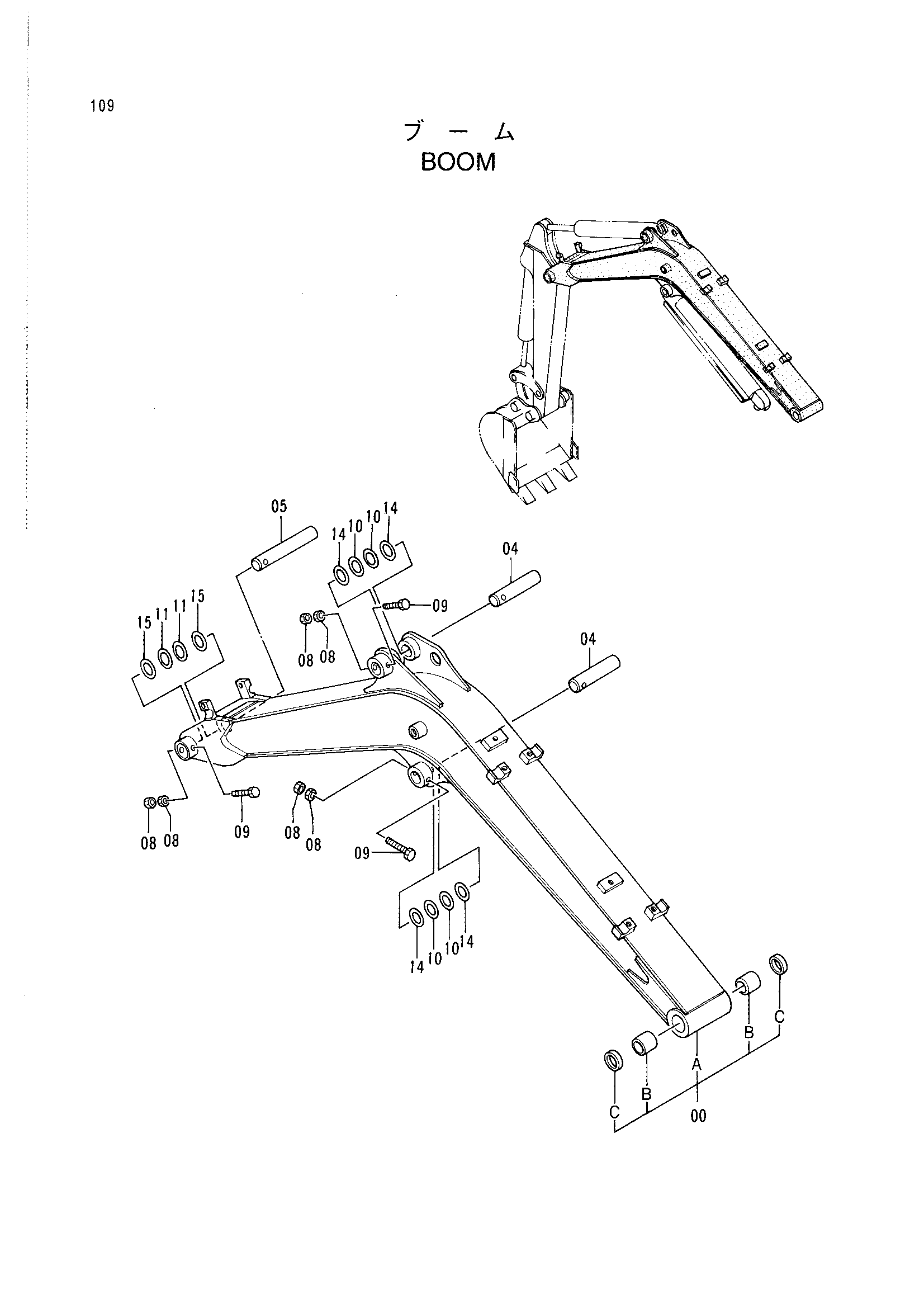

Заводская схема «Стрела» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146651 | Стрела в сборе | 1 |
| 00A | 5003256 | Стрела | 1 |
| 00B | 4359442 | Втулка | 2 |
| 00C | 4359719 | Пылезащитное уплотнение | 2 |
| 04 | 4275425 | Палец | 2 |
| 05 | 4275426 | Палец | 1 |
| 08 | J231108 | Гайка | 6 |
| 09 | 4363088 | Болт | 3 |
| 10 | 4360879 | Регулировочная шайба 0.5 | 4 |
| 11 | 4359446 | Регулировочная шайба 0.5 | 2 |
| 14 | 4363546 | Регулировочная шайба 1.0 | 4 |
| 15 | 4363547 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
