Крышка — HITACHI EX8-2

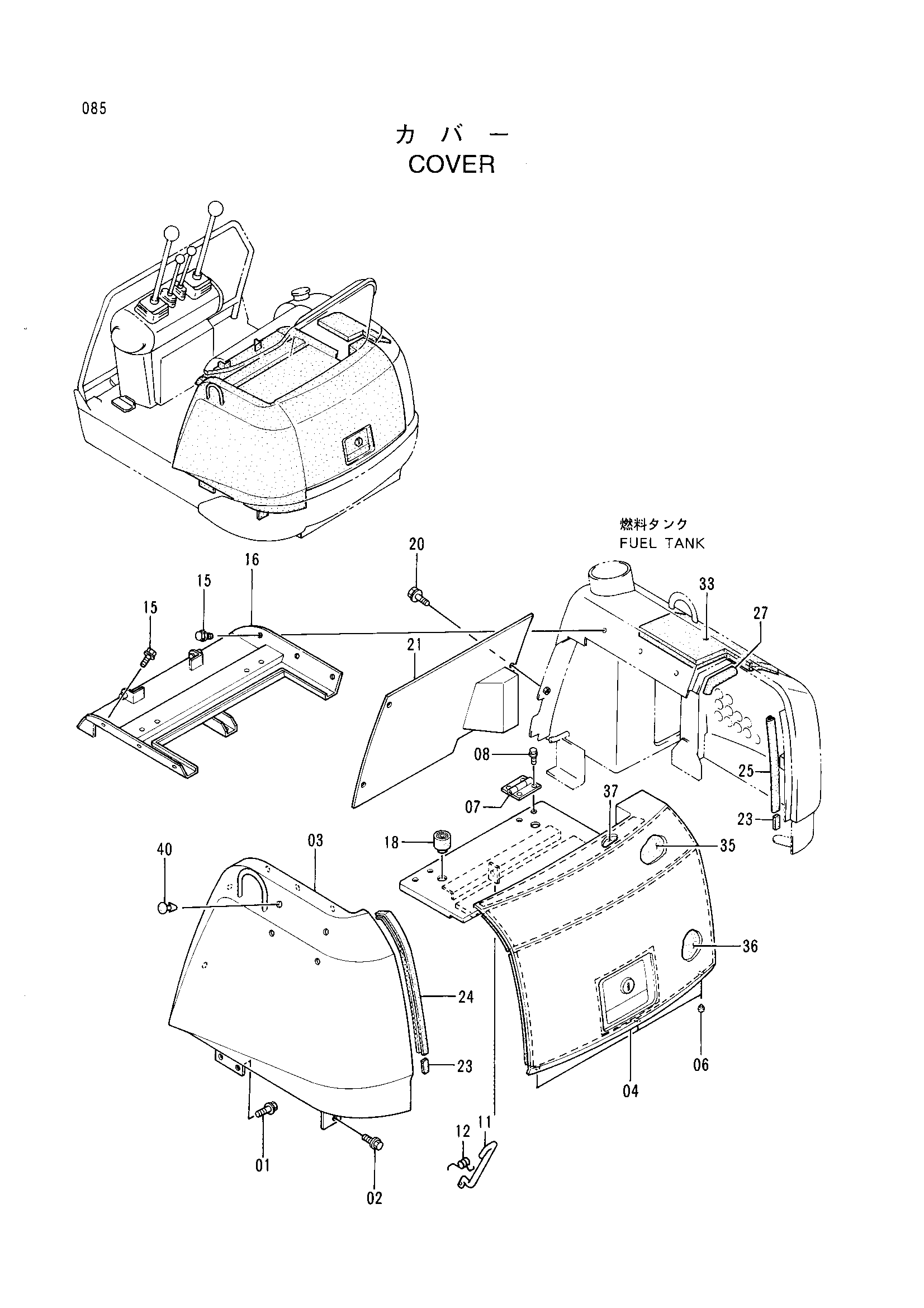

Заводская схема «Крышка» для HITACHI EX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J051030 | Болт с шайбой | 2 |
| 02 | J090825 | Болт с шайбой | 2 |
| 03 | 5003424 | Крышка двигатель | 1 |
| 04 | 5003364 | Крышка центральный | 1 |
| 06 | 4299091 | Амортизатор | 1 |
| 07 | 4280190 | Петля | 2 |
| 08 | J090816 | Болт с шайбой | 8 |
| 11 | 4280107 | Стойка | 1 |
| 12 | 4277948 | Пружина | 1 |
| 15 | J090820 | Болт с шайбой | 6 |
| 16 | 6012376 | Базовый сиденье | 1 |
| 18 | 4298417 | Резиновая подушка | 2 |
| 20 | J090820 | Болт с шайбой | 3 |
| 21 | 7025294 | Крышка передний | 1 |
| 23 | 4298416 | Пластина резиновый | 2 |
| 24 | 4298414 | Амортизатор | 1 |
| 25 | 4298415 | Амортизатор | 1 |
| 27 | 4315769 | Амортизатор | 1 |
| 33 | 4280569 | Резиновая прокладка | 1 |
| 35 | 4280571 | Резиновая прокладка | 1 |
| 36 | 4280572 | Резиновая прокладка | 1 |
| 37 | 4280573 | Резиновая прокладка | 1 |
| 40 | 4294574 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
